MICRO-EPSILON thermoMETER CTLF Betriebsanleitung Seite 31

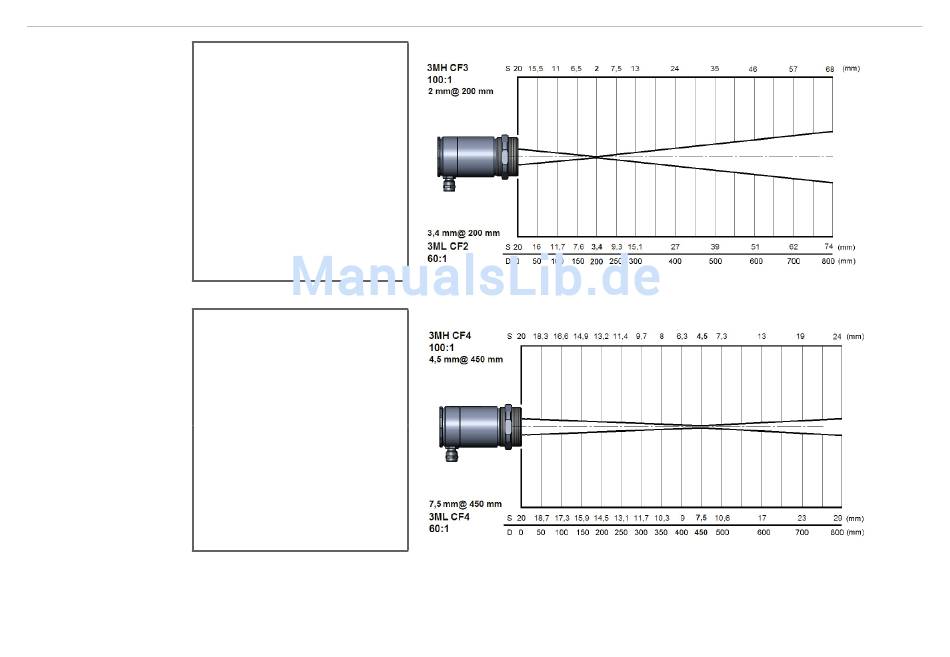

Optische Diagramme
M-3H
Optik: CF3
D:S (Fokusentfernung)
= 100:1
2 mm @ 200 mm
D:S (Fernfeld) = 9:1
M-3L
Optik: CF3
D:S (Fokusentfernung) = 60:1
3,4 mm @ 200 mm
D:S (Fernfeld) = 8:1
M-3H
Optik: CF4
D:S (Fokusentfernung)
= 100:1
4,5 mm @ 450 mm
D:S (Fernfeld) = 19:1
M-3L
Optik: CF4
D:S (Fokusentfernung) = 60:1
7,5 mm @ 450 mm
D:S (Fernfeld) = 17:1
thermoMETER CTL Seite 31
