M-Bus Adresse
ist die M-Bus Primäradresse des angeschlossenen
M-Bus Gerätes. In einer 1:1-Verbindung (1 Adapter
am M-Bus) kann die Broadcast-Adresse 254 benutzt
werden. Auf die Adresse 254 muss jedes M-Bus End-
gerät antworten. Die Voreinstellung bei Programmstart
ist 254.
Verbindung zum Zähler
dient zur Anforderung von Daten aus dem M-Bus End-
gerät mit automatischer Erkennung des Gerätetyps. Die
Felder „Hersteller", „Generation", „Typ" und „M-Bus Sta-
tusbyte" werden mit den gelesenen Daten aktualisiert.
Abhängig von Hersteller und Typ des M-Bus Gerätes
werden anschließend neue Karteikarten angelegt.
Hersteller
ist ein Feld, das nach erfolgreichem Lesen („Verbindung
zum Zähler") die 3-stellige M-Bus Herstellerkennung
(ASCII-Großbuchstaben) anzeigt. Das Feld ist nicht
editierbar (read only).
Generation
zeigt die Softwareversion der Firmware des angeschlos-
senen M-Bus Moduls an. Das Feld ist nicht editierbar
(read only).
TMP-A:
Gen = 01: alte Version des TMP-A ohne Monatswerte
Gen = 02: neue Version des TMP-A mit Monatswerten
Typ
zeigt den Typ (hier: TMP-A) des angeschlossenen
Gerätes an. Das Feld ist nicht editierbar (read only).
Status
zeigt den M-Bus Status des angeschlossenen Gerätes
an. Das Feld ist nicht editierbar (read only).
Autom. Lesen
ist dieser Schalter aktiviert, so liest das Programm nach
jedem Schreiben die Werte des Gerätes automatisch
wieder ein.
Log-Fenster
Das sogenannte Log-Fenster ist immer sichtbar. Alle
Telegramme der M-Bus Kommunikation werden in
diesem Fenster protokolliert. Daten werden in hexadezi-
maler Darstellung angezeigt. Es ist möglich, Ausgaben
im Log-Fenster zu markieren und mit der Tastenkombi-
nation „CTL-C" in die Zwischenablage zu übernehmen.
Von dort können sie leicht in eine Textverarbeitung
zwecks Dokumentation übernommen werden. Sobald
die maximale Speicherkapazität des Fensters erreicht
ist, werden keine Daten mehr eingetragen. Wenn Sie
dann weiter protokollieren wollen, müssen Sie die vor-
handenen Daten löschen.
Die folgenden Knöpfe sind ebenfalls immer sichtbar.
M-Bus Modul TMP-A
Log löschen
löscht alle Ausgaben im Log-Fenster.
Exit
beendet das Programm und schreibt die aktuelle Ein-
stellung für die Auswahl der seriellen Schnittstelle in die
INI-Datei.

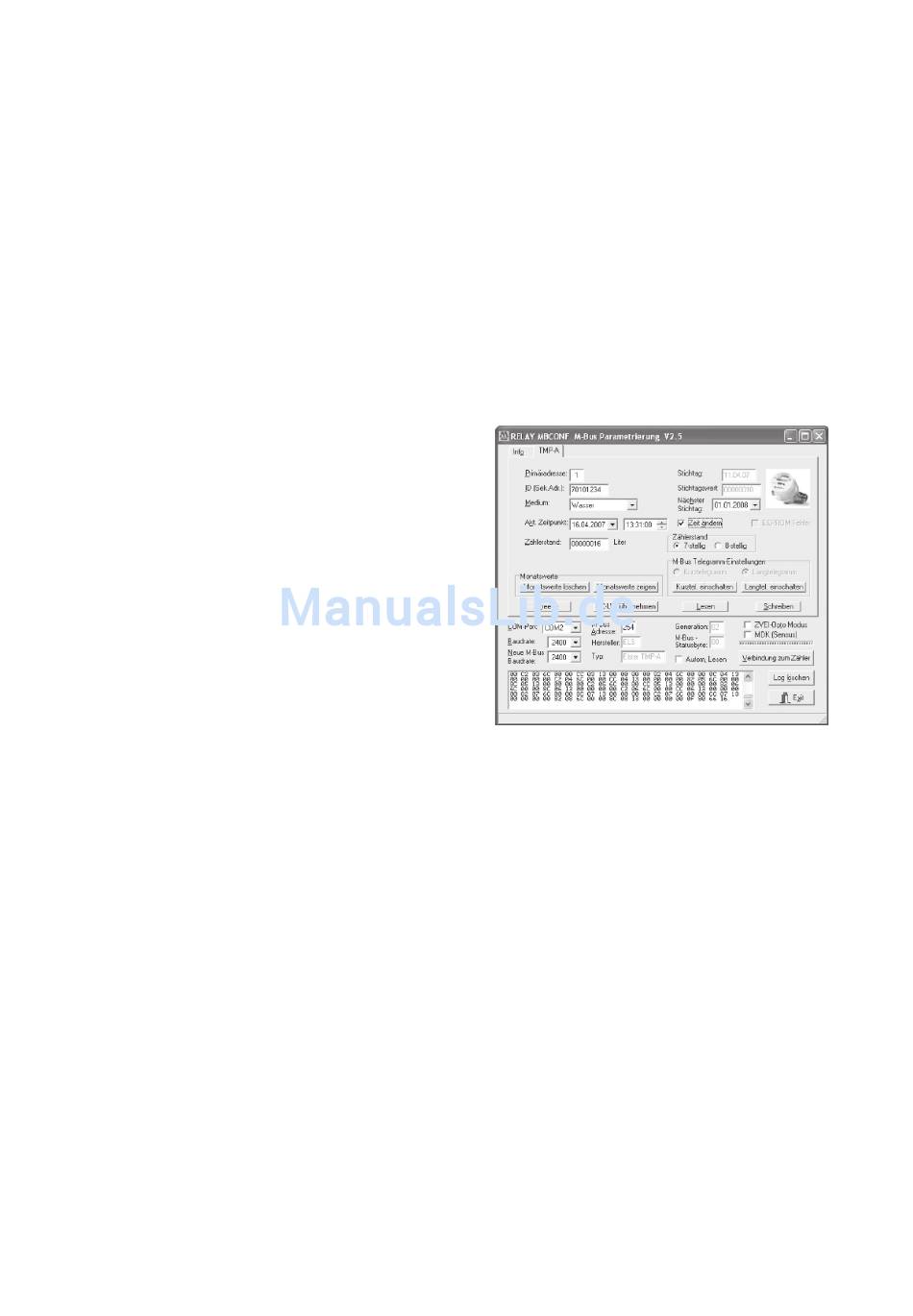

3.3 Karteikarte TMP-A

Diese Karteikarte zeigt die aktuellen Einstellungen und
Werte des TMP-A. Über die folgenden Eingabefelder
und Knöpfe können die Parameter des Gerätes verän-
dert werden:
Primäradresse
ist die M-Bus Adresse des TMP-A. Bei Neuvergabe der
Primäradresse kann in dieses Feld ein Wert zwischen 0
und 250 eingetragen werden. Erst durch Betätigen des
Knopfes „Schreiben" werden dem TMP-A die Primär-
adresse und weitere veränderbare Einstellungen dieser
Karteikarte mitgeteilt.
ID (Sek.Adr.)
ist die 8-stellige M-Bus ID, die auch zur Sekundäradres-
sierung des TMP-A benutzt wird. Ab Werk ist hier die
Serien-Nr. des TMP-A eingetragen, die auch auf dem
Etikett an der Batterietasche aufgedruckt ist. Wir emp-
fehlen, dass Sie hier die Serien-Nummer des ange-
schlossenen Wasserzählers einprogrammieren.
Medium
beschreibt das zu messende Medium des ausgewähl-
ten TMP-A.
Auswahl: Wasser, Warmwasser, Kaltwasser, Kalt-/
Warmwasser.
