Installation und Inbetriebnahme

2.1 Anbringung des TMP-A

Das M-Bus-Modul ist in Verbindung mit folgenden zur
Fernauslesung vorbereiteten Wasserzählern anwendbar:
– M140 MO-A und M140 MOZ-A
– S100 EV-A

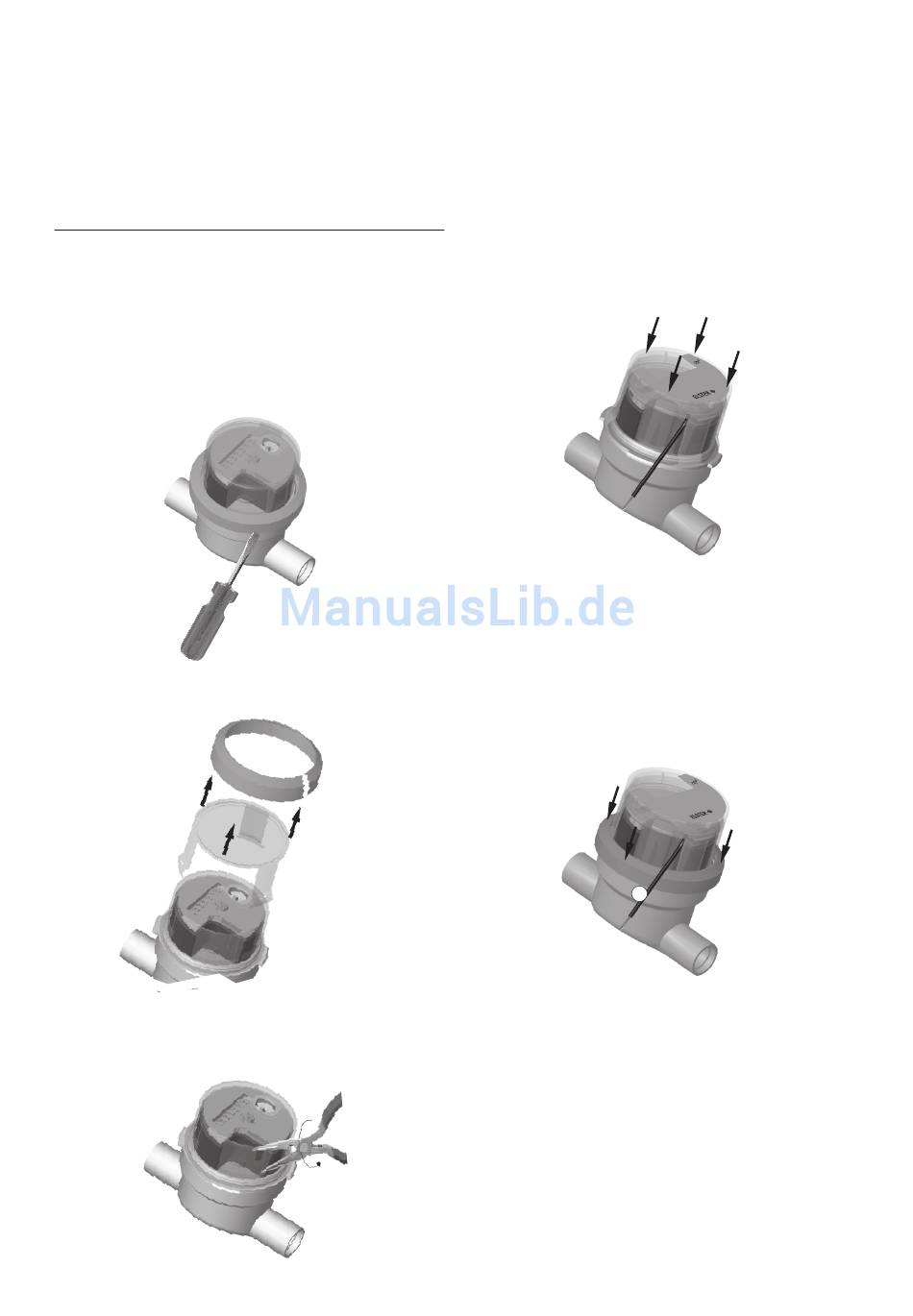

Montagereihenfolge
1. Sprengen des Plombierringes (A).
2. Entfernen der Abdeckung (B).
3. Ausbrechen der Kabeldurchführung.
M-Bus Modul TMP-A
A
A
B
3 Elster Messtechnik
4. Zügiges Aufsetzen des TMP-A-Moduls (C). Dabei
wird das Batteriegehäuse in die Öffnung des Was-
serzählers eintauchen. Die drei Haltekrallen müssen
in die dafür bestimmte Aussparung am Zähler hör-
bar einrasten. Das Kabel durch die vorgesehene
Öffnung führen.
5. Setzen Sie jetzt den Plombierring (D) mit kräftigem
Druck auf die montierte Geräteeinheit auf. Dabei
muss der Plombierring mit seinen Widerhaken auf
dem gesamten Umfang des Wasserzählers einras-
ten. Verwenden Sie hierzu den entsprechenden
Montageschlüssel (Bestell-Nr.: 0721387). Die Plom-
bierung ist erst mit dem vollständigen Einrasten aller
Widerhaken abgeschlossen.
E
2.2 Anschließen
Der TMP-A wird mit einem fest angeschlossenen,
2-adrigen und 1m lan-gem M-Bus Kabel geliefert.
Das Kabel hat einen Außendurchmesser von 3,7 mm
und ist vom Typ LiYY 2 x 0,25 mm
zur besseren Handhabbarkeit mit isolierten Adernend-
hülsen versehen. Den Anschluß an das M-Bus System
können Sie z.B. mit geeigneten Verteilerklemmen
realisieren. Dabei spielt die Polarität der M-Bus Span-
nung keine Rolle.
C
D
2 . Die Kabelenden sind
