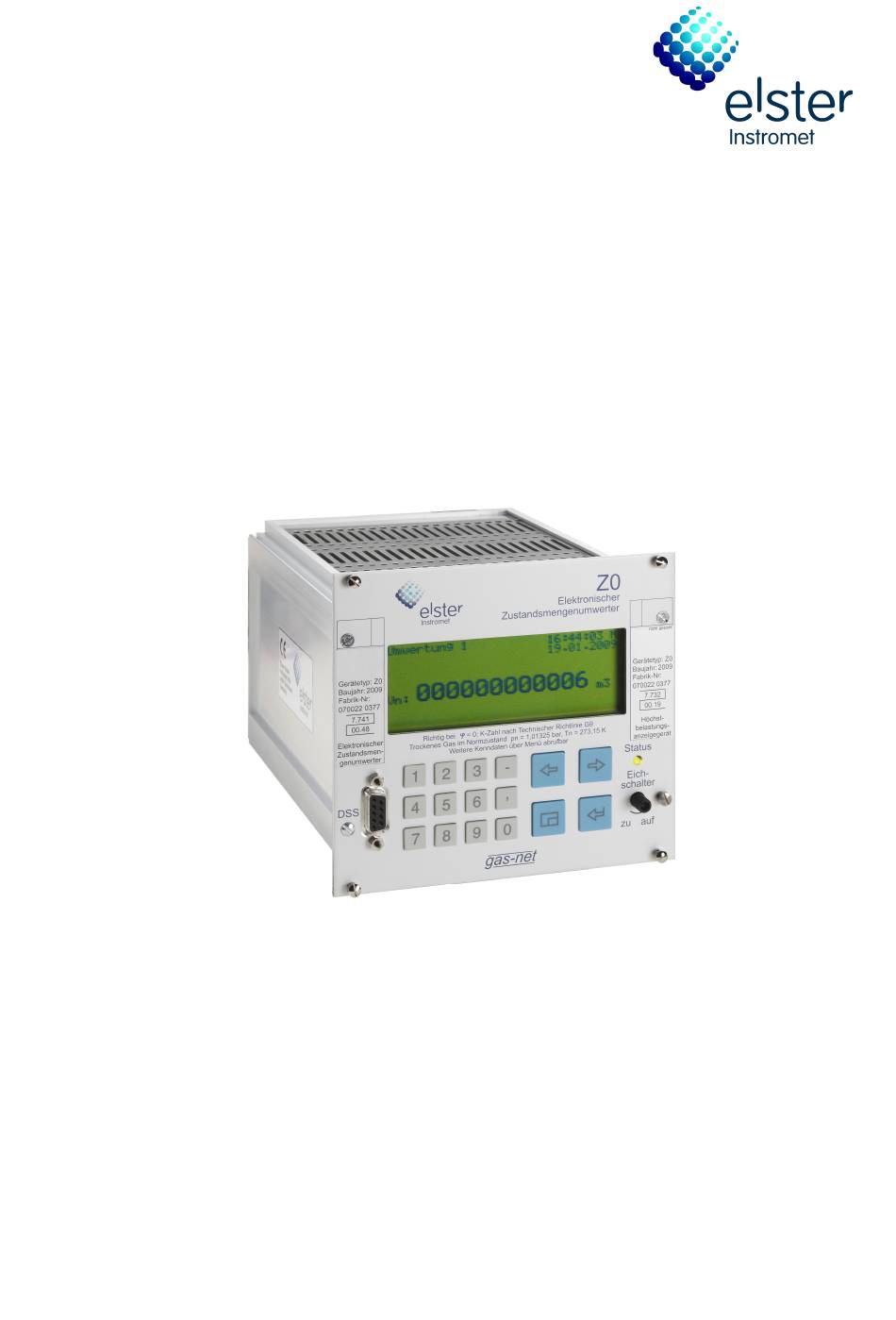

Elster gas-net Z0 Technische Dokumentation
  1. Anleitungen
  2. Marken
  3. Elster Anleitungen
  4. Messgeräte
  5. gas-net Z0
  6. Technische dokumentation

Elster gas-net Z0 Technische Dokumentation

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Zustandsmengenumwerter
gas-net Z0 und Z1
Baureihe 2
Technische Dokumentation
Band 2
Zulassungsunterlagen
FCZ01-BA2-DE a 02.04.2013

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Elster gas-net Z0

Inhaltszusammenfassung für Elster gas-net Z0

  • Seite 1 Zustandsmengenumwerter gas-net Z0 und Z1 Baureihe 2 Technische Dokumentation Band 2 Zulassungsunterlagen FCZ01-BA2-DE a 02.04.2013...
  • Seite 3 Dokument Nr. 07 00 01 4 Zustandsmengenumwerter Z0 und Z1 Baureihe 2 Technische Dokumentation Band 2 Zulassungsunterlagen ©2011 Elster GmbH Stand März 2011...
  • Seite 4 HART ist ein eingetragenes Warenzeichen der HART Communication Foundation. Elster GmbH Schloßstraße 95a D - 44357 Dortmund Tel.: +49 / 2 31 - 93 71 10 0 Fax: +49 / 2 31 - 93 71 10 99 E-Mail: systems@elster-instromet.com Seite ii gas-net Z0 und Z1...

  • Seite 5: Inhaltsverzeichnis

    Inhalt Sicherheits- und Warnhinweise Hinweise zum Aufbau des Handbuchs PTB-Zulassung gas-net Z1 / gas-net Z0: Allgemeine Beschreibung Mengenumwerter PTB-Zulassung gas-net Z0 / gas-net Z1: Allgemeine Beschreibung der integrierten Registrierung (Höchstbelastungs-Anzeigegerät und Belastungsregistriergerät) Plombenpläne Frontansicht Plombenpläne Rückansicht Prozesskarten-Bestückung gas-net Z0 und Z1 Druckaufnehmer Rosemount 2088A / 2088A Smart: Spezifikation Druckaufnehmer Rosemount 2088A: Maße, Anschlussbelegung...
  • Seite 6 Technische Daten, Anschlussbelegung, Plombenplan Temperaturaufnehmer ABB EBL 160/250 / EEx-d: Technische Daten, Anschlussbelegung Temperaturaufnehmer ABB EBL 160/250 / EEx-d: Maße, Plombenplan Anlagen: EG-Konformitätserklärung Z0 / Z1 EG-Baumusterprüfbescheinigungen EXMFE5 und EXDE6 EG-Baumusterprüfbescheinigungen und Konformitätsbescheinigungen der Aufnehmer Seite iv gas-net Z0 und Z1...

  • Seite 7: Sicherheits- Und Warnhinweise

    Achtung! Die folgenden Sicherheits- und Warnhinweise müs- sen unbedingt beachtet werden: • Die Geräte gas-net Z0 und Z1 dürfen während der Lagerung keinen Temperaturen unter -20°C und über +50°C ausgesetzt werden. • Während des Betriebes der Geräte muss eine Temperatur zwischen 0°C und +40°C gewährleistet sein.

  • Seite 8: Hinweise Zum Aufbau Des Handbuchs

    Technische Dokumentation gas-net Z0 und Z1: Zulassungsunterlagen Die beiden Gerätetypen gas-net Z0 und Z1 unterscheiden sich nur geringfügig im Funktionsumfang. Daher beschreibt die vorliegende technische Dokumenta- tion sowohl das Gerät Z0 als auch das Gerät Z1. Falls sich ein Abschnitt nur auf einen bestimmten Gerätetyp bezieht, ist dies im Text ausdrücklich vermerkt.
  • Seite 9 Dokument Nr. 07 00 01 03, Stand Mai 2008 gas-net Z0 und Z1 Seite 1-1...
  • Seite 10 Seite 1-2 gas-net Z0 und Z1...
  • Seite 11 Dokument Nr. 07 00 01 03, Stand Juni 2010 gas-net Z0 und Z1 Seite 1-1...
  • Seite 12 Seite 1-4 gas-net Z0 und Z1...
  • Seite 13 Dokument Nr. 07 00 01 03, Stand Juni 2010 gas-net Z0 und Z1 Seite 1-1...
  • Seite 14 Seite 1-6 gas-net Z0 und Z1...
  • Seite 15 Dokument Nr. 07 00 01 03, Stand Juni 2010 gas-net Z0 und Z1 Seite 1-1...
  • Seite 16 Seite 1-8 gas-net Z0 und Z1...
  • Seite 17 Dokument Nr. 07 00 01 03, Stand Juni 2010 gas-net Z0 und Z1 Seite 1-1...
  • Seite 18 Seite 1-10 gas-net Z0 und Z1...
  • Seite 19 Dokument Nr. 07 00 01 03, Stand Juni 2010 gas-net Z0 und Z1 Seite 1-1...
  • Seite 20 Seite 1-12 gas-net Z0 und Z1...
  • Seite 21 Dokument Nr. 07 00 01 03, Stand Juni 2010 gas-net Z0 und Z1 Seite 1-1...
  • Seite 22 Seite 1-14 gas-net Z0 und Z1...
  • Seite 23 Dokument Nr. 07 00 01 03, Stand Juni 2010 gas-net Z0 und Z1 Seite 1-1...
  • Seite 24 Seite 1-16 gas-net Z0 und Z1...
  • Seite 25 Dokument Nr. 07 00 01 03, Stand Juni 2010 gas-net Z0 und Z1 Seite 1-1...
  • Seite 26 Seite 1-18 gas-net Z0 und Z1...
  • Seite 27 Dokument Nr. 07 00 01 03, Stand Juni 2010 gas-net Z0 und Z1 Seite 1-1...
  • Seite 28 Seite 1-20 gas-net Z0 und Z1...
  • Seite 29 Dokument Nr. 07 00 01 03, Stand Juni 2010 gas-net Z0 und Z1 Seite 1-1...
  • Seite 30 Seite 1-22 gas-net Z0 und Z1...
  • Seite 31 Dokument Nr. 07 00 01 03, Stand Juni 2010 gas-net Z0 und Z1 Seite 1-1...
  • Seite 32 Seite 1-24 gas-net Z0 und Z1...
  • Seite 33 Dokument Nr. 07 00 01 03, Stand Juni 2010 gas-net Z0 und Z1 Seite 1-1...
  • Seite 34 Seite 1-26 gas-net Z0 und Z1...
  • Seite 35 Dokument Nr. 07 00 01 03, Stand Juni 2010 gas-net Z0 und Z1 Seite 1-1...
  • Seite 36 Z0 und Z1 Seite 1-28...
  • Seite 37 Dokument Nr. 07 00 01 03, Stand Juni 2010 gas-net Z0 und Z1 Seite 1-1...
  • Seite 38 Seite 1-30 gas-net Z0 und Z1...
  • Seite 42 Seite 1-2 gas-net Z0 und Z1...
  • Seite 43 Dokument Nr. 07 00 01 03, Stand Juni 2010 gas-net Z0 und Z1 Seite 1-1...
  • Seite 44 Seite 1-32 gas-net Z0 und Z1...
  • Seite 45 Dokument Nr. 07 00 01 03, Stand Juni 2010 gas-net Z0 und Z1 Seite 1-1...
  • Seite 46 Z0 und Z1 Seite 1-34...
  • Seite 47 Dokument Nr. 07 00 01 03, Stand Juni 2010 gas-net Z0 und Z1 Seite 1-1...
  • Seite 48 Seite 1-36 gas-net Z0 und Z1...
  • Seite 49 Dokument Nr. 07 00 01 03, Stand Juni 2010 gas-net Z0 und Z1 Seite 1-1...
  • Seite 50 Seite 1-38 gas-net Z0 und Z1...
  • Seite 51 Dokument Nr. 07 00 01 03, Stand Juni 2010 gas-net Z0 und Z1 Seite 1-1...
  • Seite 52 Seite 1-40 gas-net Z0 und Z1...
  • Seite 53 Dokument Nr. 07 00 01 03, Stand Juni 2010 gas-net Z0 und Z1 Seite 1-1...
  • Seite 54 Seite 1-42 gas-net Z0 und Z1...

  • Seite 55: Ptb-Zulassung Gas-Net Z1 / Gas-Net Z0

    Z1) bezeichnet sein sollen. Beschreibung der Ausführung und Arbeitsweise des Messgeräts Übersicht Die Geräte gas-net Z0 und gas-net Z1 sind Zustandsmengenumwerter für eine oder zwei Gasschienen. Ihre Hauptaufgabe ist die Umrechnung von Gasvolu- men aus dem Betriebszustand (Vb) in den Normzustand (Vn).
  • Seite 56 Betriebsdurchfluss (Qo), der gemessene Gasdruck (p), die gemessene Gas- temperatur (T) jeweils im Betriebszustand und die tabellarisch vorgegebenen Gasbeschaffenheits-Parameter. Die Gasbeschaffenheit kann alternativ von einem oder zwei über DSfG angeschlossenen Gasbeschaffenheits-Messgeräten als lebende Werte geliefert werden. gas-net Z0 und Z1 Seite 1-2...
  • Seite 57 Betriebstemperatur gehen in dieses Berechnungsverfahren folgende Gasbeschaffenheitswerte ein: Gemäß ISO 12213-3. Dieses Berechnungsverfahren ist außerdem in der Technischen Richtlinie TR G9 sowie im DVGW-Arbeitsblatt G486 beschrieben. Dieses Berechnungsverfahren ist in ISO 12213-2 beschrieben. gas-net Z0 und Z1 Seite 1-3...
  • Seite 58 VuS, VbS und VnS, ebenfalls in [m3]. Während einer derartigen Störung gehen in die Funktion Mengenumwertung für p und T, bei Bedarf auch für H , ρ bzw. dv, CO -Anteil und H -Anteil sowie ggf. für die Anteile weiterer gas-net Z0 und Z1 Seite 1-4...
  • Seite 59 Originalzählerstand Vo und VoS, jeweils gesamter Zählerstand für Fahrtrichtung 1 und Fahrtrichtung 2 Die vom Gaszähler gelieferten Originalzählerstände werden im Mengenumwerter wieder- holt und für die Inkrementierung der abgeleiteten Zählerstände ausgewertet. gas-net Z0 und Z1 Seite 1-5...
  • Seite 60 0 bis +40 Grad C. Die relative Luftfeuchte darf 90% nicht über- schreiten. Die Komponenten des Prozessrechners sind im Einzelnen: • Prozessor-Karte inkl. Netzteil (Bezeichnung: CPU 386 V2) • Bedieneinheit mit LC-Display, Tastatur, Status-LED, Eichschalter und DSS- Schnittstelle (Bezeichnungen: DISP und TAST). gas-net Z0 und Z1 Seite 1-6...
  • Seite 61 Anschluss des Druckaufnehmers, des Temperaturaufnehmers und ggf. des Gaszählers (Bezeichnung: EXMFE5). • Bei ein- oder zweischienigem Betrieb und Verwendung von Ultraschall- gaszählern der Typen Q.Sonic (Fa. Elster-Instromet) oder FLOWSIC (Fa. SICK/MAIHAK) eine Eingangskarte zum digitalen Anschluss des Gas- zählers (Bezeichnung MSER2). •...
  • Seite 62 Zählerstandsübertragung zulässig. Zugelassen sind folgende Gas- zählertypen: Elster Turbinenradgaszähler, Zulassungszeichen D87 / 7.211.05 Elster Turbinenradgaszähler, Zulassungszeichen D 93 / 7.211.13 Elster Turbinenradgaszähler, Zulassungszeichen D 97 / 7.211.17 Elster Turbinenradgaszähler, Zulassungszeichen Z 7.211 / 96.08 Elster Turbinenradgaszähler, Zulassungszeichen Z 7.211 / 97.09 Elster Turbinenradgaszähler, Zulassungszeichen Z 7.211 / 97.10...
  • Seite 63 Gesamtzählerstand pro Fahrtrichtung. Die vom Gaszähler gelieferten Original- zählerstände werden im Mengenumwerter wiederholt. Im Prozessrechner des gas-net Z0 oder Z1 kann zusätzlich eine Fehler- korrektur des Gaszählers durchgeführt werden. Dazu ist Voraussetzung, dass der Gaszähler in einer amtlich anerkannten Prüfstelle nach der Technischen Richtlinie TR G 7 geprüft wurde.
  • Seite 64 Die zulässige Umgebungstemperatur des Rosemount 1151 AP liegt zwischen –40 und +95 Grad C. Vgl. Spezifikationen der Druckaufnehmer, Dokument Nr. 07 71 03 01, Dokument Nr. 07 71 01 01 und Dokument Nr. 07 71 05 01. gas-net Z0 und Z1 Seite 1-10...
  • Seite 65 Messwerts per HART-Protokoll zulässig. Bei Temperaturaufnehmern, die keinen HART-Messumformer als integrativen Bestandteil enthalten, wird für die Übertragung über HART-Protokoll ein geeigneter Messumformer nach- geschaltet (Typ Rosemount 3144P). Vgl. Spezifikation der Druckaufnehmer, Dokument Nr. 07 73 01 01. gas-net Z0 und Z1 Seite 1-11...
  • Seite 66 Fahrtrichtung zugeordnet werden. Zulässig ist auch die redundante Verwen- dung zweier Gasbeschaffenheits-Messgeräte, wobei das erste führend ist und nur im Störungsfall stoßfrei auf das zweite umgeschaltet wird. Zur Übertra- gung der Messwerte wird ausschließlich die DSfG-Schnittstelle (s.u.) verwen- gas-net Z0 und Z1 Seite 1-12...
  • Seite 67 Dokument verwiesen. Die digitale Schnittstelle DSS ist eine Punkt-zu-Punkt-Verbindung zum An- schluss eines PCs an den Mengenumwerter gas-net Z0 oder Z1. Das verwen- dete Datenprotokoll ist firmenintern. Die Aufgaben der Datenübertragung be- stehen bei geschlossener amtlicher Sicherung im rückwirkungsfreien Abruf von aktuellen und registrierten Messwerten, im Lesen und Setzen betrieblicher Parameter und in der Fehlerdiagnose des Messgeräts.
  • Seite 68 DSfG-Teilnehmer gerichtet sind, werden über das Gerät und die oben be- schriebene DSfG-Schnittstelle durchgeleitet. Wird die COM2-Schnittstelle nicht von der DFÜ-Einheit belegt, so kann über sie alternativ ein Datenprotokoll wie für die MSER2 beschrieben ausgeführt werden. gas-net Z0 und Z1 Seite 1-14...
  • Seite 69 Protokolle gleich- zeitig durchgeführt werden. Zeitsynchronisation Der Mengenumwerter gas-net Z0 oder Z1 bietet die Synchronisation der inter- nen Kalenderuhr über verschiedene externe Quellen an. All diese Quellen sind von ihrer Qualität gleich gut und hochgenau, wenn sie geeignet stimuliert wer- den.
  • Seite 70 Das Bedienfeldmenü erlaubt weiterhin die Änderung ausgewählter betrieblicher Parameter durch Eingabe des neuen Werts über die Dezimaltastatur. Es ist jedoch über Bedienfeldmenü auch bei offener amtlicher Sicherung nicht mög- lich, eichamtliche Parameter zu verändern, da derartige Menüs nicht angeboten werden. gas-net Z0 und Z1 Seite 1-16...

  • Seite 73: Ptb-Zulassung Gas-Net Z0 / Gas-Net Z1: Allgemeine Beschreibung Der Integrierten Registrierung (Höchstbelastungs-Anzeigegerät Und Belastungsregistriergerät)

    Z1) bezeichnet sein sollen. Beschreibung der Ausführung und Arbeitsweise der Messgeräte Übersicht Die Geräte gas-net Z0 und gas-net Z1 sind Zustandsmengenumwerter. In das Steuerprogramm dieser Mengenumwerter ist eine Registrierfunktion integriert, deren Aufgabe die Archivierung wichtiger Messgrößen ist. Es stehen drei eichfähige Archivtypen zur Verfügung: Ein Intervallarchiv speichert wichtige Messgrößen ereignisorientiert (immer...
  • Seite 74 Einen Überblick über den funktionalen Aufbau und die Datenflüsse in den gas- net Zustandsmengenumwertern gibt das folgende Strukturbild. Die eichfähige Registrierfunktion ist hervorgehoben. Prozess- Prozess- digitale Bedienfeld Eingänge Ausgänge Schnittstellen Funktion Funktion betriebliche Mengenumwertung Registrierung Funktionen Basis-Funktionen Seite 2-2 gas-net Z0 und Z1...
  • Seite 75 Darüber hinaus gibt es optional ein oder mehrere Archive betrieblicher Natur. Alle Registrierarchive arbeiten voneinander unabhängig. Die eichfähigen Archive zeichnen sich aus durch Darstellung der geeichten Werte in doppelt großer Schriftgröße beim Aufruf am Display des Geräts. gas-net Z0 und Z1 Seite 2-3...
  • Seite 76 Das Zeitintervall für die zyklische Archivierung des Intervallarchivs (Intervalllänge) ist ein eichamtlicher Parameter der Funktion Mengenumwertung (mögliche Werte: 5, 6, 10, 15, 20, 30 oder 60 Minuten). Die Stunde des Gastagwechsels ist ein eichamtlicher Parameter der Funktion Mengenumwertung. Seite 2-4 gas-net Z0 und Z1...
  • Seite 77 Der Speicherbereich für die Abrechnungsarchvive ist standardmäßig ausgelegt für je 2160 Datensätze. Das entspricht einer Aufzeichnungstiefe von 3 Monaten bei stündlicher Aufzeichnung. Das Abrechnungsintervall ist ein eichamtlicher Parameter (mögliche Werte: 5, 6, 10, 15, 20, 30 oder 60 Minuten). gas-net Z0 und Z1 Seite 2-5...
  • Seite 78 Dokument Nr. 07 00 01 02, Stand Dezember 2003 Hinweis: Die Geräte gas-net Z0 und gas-net Z1 enthalten sowohl die eichfähige Funktion Mengenumwertung (mit eigener Bauartzulassung) als auch die im vorliegenden Dokument beschriebene eichfähige Funktionalität der Registrierung (Höchst- belastungs-Anzeigegerät und Belastungsregistriergerät).

  • Seite 79: Plombenpläne Frontansicht

    Plombenpläne Frontansicht gas-net Z0 und Z1 Seite 3-1...
  • Seite 80 Seite 3-2 gas-net Z0 und Z1...
  • Seite 81 Z0 und Z1 Seite 3-3...
  • Seite 82 Seite 3-4 gas-net Z0 und Z1...
  • Seite 85 Alternativ kann der Stecker auch mit Plombenschrauben befestigt und folgendermaßen amtlich gesichert werden: Plombenschraube Geberleitung Plombe Plombenschraube 07 00 01 23 Z1 und Z0 Zeichnungs-Nummer Steckerverplombung 19.06.2006 Gez. 19.06.2006 Gepr. Benennung 19.06.2006 Freig. Elster-Instromet Systems GmbH Datum Name Dortmund Dateiname: Z1Z0_rueck.cdr (Seite 3) gas-net Z0 und Z1 Seite 4-3...
  • Seite 86 Seite 4-4 gas-net Z0 und Z1...

  • Seite 87: Prozesskarten-Bestückung Gas-Net Z0 Und Z1

    Dokument Nr. 07 00 01 22, Stand Juni 2006 Prozesskarten-Bestückung gas-net Z0 und Z1 (Baureihe 2) Zulässige Betriebsarten: 1 Schiene, 1 Fahrtrichtung, Anschluss Gaszähler (GZ) über Impulsschnittstelle 1-/2-kanalig oder Encoder-Zählwerk mit bis zu 2 zusätzlichen HF-Gebern 1 Schiene, 2 Fahrtrichtungen, Anschluss Gaszähler (GZ) über Impulsschnittstelle 1-/2-kanalig oder Encoder-Zählwerk mit bis zu 2 zusätzlichen HF-Gebern...

  • Seite 89: Druckaufnehmer Rosemount 2088A / 2088A Smart: Spezifikation

    Druckfest: EEx d II C T4 IP 65 Schutzklasse: 6 mm Ermeto oder 1/2" NPT-Innengewinde Prozessanschluss: 1/2" NPT auf Klemmblock Leitungseinführung: Wand- und Rohrhalter B4 Zubehör: Adapter von 1/2" NPT auf 6 mm Ermeto gas-net Z0 und Z1 Seite 6-1...

  • Seite 90: Druckaufnehmer Rosemount 2088A: Maße, Anschlussbelegung

    Druckaufnehmer Rosemount 2088A: Maße, Anschlussbelegung Seite 7-1 gas-net Z0 und Z1...

  • Seite 91: Druckaufnehmer Rosemount 2088A Smart: Maße, Anschlussbelegung

    Druckaufnehmer Rosemount 2088A Smart: Maße, Anschlussbelegung gas-net Z0 und Z1 Seite 8-1...

  • Seite 92: Druckaufnehmer Rosemount 2088A / 2088A Smart: Montageplan

    Druckaufnehmer Rosemount 2088A / 2088A Smart: Montageplan Seite 9-1 gas-net Z0 und Z1...

  • Seite 93: Druckaufnehmer Rosemount 2088A: Plombenplan

    Außerdem ist der Prozessanschluss geeignet zu sichern. Typenschild bzw. Druckaufnehmer 07 71 03 04 2088 A Zeichnungs-Nummer Plombenplan 26.04.2002 Gez. Gepr. Benennung 26.04.2002 26.04.2002 Freig. FLOW COMP Systemtechnik GmbH Datum Name Dortmund 2088plomben.cdr Dateiname: gas-net Z0 und Z1 Seite 10-1...

  • Seite 94: Druckaufnehmer Rosemount 2088A Smart: Plombenplan

    Außerdem ist der Prozessanschluss geeignet zu sichern. Druckaufnehmer 07 71 04 04 2088 A Smart Zeichnungs-Nummer Plombenplan 25.04.2002 Gez. 25.04.2002 Gepr. Benennung 25.04.2002 Freig. FLOW COMP Systemtechnik GmbH Datum Name Dortmund 2088Smartplomben.cdr Dateiname: Seite 11-1 gas-net Z0 und Z1...

  • Seite 95: Druckaufnehmer Rosemount 3051Ca / 3051 S: Spezifikation

    Druckfest: EEx d II C T6 IP 65 Schutzklasse: 6 mm Ermeto oder 1/4" NPT-Innengewinde Prozessanschluss: 1/2" NPT auf Klemmblock Leitungseinführung: Wand- und Rohrhalter B4 Zubehör: Adapter von 1/4" NPT auf 6 mm Ermeto gas-net Z0 und Z1 Seite 12-1...

  • Seite 96: Druckaufnehmer Rosemount 3051 Ca / 3051 S: Maße, Anschlussbelegung

    TEST COMM Anschlussterminals 3051 CA Druckaufnehmer 07 71 01 02 3051 CA / 3051 S Zeichnungs-Nummer Maße, Anschlussbelegung 12.09.2003 Gez. Gepr. Benennung 12.09.2003 12.09.2003 Freig. FLOW COMP Systemtechnik GmbH Datum Name Dortmund 3051anschluss_2.cdr Dateiname: Seite 13-1 gas-net Z0 und Z1...

  • Seite 97: Druckaufnehmer Rosemount 3051Ca / 3051 S: Montageplan

    M8-Schrauben zur Wandmontage Montageschrauben zur Messumformer-Befestigung Druckaufnehmer 07 71 01 03 3051 CA / 3051 S Zeichnungs-Nummer Montageplan Gez. 12.09.2003 12.09.2003 Gepr. Benennung Freig. 12.09.2003 FLOW COMP Systemtechnik GmbH Datum Name Dortmund 3051montage_2.cdr Dateiname: gas-net Z0 und Z1 Seite 14-1...

  • Seite 98: Druckaufnehmer Rosemount 3051Ca / 3051 S: Plombenplan

    Außerdem ist der Prozessanschluss geeignet zu sichern. Druckaufnehmer 07 71 01 04 3051 CA / 3051 S Zeichnungs-Nummer Plombenplan Gez. 12.09.2003 Gepr. Benennung 12.09.2003 12.09.2003 Freig. FLOW COMP Systemtechnik GmbH Datum Name Dortmund 3051plomben_2.cdr Dateiname: Seite 15-1 gas-net Z0 und Z1...

  • Seite 99: Druckaufnehmer Flow Comp Fcp 25 Und Fcp 25-2: Spezifikation

    -10 ... +40 o C Zul. Umgebungstemperatur: 4 ... 20 mA Ausgangssignal: Eigensicher: EEx ia II C T4 Explosionsschutz: IP 65 Schutzklasse: 6 mm Ermeto Prozessanschluss: DIN 43650 auf Klemmblock, PG-9 Leitungseinführung: Kabeldurchmesser 5-8 mm gas-net Z0 und Z1 Seite 16-1...

  • Seite 100: Druckaufnehmer Flow Comp Fcp 25 / Fcp

    Klemme 1 (P+) Aderendhülse Druckaufnehmer 07 72 01 02 FCP 25 / FCP 25-2 Zeichnungs-Nummer Maße, Anschlussbelegung 25.04.2002 Gez. Gepr. 25.04.2002 Benennung 26.04.2002 Freig. FLOW COMP Systemtechnik GmbH Datum Name Dortmund Dateiname: FCP25-2.cdr (Seite 1) Seite 17-1 gas-net Z0 und Z1...

  • Seite 101: Druckaufnehmer Flow Comp Fcp 25 / Fcp 25-2: Plombenplan

    P:..bis..bar abs. S-Nr.:...... Druckaufnehmer 07 72 01 03 FCP 25 / FCP 25-2 Zeichnungs-Nummer Plombenplan 25.04.2002 Gez. 25.04.2002 Gepr. Benennung Freig. FLOW COMP Systemtechnik GmbH Datum Name Dortmund FCP25-2.cdr (Seite 2) Dateiname: gas-net Z0 und Z1 Seite 18-1...

  • Seite 102: Druckaufnehmer Rosemount 1151 Ap: Spezifikation

    -40 ... +95 o C Zul. Umgebungstemperatur: 4 ... 20 mA Ausgangssignal: Druckfest: EEx d II C T6 Explosionsschutz: IP 65 Schutzklasse: 6 mm Ermeto oder 1/4" NPT-Innengewinde Prozessanschluss: 1/2" NPT auf Klemmblock Leitungseinführung: Seite 19-1 gas-net Z0 und Z1...

  • Seite 103: Druckaufnehmer Rosemount 1151 Ap: Maße, Anschlussbelegung

    Z0 / Z1 Erdung Aderendhülsen TEST Druckaufnehmer 07 71 05 02 1151 AP Zeichnungs-Nummer Maße, Anschlussbelegung 03.04.2002 Gez. 03.04.2002 Gepr. Benennung Freig. 08.04.2002 FLOW COMP Systemtechnik GmbH Datum Name Dortmund 1151.cdr (Seite 1) Dateiname: gas-net Z0 und Z1 Seite 20-1...

  • Seite 104: Druckaufnehmer Rosemount 1151 Ap: Montage, Plombenplan

    Plombe gesichert nach Inbetriebnahme geeignet zu sichern. Druckaufnehmer 07 71 05 03 1151 AP Zeichnungs-Nummer Montage, Plombenplan 03.04.2002 Gez. 03.04.2002 Gepr. Benennung 08.04.2002 Freig. FLOW COMP Systemtechnik GmbH Datum Name Dortmund 1151.cdr (Seite 2) Dateiname: Seite 21-1 gas-net Z0 und Z1...

  • Seite 105: Druckaufnehmer Endress+Hauser Cerabar S Pmc 731 Und Cerabar S Pmp 731: Spezifikation

    Absolutdruckaufnehmer Cerabar S PMP 731 mit den werksseitigen maximalen Messgrenzen 0..10 bar, 0..40 bar bzw. 0..100 bar. Zulässige Messbereiche: Für den Anschluss an die Mengenumwerter gas-net Z0 und Z1 ist der Messbereich innerhalb der obengenannten maximalen Messspannen mit folgenden Einschränkungen frei wählbar: ≥...

  • Seite 106: Druckaufnehmer Endress+Hauser Cerabar S Pmc 731 Und

    Z0 / Z1 Erdung Druckaufnehmer 07 73 01 02 Cerabar S PMC 731/ PMP 731 Zeichnungs-Nummer Maße, Anschlussbelegung 25.04.2002 Gez. 25.04.2002 Gepr. Benennung Freig. 25.04.2002 FLOW COMP Systemtechnik GmbH Datum Name Dortmund cerabar.cdr (Seite 1) Dateiname: Seite 23-1 gas-net Z0 und Z1...

  • Seite 107: Druckaufnehmer Endress+Hauser Cerabar S Pmc 731 Und

    Der Prozessanschluss ist nach Inbetriebnahme geeignet zu sichern. 07 73 01 03 Druckaufnehmer Cerabar S PMC 731/ PMP 731 Zeichnungs-Nummer Plombenplan 25.04.2002 Gez. Gepr. 25.04.2002 Benennung Freig. 25.04.2002 FLOW COMP Systemtechnik GmbH Datum Name Dortmund cerabar.cdr (Seite 2) Dateiname: gas-net Z0 und Z1 Seite 24-1...

  • Seite 108: Beispiel Für Die Sicherung Des Prozessanschlusses Bei Druckaufnehmern

    Derart vorbereitete Plastikkappen sind bei FLOW COMP erhältlich. Plombendraht Plastikkappe Plombe Beispiel für die Sicherung 07 71 00 01 des Prozessanschlusses Zeichnungs-Nummer bei Druckaufnehmern 25.04.2002 Gez. Gepr. 25.04.2002 Benennung Freig. 25.04.2002 FLOW COMP Systemtechnik GmbH Datum Name Dortmund p-Geber_plomben.cdr Dateiname: Seite 25-1 gas-net Z0 und Z1...

  • Seite 109: Temperaturaufnehmer Jumo Ebl 50: Technische Daten, Anschlussbelegung, Plombierung

    26 Temperaturaufnehmer Jumo EBL 50: Technische Daten, Anschlussbelegung, Plombierung gas-net Z0 und Z1 Seite 26-1...

  • Seite 110: Temperaturaufnehmer Jumo Ebl 160 / 250: Technische Daten, Anschlussbelegung, Plombierung

    27 Temperaturaufnehmer Jumo EBL 160 / 250: Technische Daten, Anschlussbelegung, Plombierung gas-net Z0 und Z1 Seite 27-1...

  • Seite 111: Temperaturaufnehmer Jumo Ohne Tasche: Technische Daten, Anschlussbelegung, Plombierung

    28 Temperaturaufnehmer Jumo ohne Tasche: Technische Daten, Anschlussbelegung, Plombierung gas-net Z0 und Z1 Seite 28-1...

  • Seite 112: Temperaturtasche Für Ebl 50: Maße

    29 Temperaturtasche für EBL 50: Maße Seite 29-1 gas-net Z0 und Z1...

  • Seite 113: Temperaturtaschen Für Ebl 160 Und 250: Maße

    30 Temperaturtaschen für EBL 160 und 250: Maße gas-net Z0 und Z1 Seite 30-1...

  • Seite 114: Temperaturaufnehmer Sensycon/Wiegand Ebl 50: Technische Daten, Anschlussbelegung

    Verlängerbar über Ex-Klemmdose Temperaturaufnehmer 07 70 05 01 PT-100 EBL 50 (Sensycon oder Zeichnungs-Nummer baugleich Alexander Wiegand) 15.03.2001 Gez. Technische Daten Anschlussbelegung Gepr. 16.03.2001 Benennung Freig. 16.03.2001 FLOW COMP Systemtechnik GmbH Datum Name Dortmund Dateiname: SensyconEBL50.cdr Seite 31-1 gas-net Z0 und Z1...

  • Seite 115: Temperaturaufnehmer Sensycon/Wiegand Ebl 160/250: Technische Daten, Anschlussbelegung

    2x2x0,2mm Anschlusslänge: 2,5m Temperaturaufnehmer 07 70 06 01 PT-100 EBL 160/250 Zeichnungs-Nummer (Sensycon oder baugleich 15.03.2001 Gez. Alexander Wiegand) Technische Daten Gepr. 15.03.2001 Anschlussbelegung 16.03.2001 Freig. Benennung Datum Name FLOW COMP Systemtechnik GmbH Dateiname: SensyconEBL160_250.cdr Dortmund gas-net Z0 und Z1 Seite 32-1...

  • Seite 116: Temperaturaufnehmer Sensycon/Degussa Oder Baugleich: Technische Daten, Anschlussbelegung

    EEx d II C T6 Explosionsschutz: Temperaturaufnehmer Pt100 07 70 07 01 Degussa, Sensycon Zeichnungs-Nummer oder baugleich 02.04.2002 Gez. Technische Daten, Anschlussbelegung Gepr. 08.04.2002 Freig. 08.04.2002 Benennung FLOW COMP Systemtechnik GmbH Datum Name TExd.cdr (Seite 1) Dateiname: Dortmund Seite 33-1 gas-net Z0 und Z1...

  • Seite 117: Temperaturaufnehmer Sensycon/Degussa Oder Baugleich: Maße, Plombenplan

    Plombe / Klebemarke ersetzen! Temperaturaufnehmer Pt100 07 70 07 02 Degussa, Sensycon Zeichnungs-Nummer oder baugleich 02.04.2002 Gez. Maße, Plombenplan Gepr. 08.04.2002 Freig. 08.04.2002 Benennung FLOW COMP Systemtechnik GmbH Datum Name TExd.cdr (Seite 2) Dortmund Dateiname: gas-net Z0 und Z1 Seite 34-1...

  • Seite 121: Technische Daten, Anschlussbelegung, Plombenplan

    Explosionsschutz: 07 70 09 01 Temperaturaufnehmer PT100 Zeichnungs-Nummer EBL 160/250 AD / EEx-d Technische Daten, 27.04.2005 Gez. Anschlussbelegung Gepr. 03.05.2005 Freig. 03.05.2005 Benennung FLOW COMP Systemtechnik GmbH Datum Name Dateiname: Dortmund EBL160_250_Ex-d.cdr (Seite 1) gas-net Z0 und Z1 Seite 38-1...
  • Seite 125 Z0 und Z1 Seite 39-3...
