Edition 12.09
D
GB
F
NL
I
Betriebsanleitung

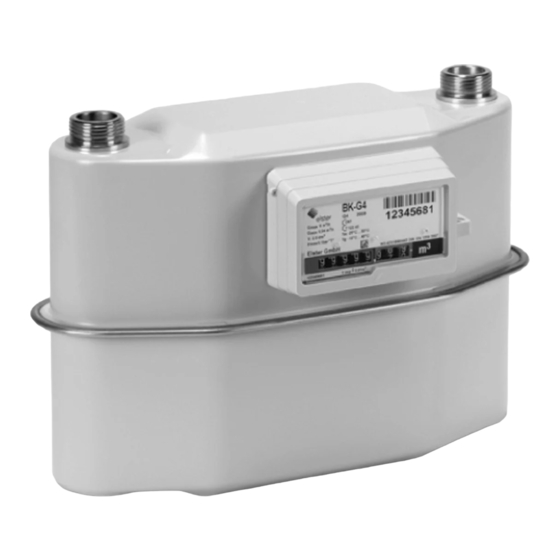

Balgengaszähler
BK-G1,6 bis BK-G25 und
BK-G1,6T bis BK-G25T
Originalbetriebsanleitung
© 2008 - 2010 Elster GmbH
Inhaltsverzeichnis
Balgengaszähler
BK-G1,6 bis BK-G25 und
BK-G1,6T bis BK-G25T . . . . . . . . . . . . . . . . . . 1
Inhaltsverzeichnis . . . . . . . . . . . . . . . . . . . . . . 1
Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Verwendung prüfen . . . . . . . . . . . . . . . . . . . . . 2
Balgengaszähler BK-G1,6 bis 25 . . . . . . . . . . . . 2
Typenschlüssel . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Teilebezeichnungen . . . . . . . . . . . . . . . . . . . . . . 2
Typenschild/Zifferblatt . . . . . . . . . . . . . . . . . . . . . 2
Einbauen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Dichtheit prüfen . . . . . . . . . . . . . . . . . . . . . . . .
In Betrieb nehmen . . . . . . . . . . . . . . . . . . . . . .
Schnittstelle für mechanisches Zählwerk . . . . . . 3
„Smart Valve" . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Ventilfunktion „Smart Valve" . . . . . . . . . . . . . . . . 4
Wartung/Ausbau. . . . . . . . . . . . . . . . . . . . . . . . 4
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . 4
Balgengaszähler BK. . . . . . . . . . . . . . . . . . . . . . 4
Balgengaszähler BK mit EX-Schutz . . . . . . . . . . 4
„Smart Valve" . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Konformitätserklärung . . . . . . . . . . . . . . . . . . 5
Balgengaszähler BK. . . . . . . . . . . . . . . . . . . . . . 5
Balgengaszähler BK mit EX-Schutz . . . . . . . . . . 5
Kontakt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
www.docuthek.com
SK
Sicherheit
Lesen und aufbewahren
Diese Anleitung vor Montage und Betrieb
sorgfältig durchlesen. Nach der Montage die Anlei-
tung an den Betreiber weitergeben. Diese Anleitung
finden Sie auch unter www.docuthek.com.
Zeichenerklärung
• , 1 , 2 , ... = Arbeitsschritt
▷
= Hinweis
Haftung
Für Schäden aufgrund Nichtbeachtung der Anlei-
tung und nicht bestimmungsgemäßer Verwendung
übernehmen wir keine Haftung.
Sicherheitshinweise
Sicherheitsrelevante Informationen sind in der Anlei-
tung wie folgt gekennzeichnet:
GEFAHR
Weist auf lebensgefährliche Situationen hin.
WARNUNG
Weist auf mögliche Lebens- oder Verletzungsge-
fahr hin.
VORSICHT
Weist auf mögliche Sachschäden hin.
Alle Arbeiten dürfen nur von einer qualifizierten Gas-
Fachkraft ausgeführt werden. Elektroarbeiten nur von
einer qualifizierten Elektro-Fachkraft.
Umbau, Ersatzteile
Jegliche technische Veränderung ist untersagt. Nur
Original-Ersatzteile verwenden.
Transport
Balgengaszähler nur im stehenden Zustand trans-
portieren. Bei Erhalt des Produktes den Lieferumfang
prüfen (siehe Teilebezeichnungen). Transportschäden
sofort melden.
Lagerung
Balgengaszähler nur im stehenden Zustand und tro-
cken lagern. Umgebungstemperatur: siehe Techni-
sche Daten.
D-1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Elster BK-G1,6
Inhaltszusammenfassung für Elster BK-G1,6
-
Seite 1: Inhaltsverzeichnis
Verwendung prüfen ..... 2 einer qualifizierten Elektro-Fachkraft. Balgengaszähler BK-G1,6 bis 25 ... . 2 Umbau, Ersatzteile Typenschlüssel . -
Seite 2: Verwendung Prüfen
Typenschild/Zifferblatt Verwendung prüfen Balgengaszähler BK Balgengaszähler BK-G1,6 bis 25 Haushalts- oder Gewerbebalgengaszähler BK BK-Gx zur Erfassung von Gasverbrauchswerten für Erd- 12345678 DE-07-MI002-PTB001 class 1,5 gas, Stadtgas, Propan und Butan, entsprechend BK-Gx M09 0102 NG-47001BM0443 DIN EN 1359:2007 DIN EN 437:2003 Gase der ersten bis dritten Fa-... -
Seite 3: Dichtheit Prüfen
→ Balgengaszähler → Ergänzung Schnittstellenbeschreibung für Gaszähler mit für Betriebsanleitung BK, Verschraubungen und ENCODER-Zählwerk – siehe Specification (D, GB) →▷ Anzugsmomente für BK-G1,6 bis BK-G25 (D). www.docuthek.com →▷Elster-Instromet →▷Produkte →▷ 2 Gaszähler spannungsfrei einbauen. Gasmessgeräte → Balgengaszähler → Encoder- Zählwerk →... -
Seite 4: Ventilfunktion „Smart Valve
▷ „Smart Valve“ Öffnungszeit vom geschlossenen zum offenen/frei- Wartung/Ausbau gegebenen Zustand: ≤ 4 s, Gaszähler BK-G1,6 bis 25 der Firma Elster sind Schließzeit: ≤ 0,5 s. wartungsfrei. Min. Betriebsdruck: 17,5 mbar. ▷ Bei Einsatz im eichpflichtigen Verkehr muss die ▷... -
Seite 5: Konformitätserklärung
Das entsprechend bezeichnete Produkt stimmt über- ein mit dem geprüften Baumuster. Die Herstellung unterliegt dem Überwachungsver- fahren nach 2004/22/EG Anhang D, Physikalisch- Technische Bundesanstalt, Notified Body 0102. Elster GmbH Die Konformität mit der Richtlinie 2004/22/EG wird durch die Kennzeichnung mit nachfolgenden Zei- chen erklärt: M... -
Seite 6: Kontakt
Kontakt Elster GmbH Postfach 129, D-55248 Mainz-Kastel Steinern Straße 19-21, D-55252 Mainz-Kastel T +49 6134 605-0 F +49 6134 605-390 www.elster-instromet.com...
