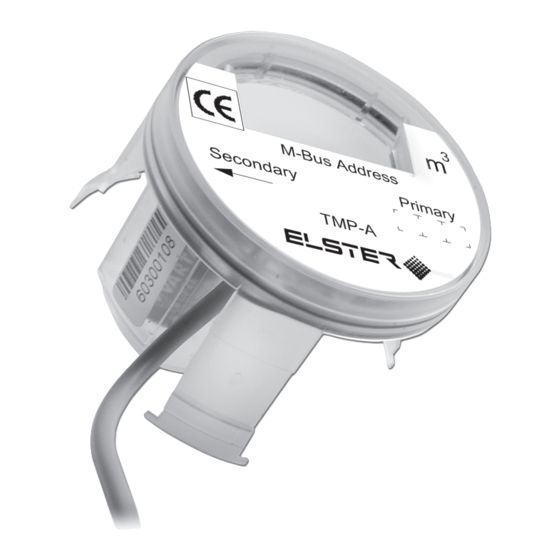

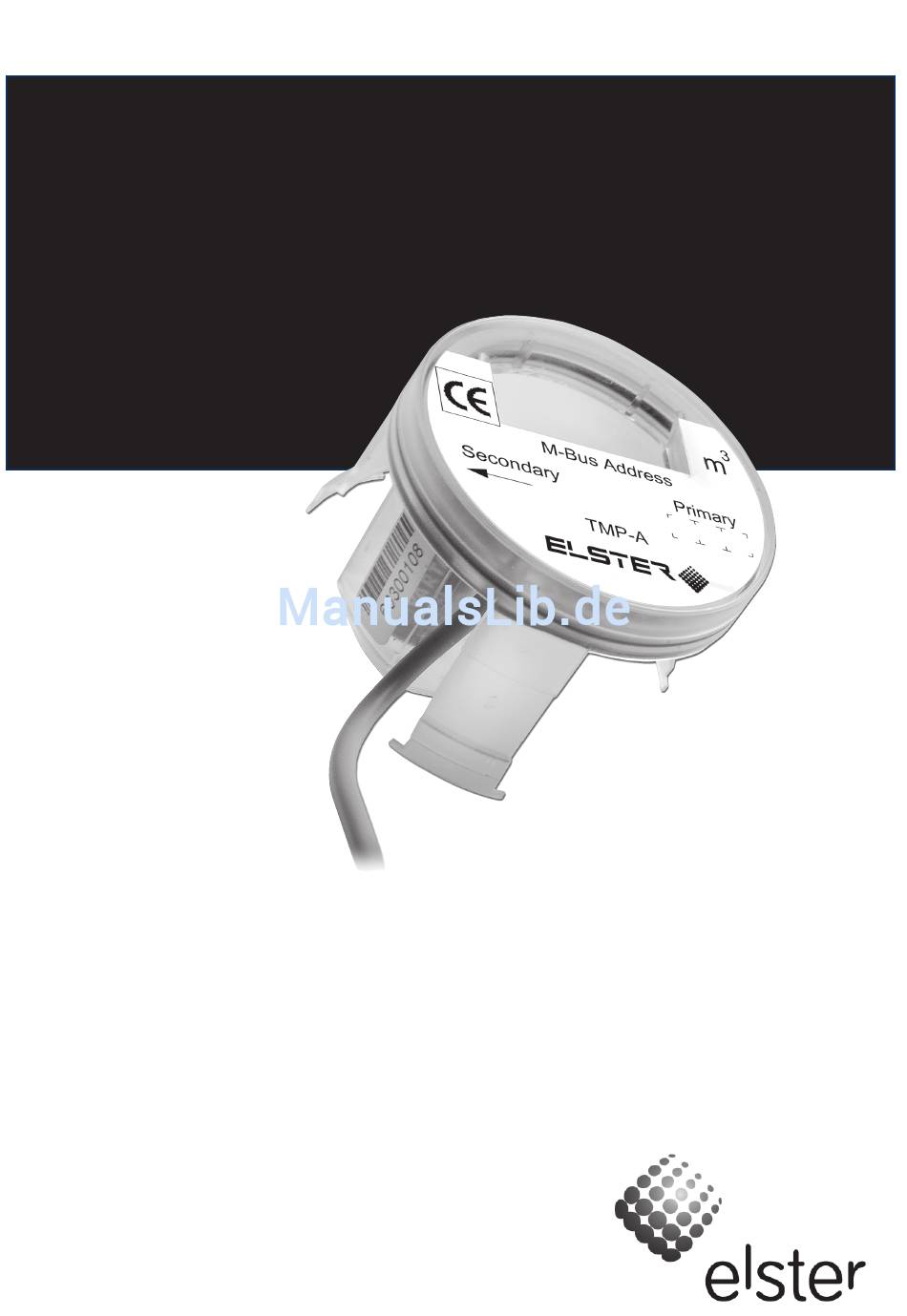

- Seite 1 Installations- und Bedienungsanleitung für aufsteckbares M-Bus Modul TMP-A auf ELSTER Wasserzähler Gültig ab M-Bus Generation: $02 www.elstermesstechnik.com...
-
Seite 2: Inhaltsverzeichnis
M-Bus Modul TMP-A Inhaltsverzeichnis 1 Beschreibung der Funktionen Der TMP-A ermöglicht die Auslesung von ELSTER Wasserzäh- 1 Beschreibung der Funktionen ........2 lern in einem M-Bus System. Dazu wird der Aufsatz auf den 2 Installation und Inbetriebnahme ........3 entsprechend vorbereiteten Wasserzähler montiert. -
Seite 3: Installation Und Inbetriebnahme
M-Bus Modul TMP-A Elster Messtechnik Installation und Inbetriebnahme 4. Zügiges Aufsetzen des TMP-A-Moduls (C). Dabei wird das Batteriegehäuse in die Öffnung des Was- serzählers eintauchen. Die drei Haltekrallen müssen 2.1 Anbringung des TMP-A in die dafür bestimmte Aussparung am Zähler hör- Das M-Bus-Modul ist in Verbindung mit folgenden zur bar einrasten. -
Seite 4: Parametrierung Mit Mbconf
M-Bus Modul TMP-A Elster Messtechnik Parametrierung mit MBCONF 3.3 Karteikarte Info Die Konfiguration des Gerätes muss vom Kunden an den jeweiligen Zähler angepasst werden. Dazu benutzen Sie bitte das Programm MBCONF ab Version 2.5. 3.1 Installation Die Software MBCONF zum Parametrieren des Puls-... -
Seite 5: Karteikarte Tmp-A
M-Bus Modul TMP-A Elster Messtechnik M-Bus Adresse Log löschen ist die M-Bus Primäradresse des angeschlossenen löscht alle Ausgaben im Log-Fenster. M-Bus Gerätes. In einer 1:1-Verbindung (1 Adapter am M-Bus) kann die Broadcast-Adresse 254 benutzt Exit werden. Auf die Adresse 254 muss jedes M-Bus End- beendet das Programm und schreibt die aktuelle Ein- gerät antworten. - Seite 6 M-Bus Modul TMP-A Elster Messtechnik Zählerstand Kurztelegramm einschalten ist der aufsummierte Zählerstand in Liter. Der Zählers- schaltet das M-Bus Protokoll des TMP-A ab Generation tand kann zum Abgleich des Pulsadapters mit dem $02 auf Kurztelegramm (ohne Monatswerte) um, ohne angeschlossenen Zähler programmiert werden. Der alle anderen Parameter zu schreiben.
-
Seite 7: Bus Telegramme
M-Bus Modul TMP-A Elster Messtechnik M-Bus Telegramme TMP-A Generation 02 RSP_UD Kurz-Telegramm mit Beispielwerten (TMPA —> Master) PBits: Lang: 1 = Langtelegramm aktiviert; 0 = Kurztelegramm aktiviert BCD8: 1 = 8-stelliger Zählerstand; 0 = 7-stelliger Zählerstand... - Seite 8 M-Bus Modul TMP-A Elster Messtechnik TMP-A Generation 02 RSP_UD Lang-Telegramm mit Beispielwerten (TMPA —> Master)
- Seite 9 M-Bus Modul TMP-A Elster Messtechnik Bytefolge des RSP_UD (Langtelegramm mit Monatswerten, Reiehnfolge: jüngster Monatswert zuerst)
- Seite 10 M-Bus Modul TMP-A Elster Messtechnik TMP-A Generation 02 RSP_UD-Telegramm mit Beispielwerten (TMPA —> Master) Mit dem oben dargestellten Telegramm kann der Master die Primäradresse, die ID, das Medium, den aktuellen Zählerstand, die aktuelle Zeit mit Datum, das nächste Stichtagsdatum und PBITS schreiben.
- Seite 11 M-Bus Modul TMP-A Elster Messtechnik TMP-A Generation 02 Freeze-Telegramm (Master —> TMPA) Beim Empfang dieses Telegramms sichert der TMP-A den aktuellen Zählerstand in den Stichtagszählerstand und das aktuelle Datum in das letzte Stichtagsdatum (Einfrieren / Freeze). TMP-A Generation 02 Erase-Telegramm (Master —> TMPA) Beim Empfang dieses Telegramms löscht der TMP-A alle...
- Seite 12 M-Bus Modul TMP-A Elster Messtechnik TMP-A Generation 02 Telegrammumschaltung Kurz (Master —> TMPA) Das o.g. Telegramm ist eine Alternative zur Umschaltung des Telegrammtyps in das Kurztelegramm, d.h. ohne die Monatswerte. Diese Umschaltmethode kann auch im M-Bus Netz mit Adresse 255 verwendet werden, um die Telegramme aller eingebauten TMP-A zu ändern.
- Seite 13 M-Bus Modul TMP-A Elster Messtechnik Beispielauslesung Kurztelegramm Beispielauslesung Langtelegramm...
-
Seite 14: Technische Daten
M-Bus Modul TMP-A Elster Messtechnik Technische Daten M-Bus Protokoll Gehäuse Montage auf Wasserzähler Normbezug EN1434-3 Übertragungsgeschwindigkeit 300, 2400 und Farbe transparent 9600 Baud Schutzklasse IP54 (programmierbar) Adressierung Primär- und Sekundär- Umgebungsbedingungen adressierung mit Temperatur Betrieb 0 bis 55 °C Wildcard, Temperatur Lagerung -20 bis 70 °C... - Seite 15 M-Bus Modul TMP-A Elster Messtechnik Datenstruktur Lang-Telegramm variable Struktur, Low-Byte-First (Kennung 72h) Länge = 50 Bytes 1. Datenrecord: Zählerstand 2. Datenrecord: Datum und Uhrzeit 3. Datenrecord: letztes Stichtags- datum 4. Datenrecord: letzter Stichtagswert 5. Datenrecord: nächstes Stichtags- datum 6. Datenrecord: jüngstes Monats-...
- Seite 16 M-Bus Modul TMP-A Elster Messtechnik ELSTER Messtechnik GmbH Otto-Hahn-Strasse 25 D-68623 Lampertheim T +49 (0) 62 06 933 0 F +49 (0) 6206 933 100 E messtechnik@de.elster.com www.elstermesstechnik.com ID 0793337 / 05.07 Änderungen vorbehalten...
