Elster A1500 Kurzanleitung

swb Strom
Service-Informationen
Kurzanleitung für Elster Zähler A1500
Anzeige
Anzeige aktiver Arbeitstarif, alle aktivier-
T1-T2
baren Register werden auf dem Typen-
schild deklariert.
M1-M2 Anzeige aktiver Leistungstarif, alle aktivier-
baren Register werden auf dem Typen-
schild deklariert.
RS1, RS2 Anzeige Rückstellung. Der aktivierte Cursor
blinkt für die Dauer der Aktivierung einer
Rückstellsperre.
Der Cursor ist dauerhaft eingeschaltet,
Uhr
wenn die interne Geräteuhr das Tarifwerk
steuert. Der Cursor blinkt, wenn die Gang-
reserve der Geräteuhr erschöpft ist und die
Geräteuhr danach nicht gestellt wurde.
Der Cursor ist eingeschaltet, wenn sich der
SET
Zähler im Setmodus befindet.
Prüfmodus ist aktiv (Pfeil blinkt).
P
Lastgangspeicher ist aktiviert.
Lp
Steuerung der Tarife und Maxima
StE
durch externen Steuereingang.
Sparte/Kanal EDIS-Kz
1-1: 0.9.1
1-1: 0.9.2
1-1: 0.1.0
1-1: 1.2.1
1-1: 1.6.1
1-1: 1.2.2
1-1: 1.6.2
1-1: 1.8.1
1-1: 1.8.2
1-1: 3.8.1
1-1: 3.8.2
1-1: 1.1FF2
swb Messung und Abrechnung GmbH | Postfach 10 78 03 | 28078 Bremen

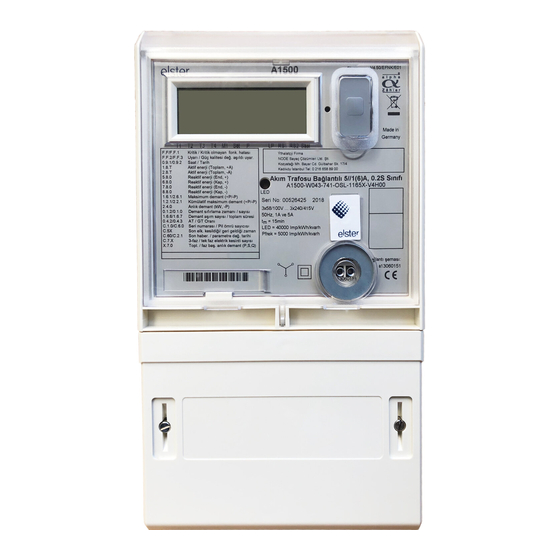

Bedienelemente
Display
1
optische Anzeigefortschaltung
2
Anzeigefortschalttaste
3
Energieimpulsdiode
4
Meßwandlerschild
5
optische Schnittstelle
6
EVU Plombierung
7
Display Feldlänge
HH:MM:SS 8
JJ:MM:TT 8
XX 2
XXX.XXX 6
X.XXX 4
XXX.XXX 6
X.XXX 4
XXXXX.XX 7
XXXXX.XX 7
XXXXX.XX 7
XXXXX.XX 7
im Fehlerfall (z.B. Phase fehlt) erscheint Fehlermeldung, sonst nicht
Anlauferkennung Phasenanzeige Einheit
EDIS-Kennzahl
Funktion
Aktuelle Uhrzeit
Aktuelles Datum
Anzahl Rückstellungen
Kumulatives Maximum, T1
Maximum, T1
Kumulatives Maximum, T2
Maximum, T2
Wirkenergie, T1
Wirkenergie, T2
Blindenergie, T1
Blindenergie, T2
1
2
3
4
5
6
7
Messwert
Maßeinheit
kW
kW
kW
kW
kWh
kWh
kvarh
kvarh
