Linke Seite
1
2
3
4
5
6
9
3
1
4
2

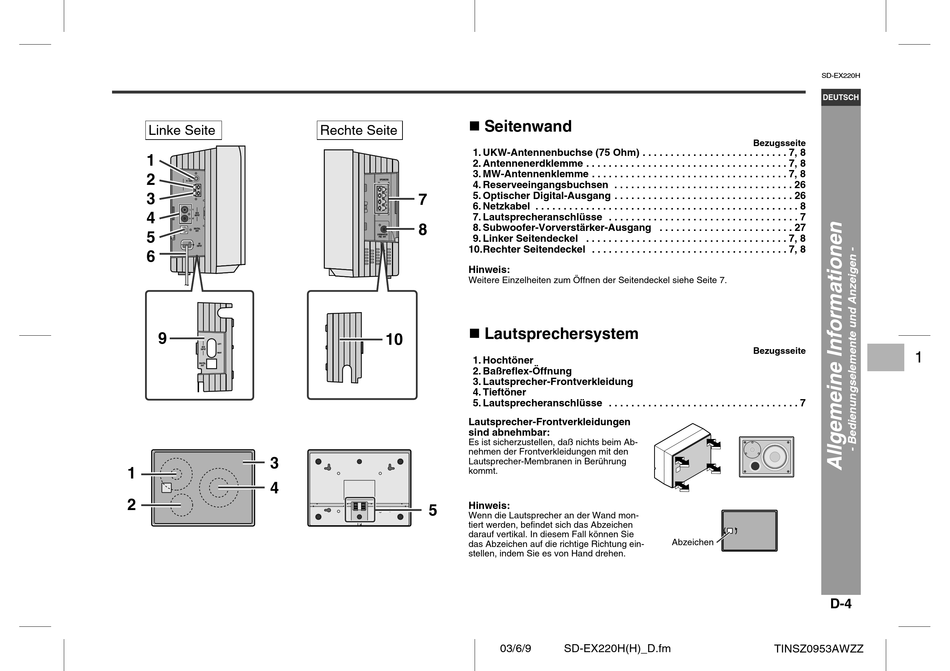

" Seitenwand
Rechte Seite
1. UKW-Antennenbuchse (75 Ohm) . . . . . . . . . . . . . . . . . . . . . . . . . . 7, 8
2. Antennenerdklemme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7, 8
3. MW-Antennenklemme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7, 8
4. Reserveeingangsbuchsen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
5. Optischer Digital-Ausgang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
7
6. Netzkabel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
7. Lautsprecheranschlüsse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
8
8. Subwoofer-Vorverstärker-Ausgang . . . . . . . . . . . . . . . . . . . . . . . . 27
9. Linker Seitendeckel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7, 8
10.Rechter Seitendeckel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7, 8
Hinweis:
Weitere Einzelheiten zum Öffnen der Seitendeckel siehe Seite 7.
" Lautsprechersystem
10
1. Hochtöner
2. Baßreflex-Öffnung
3. Lautsprecher-Frontverkleidung
4. Tieftöner
5. Lautsprecheranschlüsse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Lautsprecher-Frontverkleidungen
sind abnehmbar:
Es ist sicherzustellen, daß nichts beim Ab-
nehmen der Frontverkleidungen mit den
Lautsprecher-Membranen in Berührung
kommt.
Hinweis:
5
Wenn die Lautsprecher an der Wand mon-
tiert werden, befindet sich das Abzeichen
darauf vertikal. In diesem Fall können Sie
das Abzeichen auf die richtige Richtung ein-
stellen, indem Sie es von Hand drehen.
Abzeichen
03/6/9
SD-EX220H(H)_D.fm
SD-EX220H
DEUTSCH
Bezugsseite
Bezugsseite
1
2
3
4
5
6
7
8
D-4
