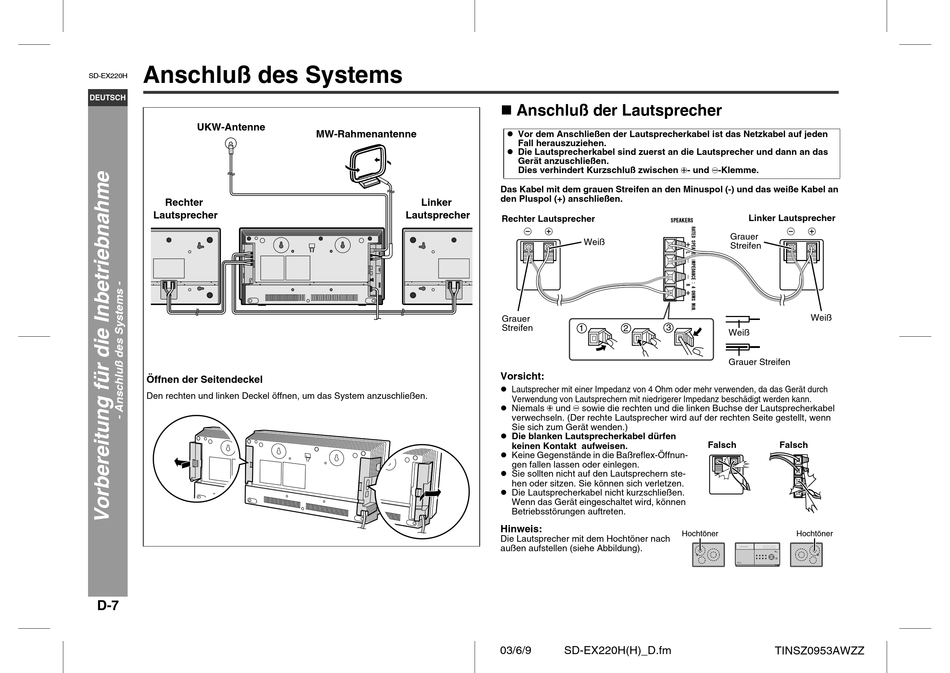

Anschluß des Systems
SD-EX220H
DEUTSCH
UKW-Antenne
Rechter
Lautsprecher
Öffnen der Seitendeckel
Den rechten und linken Deckel öffnen, um das System anzuschließen.
D-7
MW-Rahmenantenne
Linker
Lautsprecher
" Anschluß der Lautsprecher
! Vor dem Anschließen der Lautsprecherkabel ist das Netzkabel auf jeden
Fall herauszuziehen.
! Die Lautsprecherkabel sind zuerst an die Lautsprecher und dann an das
Gerät anzuschließen.
Dies verhindert Kurzschluß zwischen - und -Klemme.
Das Kabel mit dem grauen Streifen an den Minuspol (-) und das weiße Kabel an
den Pluspol (+) anschließen.
Rechter Lautsprecher
Weiß
Grauer
Streifen
2
3
1
Vorsicht:
! Lautsprecher mit einer Impedanz von 4 Ohm oder mehr verwenden, da das Gerät durch
Verwendung von Lautsprechern mit niedrigerer Impedanz beschädigt werden kann.
! Niemals
und
sowie die rechten und die linken Buchse der Lautsprecherkabel
verwechseln. (Der rechte Lautsprecher wird auf der rechten Seite gestellt, wenn
Sie sich zum Gerät wenden.)
! Die blanken Lautsprecherkabel dürfen
keinen Kontakt aufweisen.
! Keine Gegenstände in die Baßreflex-Öffnun-
gen fallen lassen oder einlegen.
! Sie sollten nicht auf den Lautsprechern ste-
hen oder sitzen. Sie können sich verletzen.
! Die Lautsprecherkabel nicht kurzschließen.
Wenn das Gerät eingeschaltet wird, können
Betriebsstörungen auftreten.
Hinweis:
Die Lautsprecher mit dem Hochtöner nach
außen aufstellen (siehe Abbildung).
03/6/9
SD-EX220H(H)_D.fm
Linker Lautsprecher
Grauer
Streifen
Weiß
Weiß
Grauer Streifen
Falsch
Falsch
Hochtöner
Hochtöner
