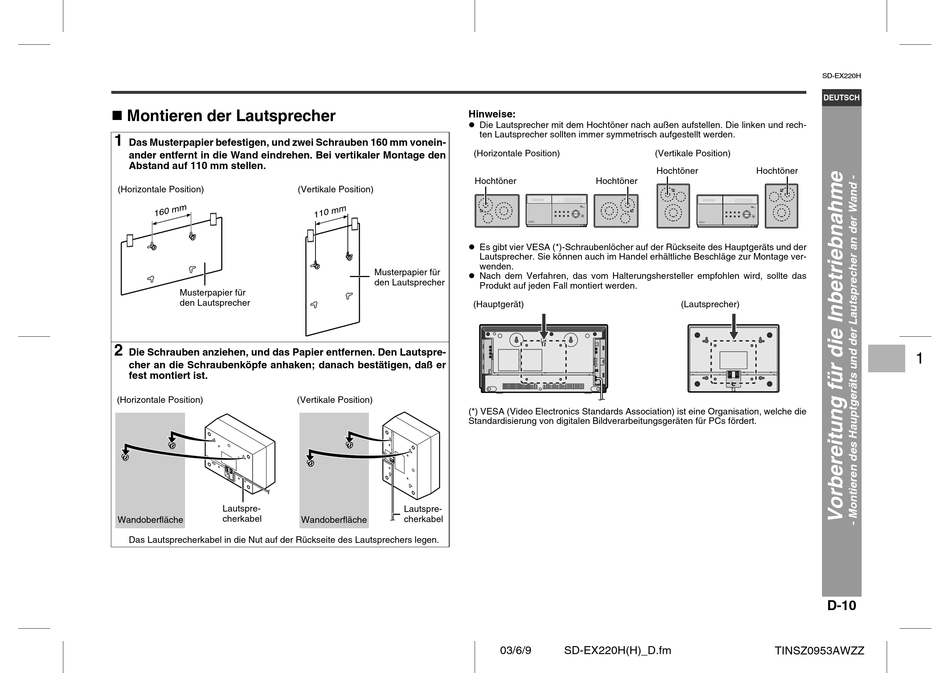

" Montieren der Lautsprecher
1
Das Musterpapier befestigen, und zwei Schrauben 160 mm vonein-
ander entfernt in die Wand eindrehen. Bei vertikaler Montage den
Abstand auf 110 mm stellen.
(Horizontale Position)
m
1 6 0 m
Musterpapier für
den Lautsprecher
2
Die Schrauben anziehen, und das Papier entfernen. Den Lautspre-
cher an die Schraubenköpfe anhaken; danach bestätigen, daß er
fest montiert ist.
(Horizontale Position)
Lautspre-
cherkabel
Wandoberfläche
Das Lautsprecherkabel in die Nut auf der Rückseite des Lautsprechers legen.
Hinweise:
! Die Lautsprecher mit dem Hochtöner nach außen aufstellen. Die linken und rech-
(Horizontale Position)
Hochtöner
(Vertikale Position)
m
1 1 0 m
! Es gibt vier VESA (*)-Schraubenlöcher auf der Rückseite des Hauptgeräts und der
Musterpapier für
! Nach dem Verfahren, das vom Halterungshersteller empfohlen wird, sollte das
den Lautsprecher
(Hauptgerät)
(Vertikale Position)
(*) VESA (Video Electronics Standards Association) ist eine Organisation, welche die
Standardisierung von digitalen Bildverarbeitungsgeräten für PCs fördert.
Lautspre-
cherkabel
Wandoberfläche
ten Lautsprecher sollten immer symmetrisch aufgestellt werden.
(Vertikale Position)
Hochtöner
Hochtöner
Lautsprecher. Sie können auch im Handel erhältliche Beschläge zur Montage ver-
wenden.
Produkt auf jeden Fall montiert werden.
03/6/9
SD-EX220H(H)_D.fm
SD-EX220H
DEUTSCH
Hochtöner
(Lautsprecher)
D-10
