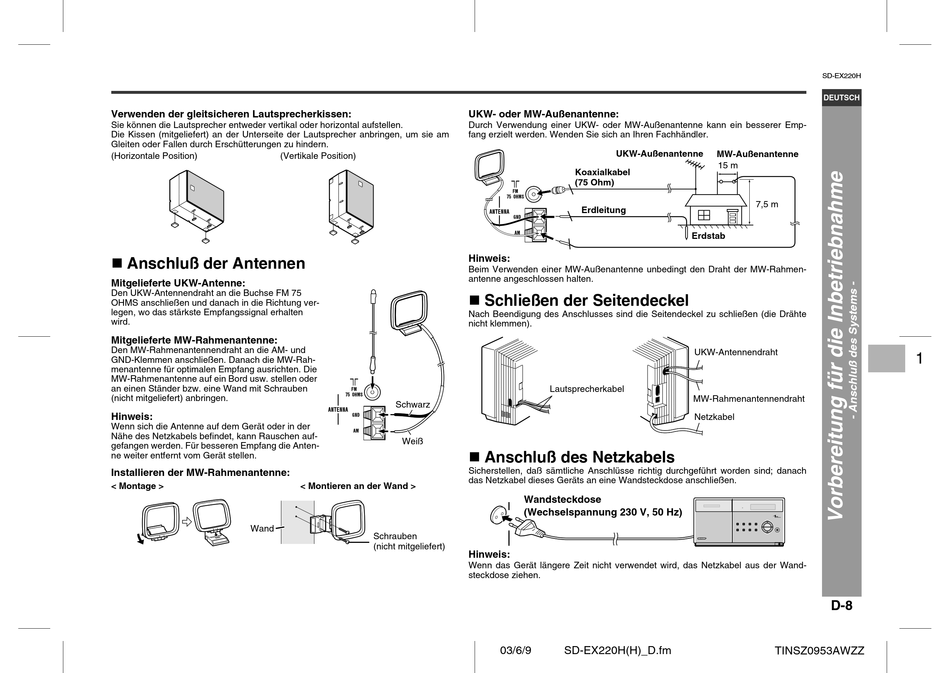

Verwenden der gleitsicheren Lautsprecherkissen:
Sie können die Lautsprecher entweder vertikal oder horizontal aufstellen.
Die Kissen (mitgeliefert) an der Unterseite der Lautsprecher anbringen, um sie am
Gleiten oder Fallen durch Erschütterungen zu hindern.
(Horizontale Position)
(Vertikale Position)
" Anschluß der Antennen
Mitgelieferte UKW-Antenne:
Den UKW-Antennendraht an die Buchse FM 75
OHMS anschließen und danach in die Richtung ver-
legen, wo das stärkste Empfangssignal erhalten
wird.
Mitgelieferte MW-Rahmenantenne:
Den MW-Rahmenantennendraht an die AM- und
GND-Klemmen anschließen. Danach die MW-Rah-
menantenne für optimalen Empfang ausrichten. Die
MW-Rahmenantenne auf ein Bord usw. stellen oder
an einen Ständer bzw. eine Wand mit Schrauben
(nicht mitgeliefert) anbringen.
Hinweis:
Wenn sich die Antenne auf dem Gerät oder in der
Nähe des Netzkabels befindet, kann Rauschen auf-
gefangen werden. Für besseren Empfang die Anten-
ne weiter entfernt vom Gerät stellen.
Installieren der MW-Rahmenantenne:
< Montage >
Wand
UKW- oder MW-Außenantenne:
Durch Verwendung einer UKW- oder MW-Außenantenne kann ein besserer Emp-
fang erzielt werden. Wenden Sie sich an Ihren Fachhändler.
Hinweis:
Beim Verwenden einer MW-Außenantenne unbedingt den Draht der MW-Rahmen-
antenne angeschlossen halten.
" Schließen der Seitendeckel
Nach Beendigung des Anschlusses sind die Seitendeckel zu schließen (die Drähte
nicht klemmen).
Schwarz
Weiß
" Anschluß des Netzkabels
Sicherstellen, daß sämtliche Anschlüsse richtig durchgeführt worden sind; danach
das Netzkabel dieses Geräts an eine Wandsteckdose anschließen.
< Montieren an der Wand >
Schrauben
(nicht mitgeliefert)
Hinweis:
Wenn das Gerät längere Zeit nicht verwendet wird, das Netzkabel aus der Wand-
steckdose ziehen.
UKW-Außenantenne
Koaxialkabel
(75 Ohm)
Erdleitung
Lautsprecherkabel
Wandsteckdose
(Wechselspannung 230 V, 50 Hz)
03/6/9
SD-EX220H(H)_D.fm
SD-EX220H
DEUTSCH
MW-Außenantenne
15 m
7,5 m
Erdstab
UKW-Antennendraht
MW-Rahmenantennendraht
Netzkabel
D-8
TINSZ0953AWZZ
1
2
3
4
5
6
7
8
