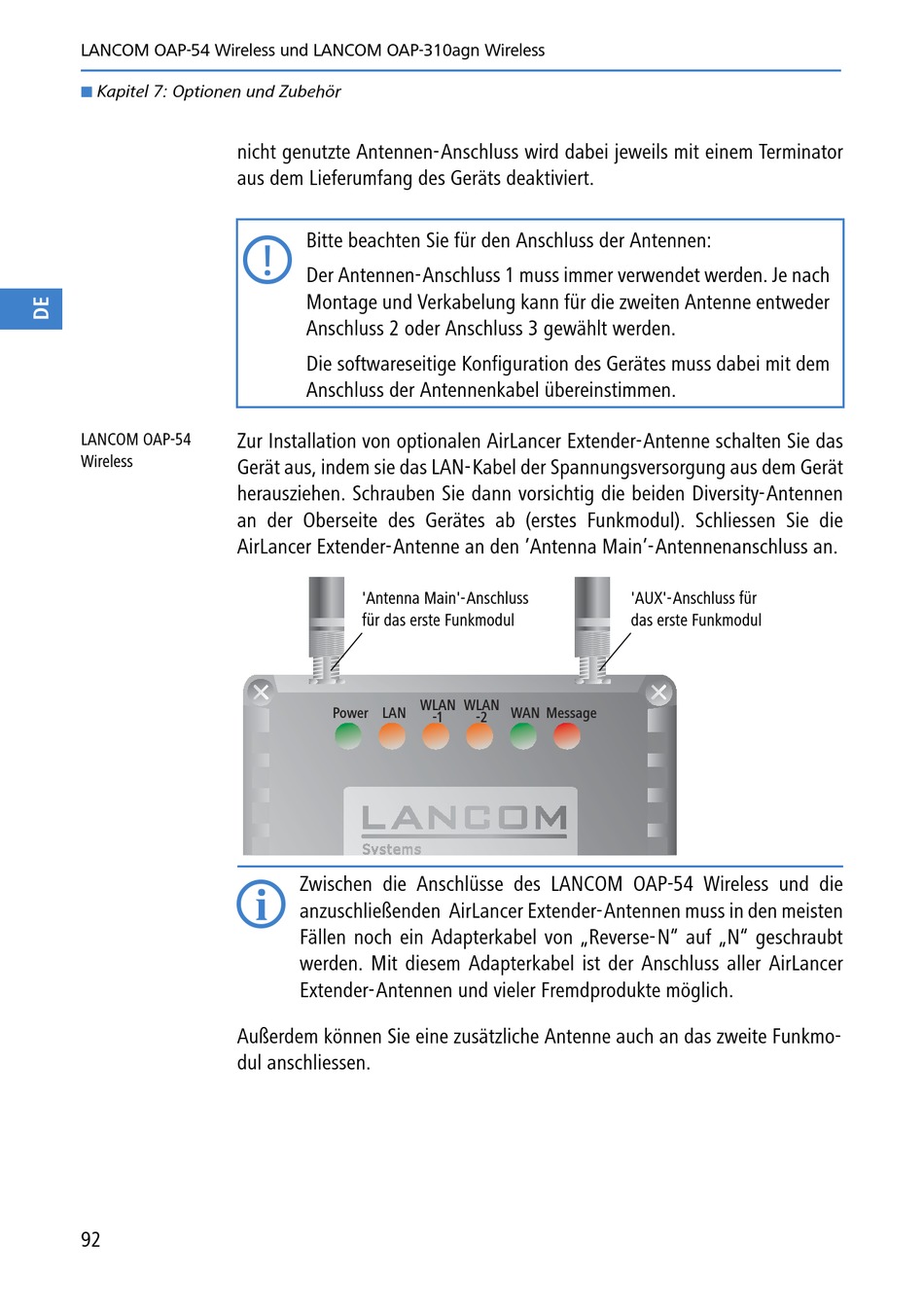

LANCOM OAP-54 Wireless und LANCOM OAP-310agn Wireless
Kapitel 7: Optionen und Zubehör
nicht genutzte Antennen-Anschluss wird dabei jeweils mit einem Terminator
aus dem Lieferumfang des Geräts deaktiviert.
LANCOM OAP-54
Zur Installation von optionalen AirLancer Extender-Antenne schalten Sie das
Wireless
Gerät aus, indem sie das LAN-Kabel der Spannungsversorgung aus dem Gerät
herausziehen. Schrauben Sie dann vorsichtig die beiden Diversity-Antennen
an der Oberseite des Gerätes ab (erstes Funkmodul). Schliessen Sie die
AirLancer Extender-Antenne an den 'Antenna Main'-Antennenanschluss an.
Außerdem können Sie eine zusätzliche Antenne auch an das zweite Funkmo-
dul anschliessen.
92
Bitte beachten Sie für den Anschluss der Antennen:
Der Antennen-Anschluss 1 muss immer verwendet werden. Je nach
Montage und Verkabelung kann für die zweiten Antenne entweder
Anschluss 2 oder Anschluss 3 gewählt werden.
Die softwareseitige Konfiguration des Gerätes muss dabei mit dem
Anschluss der Antennenkabel übereinstimmen.
'Antenna Main'-Anschluss
für das erste Funkmodul
WLAN
WLAN
Power LAN
-1
Zwischen die Anschlüsse des LANCOM OAP-54 Wireless und die
anzuschließenden AirLancer Extender-Antennen muss in den meisten
Fällen noch ein Adapterkabel von „Reverse-N" auf „N" geschraubt
werden. Mit diesem Adapterkabel ist der Anschluss aller AirLancer
Extender-Antennen und vieler Fremdprodukte möglich.
'AUX'-Anschluss für
das erste Funkmodul
WAN Message
-2
