Hardware-Schnellübersicht
LANCOM OX-6402

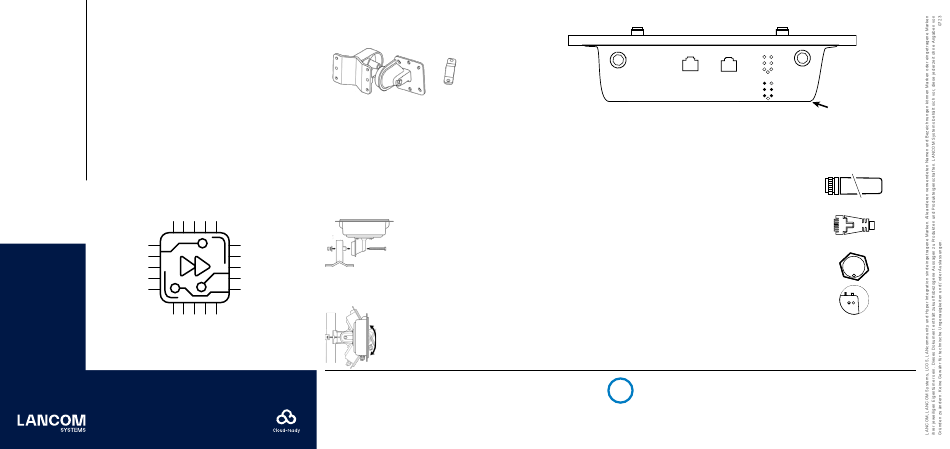

Montage
➀ ➁ ➂
➁
Verschrauben Sie den Anschlussflansch mit den vier
beiliegenden Schrauben sowie den zugehörigen Unterleg-
scheiben an der Rückseite des Gehäuses.
Achten Sie beim Befestigen des Klemmprofils ➂ unbedingt
auf ein gleichmäßiges Anziehen der Befestigungsschrauben
mit einem maximalen Drehmoment von 7 Nm!
Wandmontage
Verwenden Sie den Montagearm ➀ als Schablone.
Verschrauben Sie den Montagearm mit den bei liegenden
Schrauben und Dübeln an der Wand.
Befestigen Sie den Access Point mit dem Anschluss-
flansch ➁ am Montagearm ➀. Verwenden Sie dazu die
M8x110-Schraube mit Federring, Unterlegscheibe und Mutter.
Mastmontage
➂
Legen Sie das Klemmprofil um den Mast. Verschrauben
Sie das Klemmprofil mit den beiliegenden Schrauben am
Montagearm.
Um die Hauptstrahlrichtung der
integrierten Antennen zu verän dern,
neigen Sie den Access Point mit dem
Anschlussflansch gegenüber dem
Montagearm nach oben oder unten.
Beachten Sie unbedingt vor Inbetriebnahme die im beiliegenden Installation Guide aufgeführten
Informationen zur bestimmungsgemäßen Verwendung!
Betreiben Sie das Gerät nur mit einer fachmännisch installierten Strom versorgung an einer
nahegelegenen und jederzeit frei zugänglichen Steckdose.
Der Netzstecker des Gerätes muss frei zugänglich sein.
Bitte beachten Sie, dass eine Supportleistung für Fremdherstellerzubehör
(SFP und DAC) ausgeschlossen ist.
➃
WLAN1 Ant1
ETH1 (PoE)
➃ ➄
➃ WLAN-Antennenanschlüsse
Schrauben Sie die mitgelieferten WLAN-Antennen an die Anschlüsse auf beiden Seiten des Gerätes. An
jedem Antennenanschluss liegt sowohl das 2,4 GHz- als auch das 5 GHz-WLAN-Signal an (Dual Band).
➄ ETH1 (PoE)-, ETH2 (PoE-Passthrough)-Schnittstellen
Über den ETH1 (PoE)-Anschluss wird das Gerät gleichzeitig mit Strom versorgt. Stecken Sie dazu das
mitgelieferte wasserdichte Netzwerkkabel in den ETH1 (PoE)-Anschluss und verschrauben Sie das Kabel
sorgfältig. Verbinden Sie das andere Ende des Netzwerkkabels mit einer freien PoE-fähigen Netzwerk-
anschlussdose Ihres lokalen Netzwerks bzw. mit einem PoE-Injektor. Verbinden Sie die Schnittstelle ETH2
optional mit einem via PoE Passthrough mit Strom zu versorgenden Gerät.
➅ Reset-Taster (im LED-Block)
Um die Standard-Konfiguration im Gerät wiederherzustellen, drücken Sie die Reset-Taste am Gerät so
lange, bis die LEDs am Gerät erloschen sind. Bei dem nun automatisch folgenden Neustart lädt das Gerät
die Standard- Konfiguration.
➆ Erdung
Befestigen Sie das grün/gelbe Erdungskabel auf der einen Seite mit der beiliegenden Schraube am
Gehäuse und auf der anderen Seite an einem geeigneten Erdleiter.
Das sollten Sie beim Aufstellen beachten
i
→ Das Gehäuse des Gerätes kann sich im Betrieb erwärmen.
→ Stellen Sie sicher, dass das Gerät bei einer Außentemperatur von über 60°C berührsicher
montiert ist.
→ Bei speziell angefertigten Outdoor-Ethernetkabeln ist auf einen kurzen Steckerknickschutz
der Kabel zu achten.
➃
WLAN1 Ant2
PWR
ETH2
ETH1 WLAN1
ETH2 WLAN2
Reset
➆
➄ ➅ ➃
