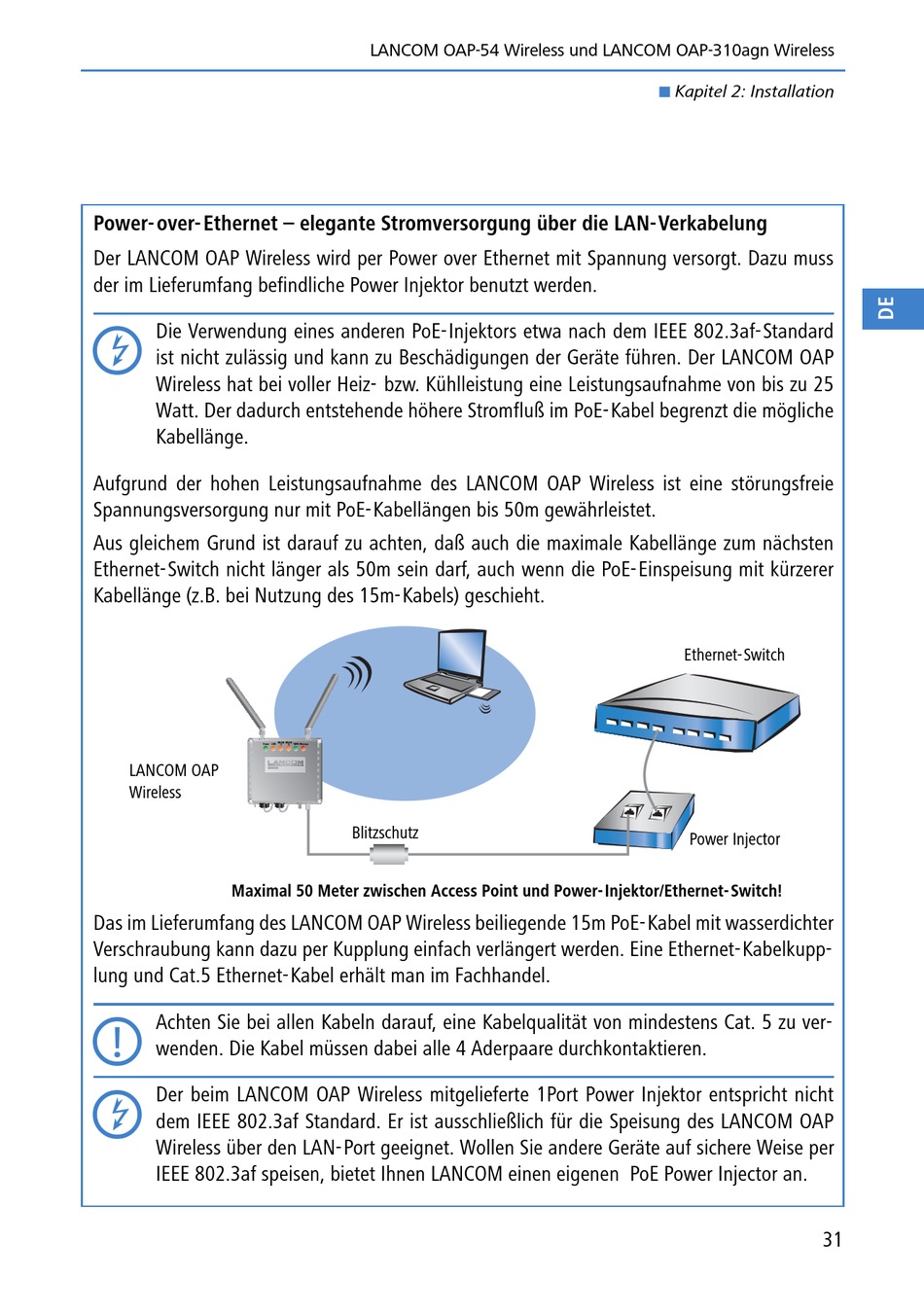

Power- over- Ethernet – elegante Stromversorgung über die LAN-Verkabelung
Der LANCOM OAP Wireless wird per Power over Ethernet mit Spannung versorgt. Dazu muss
der im Lieferumfang befindliche Power Injektor benutzt werden.
Die Verwendung eines anderen PoE-Injektors etwa nach dem IEEE 802.3af-Standard
ist nicht zulässig und kann zu Beschädigungen der Geräte führen. Der LANCOM OAP
Wireless hat bei voller Heiz- bzw. Kühlleistung eine Leistungsaufnahme von bis zu 25
Watt. Der dadurch entstehende höhere Stromfluß im PoE-Kabel begrenzt die mögliche
Kabellänge.
Aufgrund der hohen Leistungsaufnahme des LANCOM OAP Wireless ist eine störungsfreie
Spannungsversorgung nur mit PoE-Kabellängen bis 50m gewährleistet.
Aus gleichem Grund ist darauf zu achten, daß auch die maximale Kabellänge zum nächsten
Ethernet-Switch nicht länger als 50m sein darf, auch wenn die PoE-Einspeisung mit kürzerer
Kabellänge (z.B. bei Nutzung des 15m-Kabels) geschieht.
Power LAN
LANCOM OAP
Wireless
Maximal 50 Meter zwischen Access Point und Power-Injektor/Ethernet-Switch!
Das im Lieferumfang des LANCOM OAP Wireless beiliegende 15m PoE-Kabel mit wasserdichter
Verschraubung kann dazu per Kupplung einfach verlängert werden. Eine Ethernet-Kabelkupp-
lung und Cat.5 Ethernet-Kabel erhält man im Fachhandel.
Achten Sie bei allen Kabeln darauf, eine Kabelqualität von mindestens Cat. 5 zu ver-
wenden. Die Kabel müssen dabei alle 4 Aderpaare durchkontaktieren.
Der beim LANCOM OAP Wireless mitgelieferte 1Port Power Injektor entspricht nicht
dem IEEE 802.3af Standard. Er ist ausschließlich für die Speisung des LANCOM OAP
Wireless über den LAN-Port geeignet. Wollen Sie andere Geräte auf sichere Weise per
IEEE 802.3af speisen, bietet Ihnen LANCOM einen eigenen PoE Power Injector an.
LANCOM OAP-54 Wireless und LANCOM OAP-310agn Wireless
WLAN
WLAN
WAN Message
-1
-2
Blitzschutz
Kapitel 2: Installation
Ethernet-Switch
Power Injector
31
