Kapitel 6—Installationsanforderungen

Safe Torque Off (STO)

Der PowerXL DG1 Frequenzumrichter enthält eine Safe
Torque Off (STO)-Funktionalität als Standard und bietet:
Potenzialtrennung von der Steuerkarte stoppt den IGBT
●
von der Ansteuerung.
SIL1-Zertifizierung funktionaler Sicherheit: IEC/EN
●
61800-5-2 und DIN EN ISO 13849 Kategorie 1, Stufe C.
Höhere Kategoriestufen sind mit Sicherheitsrelais zu
●
erreichen.

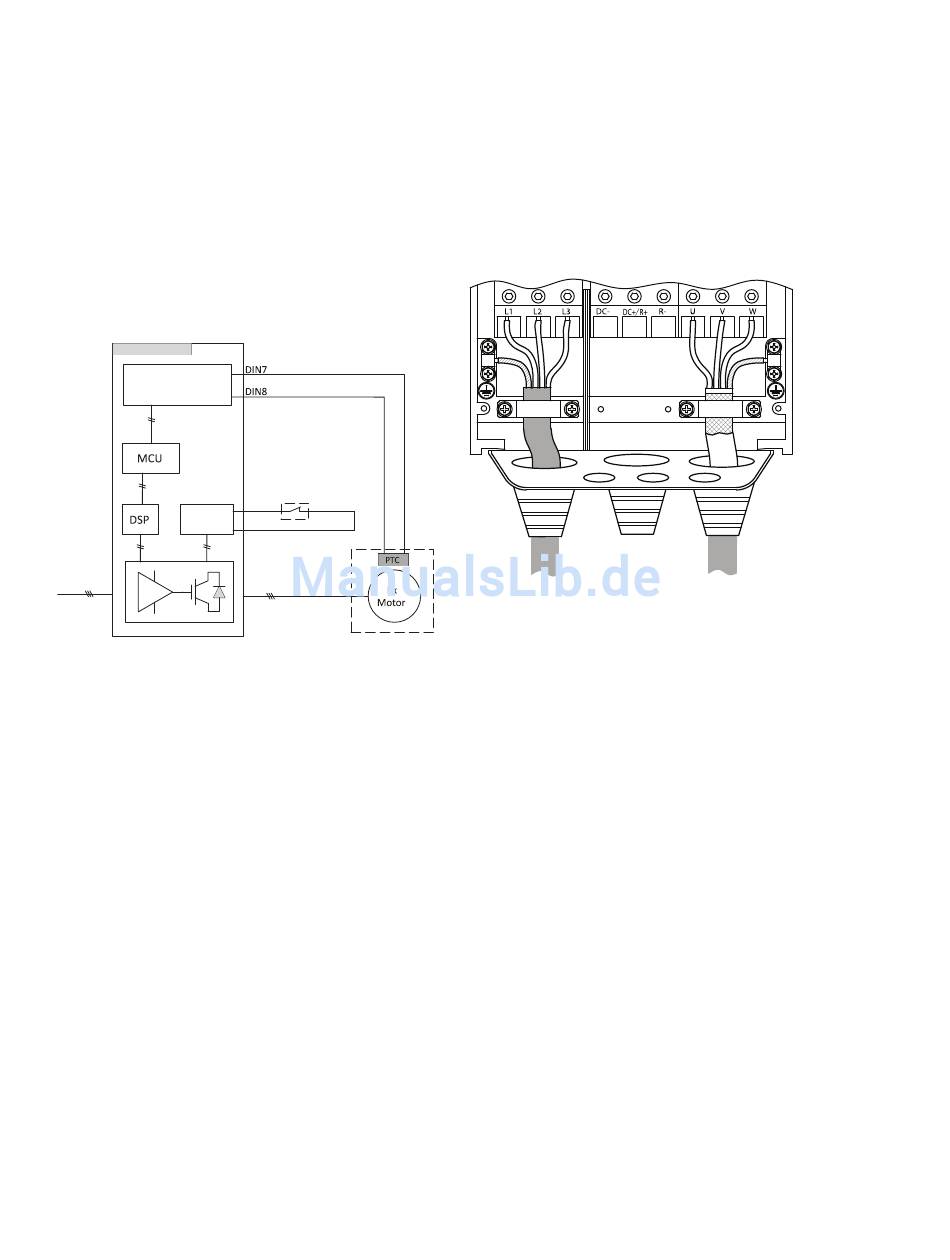

Abbildung 23. Thermistor STO-Schaltbild

UMRICHTER
Thermistor-
Schaltung
STO-
Schaltung
Drehstromzufuhr
38 Frequenzumrichter PowerXL DG1-Serie MN040002DE—März 2014 www.eaton.com
Schalter oder
Relais für STO
( )
mit Ruhekontakt

Anschluss an den Leistungsteil

Abbildung 24 zeigt die allgemeinen Anschlüsse für den
Frequenzumrichter im Leistungsteil.

Drehstromeingangsanschluss

Abbildung 24. Anschluss an den Leistungsteil

Netz

Klemmenbezeichnungen im Leistungsteil

L1, L2, L3: Anschlussklemmen für die
●
Versorgungsspannung (Eingang, Eingangsspannung)
U, V, W: Anschlussklemmen für die Drehstromleitung zum
●
AC-Motor (Ausgang, Frequenzumrichter)
Schutzleiter (PE): Anschluss für den Schutzleiter
●
(Bezugspotenzial). PES mit montierter Kabelführungsplatte
für abgeschirmte Kabel.
Motor
