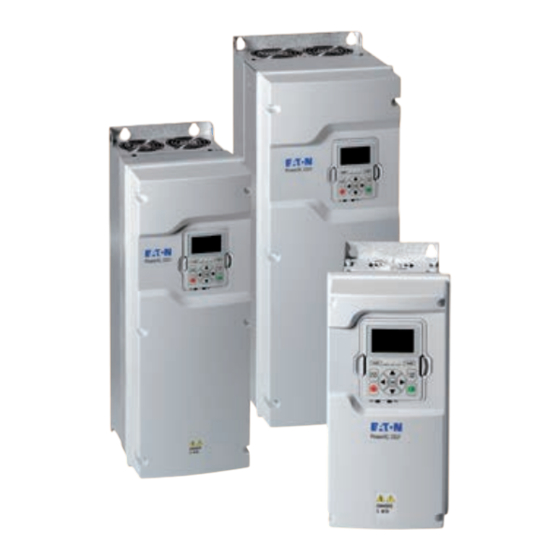

- Seite 1 PowerXL™ Frequenzumrichter DG1 www.eaton.eu/dg1 Alles inklusive! PowerXL™ Frequenzumrichter DG1...
- Seite 2 Ihre Antriebstechnik. Vom Motorstart einfachster Maschinen bis hin zur Drehzahlregelung komplexer Anwendungen – Eaton unterstützt Sie mit der passenden Antriebstechnik. Mit PowerXL profitieren Sie dabei von optimierten Gerätereihen und einem vielfältigen Sortiment für den energieeffizenten Einsatz in verschiedenen Applikationen.
- Seite 3 Motorstarter über den Softstarter bis hin zum Frequenzumrichter – das Portfolio der SmartWire-DT-kompatiblen Geräte ist umfangreich und wird kontinuierlich weiter ausgebaut. In mehr als 150 Ländern ist Eaton für seine Kunden vor Ort: www.eaton.eu/electrical/customersupport CAD-Daten zu unseren Produkten finden Sie auf www.eaton.eu/cad...
- Seite 4 Handhabung ist. Mit einem Schwerpunkt auf Pumpen, Lüftern und Förderbändern sowie dem allgemeinen Maschinenbau ergänzt der DG1 gezielt das Eaton-Angebot. So können Kunden von der einfachen bis zur komplexen Anwendung immer das richtige Produkt wählen – auch für Serienproduktion im Anlagenbau und darüber hinaus an.
- Seite 5 Schutzart der Geräte wieder: Alle Typen mit Anschließend kann die Applikation direkt in einer Leistung von bis zu 160 kW sind in Betrieb genommen werden. den Schutzarten IP21 und IP54 bei Eaton erhältlich. Vereinfachende Technik Selbsterklärende Typenschlüssel, Auto- Tune-Funktionen, bequeme Parametrierung mit nur 18 Basisparametern sowie schnelle Projektierung und Inbetriebnahme –...
- Seite 6 DG1 – das Multitalent für anspruchsvolle Applikationen. Der Frequenzumrichter DG1 ist der ideale Partner für anspruchsvolle drehzahl- und drehmomentabhängige Anwendungen. Er überzeugt durch einen weiten Leistungsbereich bis 160 kW, Kompaktheit und hohe Funktionalität. Zur optimalen Anpassung an die Applikation steht ein „Dual Rating“ zur Verfügung: 150 % Überlast für Maschinen-Anwendungen, 110 % für Pumpen und Lüfter.
- Seite 7 Für alle Fälle gewappnet Echtzeituhr, Timer- und Kalenderfunktionen Vier Standard-Applikationen stellen zugeschnittene Parametersätze für den Die Frequenzumrichter sind mit einer Anwender bereit. Damit erfolgt eine internen Echtzeituhr ausgerüstet. optimale Anpassung an die jeweiligen Batteriegepuffert versieht sie Anforderungen, nicht benötigte Parameter Fehlermeldungen mit einem Zeitstempel und Funktionen werden einfach und kann über zusätzliche Timer- und...
- Seite 8 Energiemanagement Energiesparfunktion Energiekosten-Rechner Aktive Energiesteuerung Der integrierte Energiekosten-Rechner U/f Energieeinsparung in % 10,0% minimiert Energieverluste liefert einen direkten Vergleich zu einer 8,0% durch das patentierte konventionellen Schützsteuerung. Nach 6,0% Verfahren der dynamischen Eingabe der Energie-Kosten vom lokalen 4,0% 2,0% Anpassung der U/f-Kurve zur Optimierung Versorger kann sofort abgelesen werden, 0,0% des Wirkungsgrads.
- Seite 9 Anschluss leicht gemacht Alle Steuerklemmen für analoge und digitale Anschlüsse Der DG1 ist in seiner Grundausstattung Mit der Funktion Safe Torque Off (STO) umfassend mit analogen und digitalen erfüllt der DG1 die grundlegendste I/Os ausgerüstet. Insgesamt verfügt die antriebsintegrierte Sicherheitsfunktion. Sie Basisvariante über: stellt sicher, dass der Motor im Bedarfsfall drehmomentfrei bleibt und ein ungewollter...
- Seite 10 Motor- und Anlagenschutz Fliegender Start Kipp-Schutz Der DG1 ist in der Lage die Kontrolle über Kommt es zur Überlastung des Motors, so „kippt“ er und bricht drastisch in der Motoren, die von einer Last angetrieben werden bevor der Frequenzumrichter Drehzahl ein und kommt möglicherweise in Betrieb gehen konnte, im laufenden zum Stillstand.
- Seite 11 Betrieb einfach gemacht Festfrequenzen Sollwert-Potentiometer leicht auftreten müssen, um die Ladung dann sanft auf können. das nächste Band zu übergeben. Der DG1 Ist ein Betrieb mit vorgegebenen bietet dafür zwei umschaltbare Rampen, Geschwindigkeiten gewünscht, so Umschaltbare Rampenzeiten die individuell als S-Rampe konfiguriert können bis zu acht Festfrequenzen Manche Prozesse erfordern werden können.
- Seite 12 So sind Aufzeichnungen im 10ms Raster für bis zu acht Kanäle gleichzeitig möglich. Die Power Xpert inControl dient nicht nur der DG1 als Plattform, sondern wird auch für alle zukünftigen kommunikationsfähigen Eaton-Geräte eingesetzt werden. Seriell oder Ethernet Die Verbindung zum PC kann sowohl über eine serielle RS485 Verbindung hergestellt werden als auch über Ethernet. Auf dem DG1 sind beide Hardware-Schnittstellen vorhanden, die Power Xpert inControl hat für beide Schnittstellen Treiber.
- Seite 13 Parametrierung Online wie offline Die Parametrierfunktion beinhaltet eine einfache und verständlich aufgebaute Oberfläche. Mithilfe des Editors können die Frequenzumrichter online oder offline parametriert werden. Im Onlinemodus gibt es zudem die Möglichkeit, Monitorwerte für die Diagnose zu verwenden. Internes Oszilloskop im DG1 Schnellere Analysen im 10 ms-Raster Der DG1 kann zusammen mit der Power Xpert inControl bis zu 8 Signale gleichzeitig aufzeichnen.
-
Seite 14: Applikationsbeispiele
Auswahl des für die jeweilige Applikation erforderlichen Antriebs sowie für die entsprechend zuzuordnenden Schalt- und Schutzorgane, Drosseln und Filter. Alle Angaben enthalten die entsprechenden Artikelnummern. www.eaton.eu/selectiontools Netzrückwirkungen Rückwirkungen in das Netz Über den Harmonics-Estimator können die netzharmonischen Rückwirkungen berechnet werden. - Seite 15 Pumpen & Kompressoren Kosten senken bei Druckerhöhungspumpen Zur optimalen Anpassung an die Anforderungen steht für Druckerhöhungspumpen ein „Dual Rating“ zur Verfügung: 150 % Überlast für Maschinen-Anwendungen, 110 % für Pumpen und Lüfter. Wenn die Applikation nur eine Überlast von 110 % erfordert, kann ein ursprünglich für 150 % Überstrom ausgelegter DG1 auch die nächst größere Motorleistung antreiben.
- Seite 16 Pumpen & Kompressoren Kältekompressoren Für Kältekompressoren nutzt der Frequenzumrichter DG1 die Auslegung mit 110 % Überlast. Alternativ zur U/f-Steuerung kann die sensorlose Vektorregelung genutzt werden. In Verbindung mit der Energiesparfunktion werden so optimale Ergebnisse erzielt. Fortschrittliche Kompressor-Steuerung Zuverlässig und Wartungsfreundlich Einfache Erstinbetriebnahme durch Startup Wizzard –...
- Seite 17 Pumpen & Kompressoren Feuerlöschpumpen individuell konfigurieren Besondere Anforderungen werden an Feuerlöschpumpen gestellt. Prinzipiell sollen diese Pumpen nie benutzt werden, doch im Notfall wird ein Einsatz über die Belastungsgrenze hinaus gefordert. Hier zählen Robustheit und die Vermeidung einer Abschaltung bei Gerätefehlern. Anlagensteuerung Besondere Zuverlässigkeit Frequenzausblendung –...
- Seite 18 Fördertechnik Sicherer Transport auf Förderbändern Für einen optimalen Lauf der Transportbänder wird die sensorlose Vektorregelung eingesetzt, die auch bei Lastschwankungen die Drehzahl optimal konstant halten kann. Da es betriebsmäßig zu Überlasten kommen kann, ist eine Auslegung mit 150 % Überlast und linearer Kennlinie sinnvoll. Förderband Motorsteuerung 8 Festfrequenzen –...
- Seite 19 Fördertechnik Unerschütterlich am Rütteln Zement-Rüttler sind permanent Staub ausgesetzt. Durch die Exzenter-Last werden extreme Stromschwankungen hervorgerufen. Diese gilt es im Zwischenkreis abzupuffern. Motorsteuerung Besondere Zuverlässigkeit 200 % Spitzen-Drehmoment – unabhängig davon, das der DG1 Bewusst robust – alle Geräte liefern volle Leistung bei 150 % Überlast für 60 Sekunden alle 10 Minuten bereitstellt, Umgebungstemperaturen von bis zu +50°C (IP21 und IP54) und bietet er für kritische Situationen alle 20 Sekunden für 2 Sekunden...
- Seite 20 Landwirtschaft Ideal, wenn Kraft gefordert ist – Schneckenförderer Extruder und Förderschnecken haben erhöhte Anforderungen ans Drehmoment. Ist die Maschine kalt oder das zu fördernde Material verfestigt, so kommt es zu extremen Überlasten. Die sensorlose Vektorregelung (SLV) der DG1-Frequenzumrichter bietet kurzzeitig bis zu 200 % Drehmoment.
- Seite 21 Umgebungstemperatur von bis zu +50°C ohne Derating voll Prozessbedingt anfällt. einsatzfähig. Mit Derating kann bis +60°C sicher gearbeitet werden. Ist ein explosionsgeschützer Aufbau erforderlich, so kann Eaton Auch in ungewöhnlich heißer Umgebung können DG1- auch dafür eine Lösung bieten. Frequenzumrichter Seite an Seite oder in kleinen Schaltschränken platzsparend aufgebaut werden.
- Seite 22 Öl & Gas Pferdekopfpumpen überall betreiben Der Frequenzumrichter DG1 ist ein Sprachtalent, von Haus aus mehrsprachig. So können Anwender weltweit die Anlage in ihrer Landessprache betreiben und sprachbedingte Fehlerpotenziale reduzieren. Anlagensteuerung Management und Kommunikation Immer in Landessprache – neben der Basissprache Englisch Applikationsspezifische Fehler –...
- Seite 23 HVAC Sparsam mit Energie bei Lüftern Während für eine Maschinenanwendung eine Auslegung mit 150 % Überlast erforderlich ist, reicht bei Lüfter-Applikationen 110 %. Bei einer 110 %-Auslegung kann der DG1 eine Motorleistungsstufe kleiner gewählt werden, um Anschaffungskosten zu reduzieren. Energieeinsparung bei Lüftern Anlagensteuerung Energiesparfunktion –...
- Seite 24 Programmierkabel RJ45/USB DXG-CBL-PCCABLE 419 x 169 x 244 558 x 200 x 252 Für weitere technischen Daten und Informationen besuchen Sie bitte 630 x 243 x 290 unsere Internetseite: 888 x 290 x 344 1035 x 486 x 371 www.eaton.eu/dg1...
- Seite 25 Repairs Verfügung. Ersatzgeräte und Ersatzteile für aktuelle und ausgelaufene Dienstleistungsprodukte Produkte, Direkt-/Gewährleistungsaustausch für ausgewählte Zu den Produkten von Eaton bietet der After Sales Service Produkte, Reparaturen passende Dienstleistungsprodukte an. Online Services Downloads, FAQs und interaktive Störungssuche *0,14 Euro pro Minute aus dem Netz der Deutschen Telekom...
- Seite 26 Auftragsbestätigung sowie die technische Dokumentation von Eaton. Auch Fotos und Abbildungen gewährleisten keine bestimmte Gestaltung oder Funktionalität. Deren Weiterverwendung in jeglicher Form muss von Eaton vorab genehmigt werden. Das gleiche gilt für Marken (insbesondere Eaton, Moeller, Cutler-Hammer, Cooper, Bussmann). Es gelten die Verkaufsbedingungen von Eaton, wie sie auf den Internet-Seiten von Eaton und auf Auftragsbestätigungen von Eaton zu finden sind.
