Eaton PowerXL DG1-Serie Installationshandbuch Seite 41

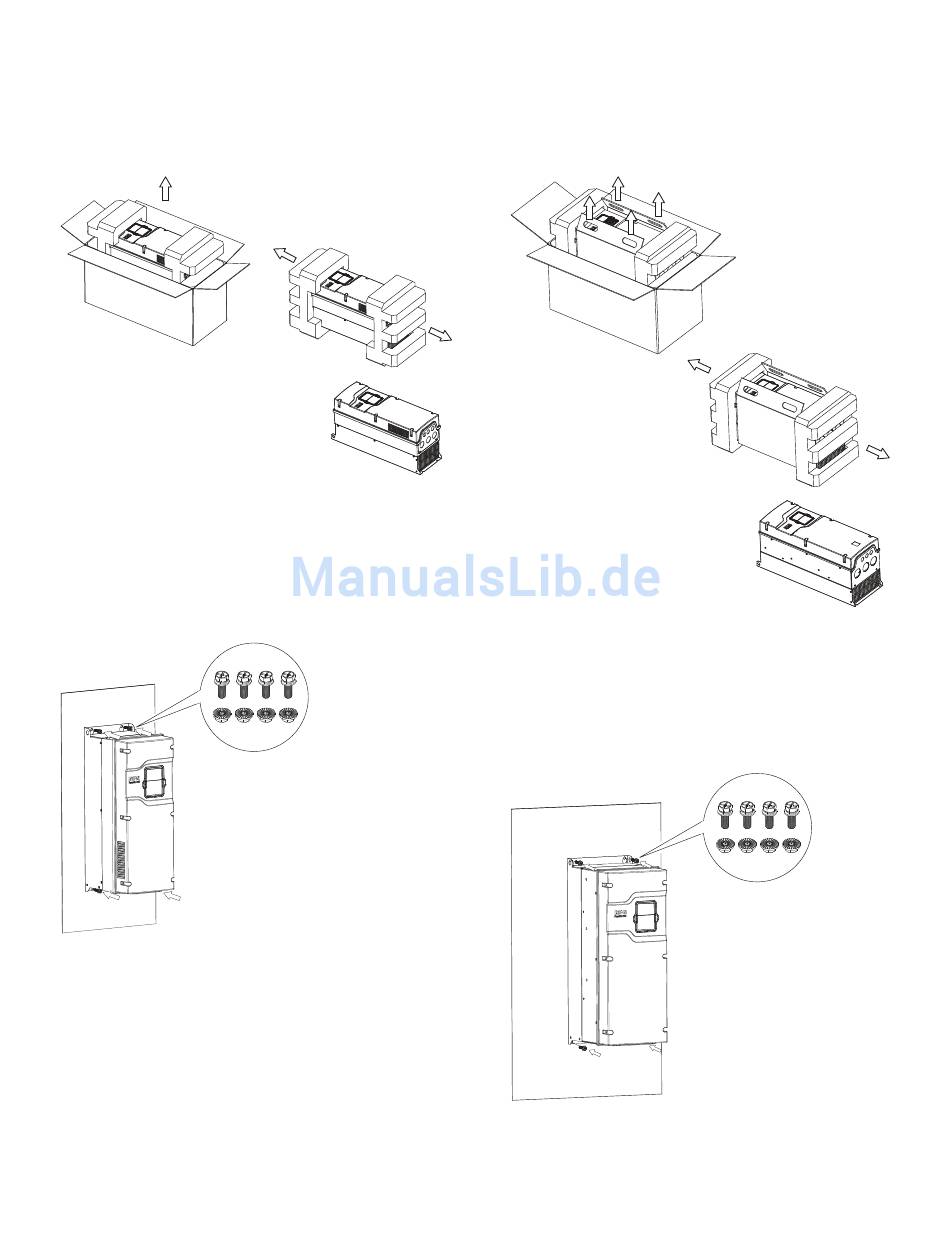

FR3 Anbauanleitung
Schritt 1: Frequenzumrichter aus dem Karton herausheben.
Verpackung entfernen.
Schritt 2: Frequenzumrichter mit vier M6x15 oder 1/4 Zoll
Schrauben und vier M6 oder 1/4 Zoll Muttern an
der Montageplatte befestigen.
Öffnungsabmessungen in der Montageplatte
sollten den erforderlichen Abmessungen folgen
(siehe die auf die Außenseite des Kartons
gedruckte Montageschablone für den
Frequenzumrichter).
Schraube: Vier M6x15
oder 1/4 Zoll
Mutter: Vier M6
oder 1/4 Zoll
FR4 Anbauanleitung
Schritt 1: Frequenzumrichter mit der Pappe aus dem Karton
Schritt 2: Frequenzumrichter mit vier M8x15 oder 3/8 Zoll
Frequenzumrichter PowerXL DG1-Serie MN040002DE—März 2014 www.eaton.com
Kapitel 6—Installationsanforderungen
herausheben. Verpackung entfernen.
Schrauben und vier M8 oder 3/8 Zoll Muttern an
der Montageplatte befestigen.
Öffnungsabmessungen in der Montageplatte
sollten den erforderlichen Abmessungen folgen
(siehe die auf die Außenseite des Kartons
gedruckte Montageschablone für den
Frequenzumrichter).
Schraube: Vier M8x15
oder 3/8 Zoll
Mutter: Vier M8
oder 3/8 Zoll
27
