V/Hz-Kennlinie

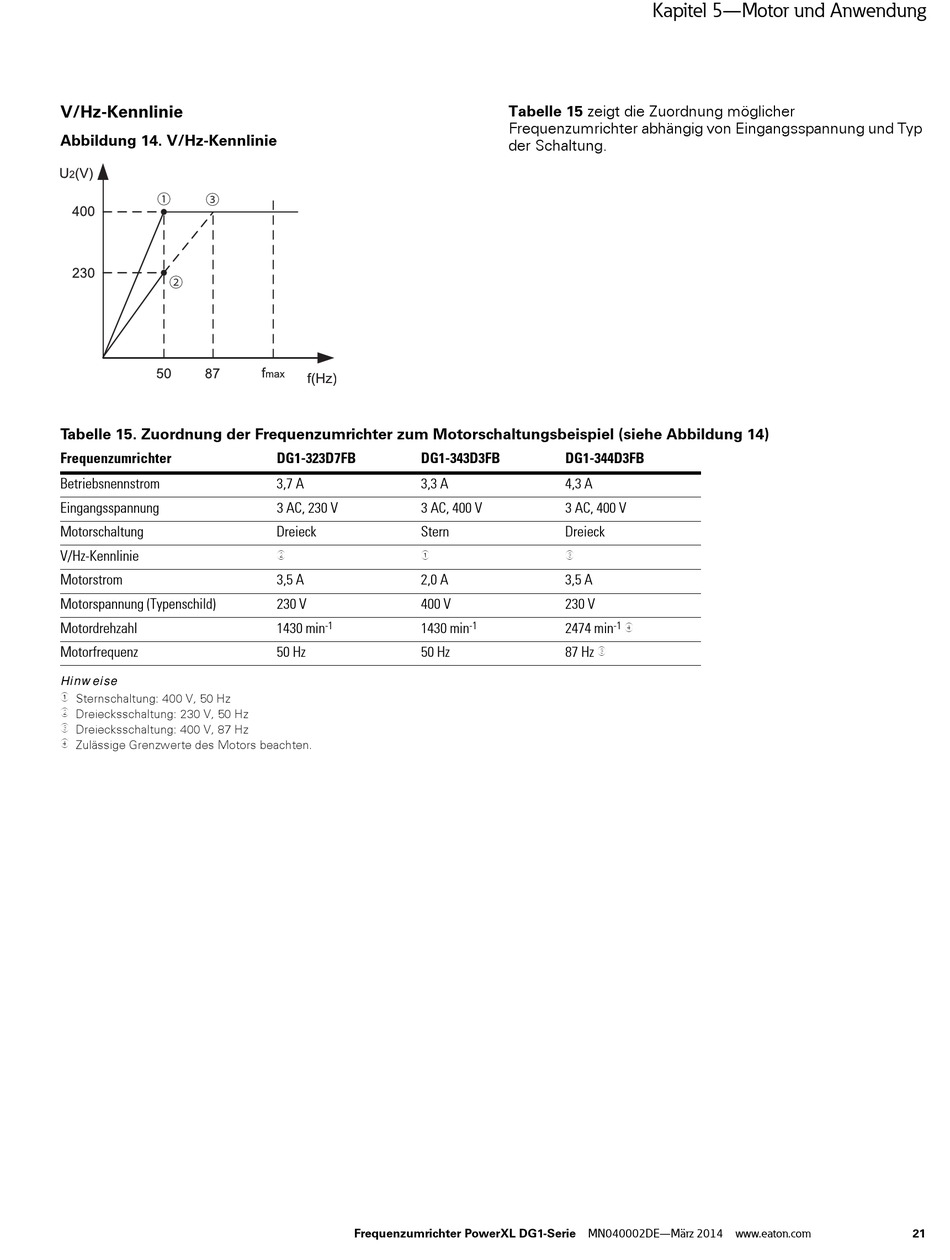

Abbildung 14. V/Hz-Kennlinie

Tabelle 15. Zuordnung der Frequenzumrichter zum Motorschaltungsbeispiel (siehe Abbildung 14)
Frequenzumrichter
Betriebsnennstrom
Eingangsspannung
Motorschaltung
V/Hz-Kennlinie
Motorstrom
Motorspannung (Typenschild)
Motordrehzahl
Motorfrequenz
Hinweise
N Sternschaltung: 400 V, 50 Hz
O Dreiecksschaltung: 230 V, 50 Hz
P Dreiecksschaltung: 400 V, 87 Hz
Q Zulässige Grenzwerte des Motors beachten.
DG1-323D7FB DG1-343D3FB
3,7 A 3,3 A
3 AC, 230 V 3 AC, 400 V
Dreieck Stern
O N
3,5 A 2,0 A
230 V 400 V
-1
1430 min 1430 min
50 Hz 50 Hz
Frequenzumrichter PowerXL DG1-Serie MN040002DE—März 2014 www.eaton.com
Tabelle 15 zeigt die Zuordnung möglicher
Frequenzumrichter abhängig von Eingangsspannung und Typ
der Schaltung.
DG1-344D3FB
4,3 A
3 AC, 400 V
Dreieck
P
3,5 A
230 V
-1 -1
2474 min Q
87 Hz P
Kapitel 5—Motor und Anwendung
