Standardmäßiger Anbau des Frequenzumrichters

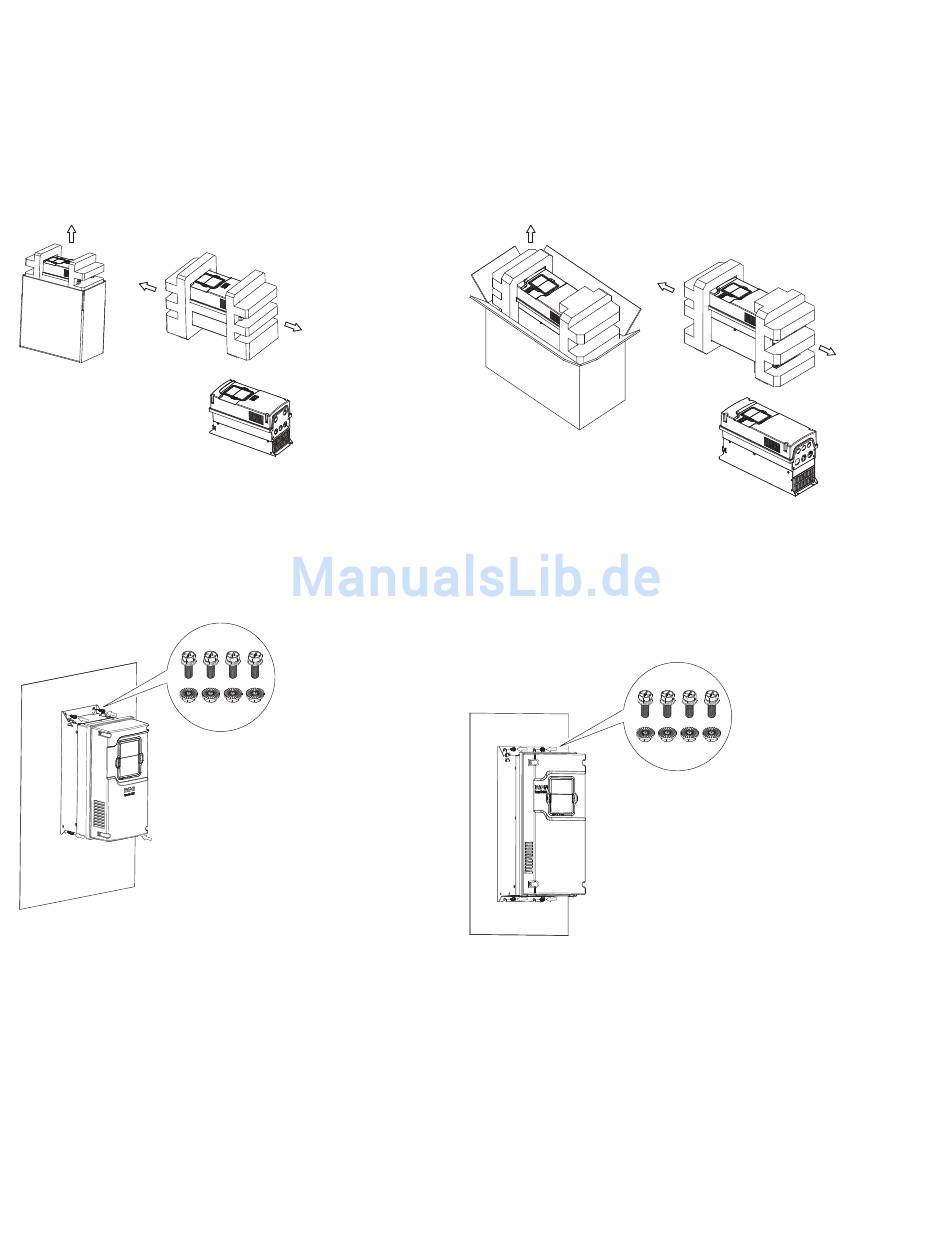

FR1 Anbauanleitung
Schritt 1: Frequenzumrichter aus dem Karton herausheben.
Verpackung entfernen.
Schritt 2: Frequenzumrichter mit vier M5x15 oder 3/16 Zoll
Schrauben und vier M5 oder 3/16 Zoll Muttern an
der Montageplatte befestigen.
Öffnungsabmessungen in der Montageplatte
sollten den erforderlichen Abmessungen folgen
(siehe die auf die Außenseite des Kartons
gedruckte Montageschablone für den
Frequenzumrichter).
Schraube: Vier M5x15
oder 3/16 Zoll
Mutter: Vier M5
oder 3/16 Zoll
26 Frequenzumrichter PowerXL DG1-Serie MN040002DE—März 2014 www.eaton.com
FR2 Anbauanleitung
Schritt 1: Frequenzumrichter aus dem Karton herausheben.
Verpackung entfernen.
Schritt 2: Frequenzumrichter mit vier M5x15 oder 3/16 Zoll
Schrauben und vier M5 oder 3/16 Zoll Muttern an
der Montageplatte befestigen.
Öffnungsabmessungen in der Montageplatte
sollten den erforderlichen Abmessungen folgen
(siehe die auf die Außenseite des Kartons
gedruckte Montageschablone für den
Frequenzumrichter).
Schraube: Vier M5x15
oder 3/16 Zoll
Mutter: Vier M5
oder 3/16 Zoll
