Zugreifen auf die Systemplatine

VORSICHT - STROMSCHLAGGEFAHR: Wenn Sie nach der Einrichtung des Druckers auf die Systemplatine
zugreifen oder optionale Hardware oder Speichermedien installieren, schalten Sie den Drucker aus und ziehen
Sie den Netzstecker aus der Steckdose, bevor Sie fortfahren. Sind weitere Geräte am Drucker angeschlossen,
schalten Sie auch diese aus und ziehen Sie alle am Drucker angeschlossenen Kabel heraus.
Hinweis: Für diesen Vorgang ist ein Standardschraubendreher erforderlich.
1

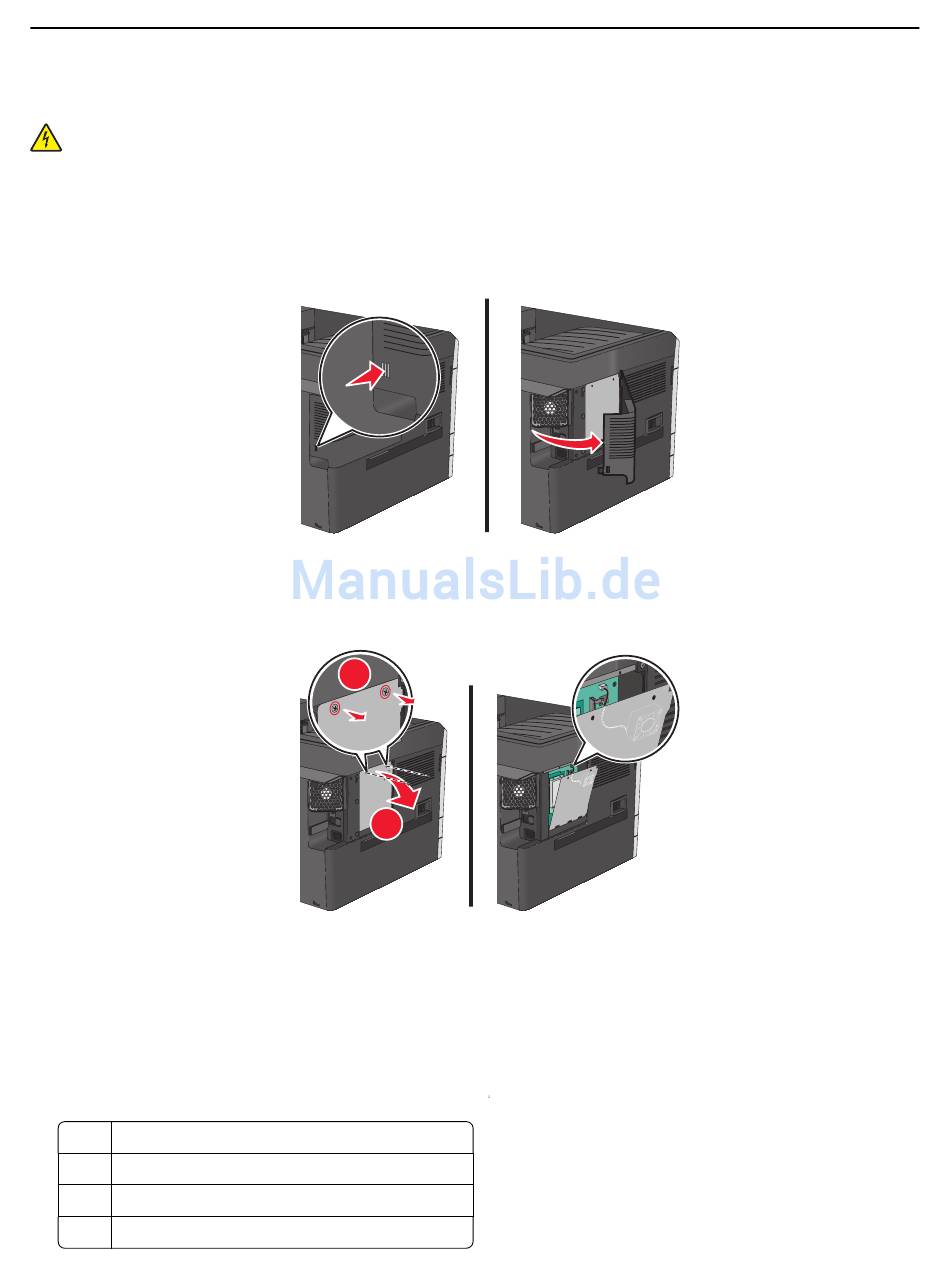

Entfernen Sie die Abdeckung.
2
Drehen Sie die Schrauben auf der Metallplatte gegen den Uhrzeigersinn, um sie zu entfernen, und ziehen Sie die
Platte nach unten.
Hinweis: Entfernen Sie die beiden in der Abbildung hervorgehobenen Schrauben.
Hinweis: Ziehen Sie das Lüfterkabel nur ab, falls erforderlich.
3
Ermitteln Sie anhand der folgenden Abbildung die richtigen Steckplätze.
Warnung - Mögliche Schäden: Die elektrischen Komponenten der Systemplatine können leicht durch statische
Entladung beschädigt werden. Berühren Sie einen Metallgegenstand am Drucker, bevor Sie elektronische
Komponenten oder Steckplätze auf der Systemplatine berühren.
1 Anschluss für Lüfterkabel
2 Steckplatz für Speicherkarten
3 Steckplätze für Firmware-und Flash-Speicherkarten
4 ISP-Anschluss
1
2
