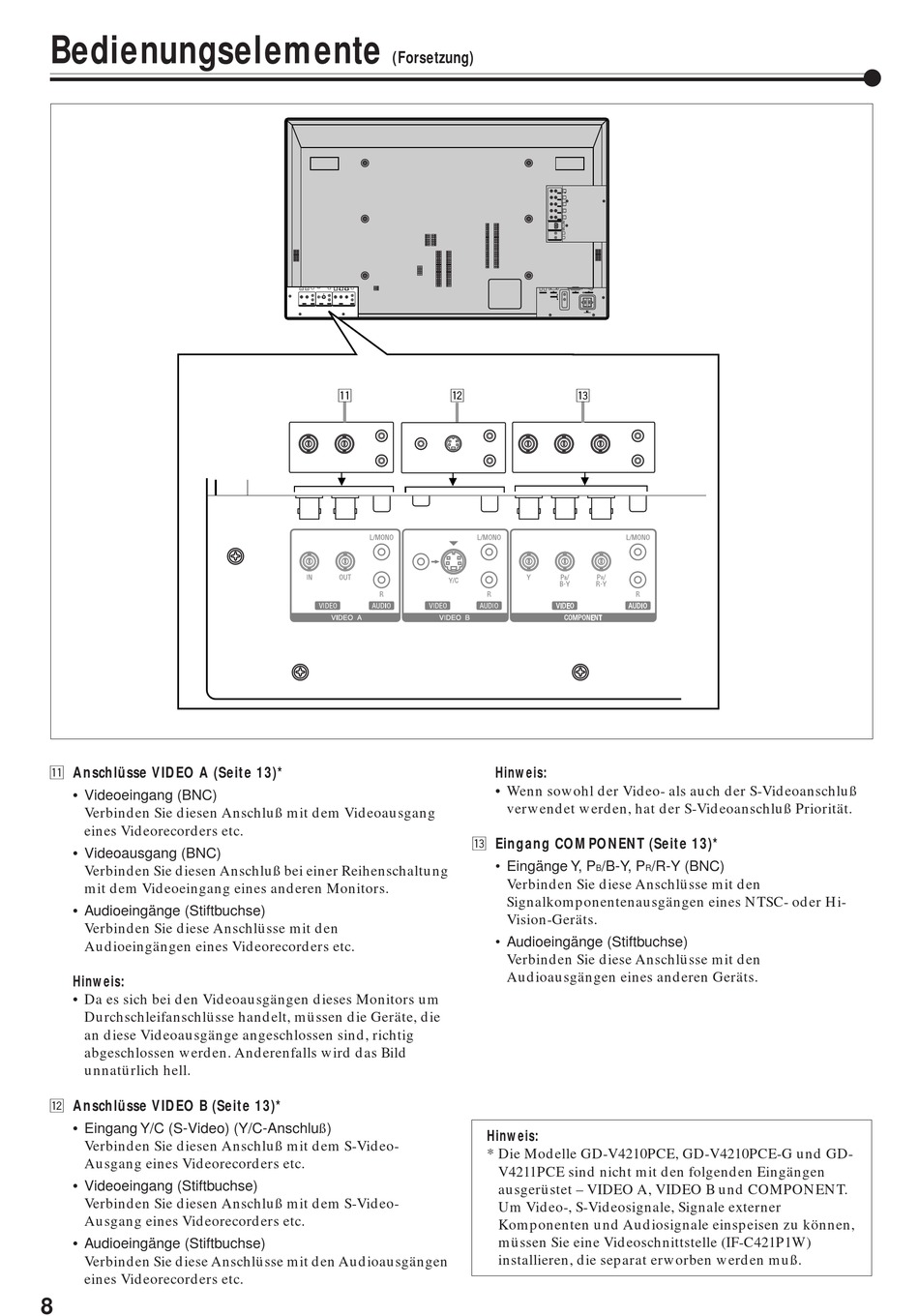

Bedienungselemente
q Anschlüsse VIDEO A (Seite 13)*
• Videoeingang (BNC)
Verbinden Sie diesen Anschluß mit dem Videoausgang
eines Videorecorders etc.
• Videoausgang (BNC)
Verbinden Sie diesen Anschluß bei einer Reihenschaltung
mit dem Videoeingang eines anderen Monitors.
• Audioeingänge (Stiftbuchse)
Verbinden Sie diese Anschlüsse mit den
Audioeingängen eines Videorecorders etc.
Hinweis:
• Da es sich bei den Videoausgängen dieses Monitors um
Durchschleifanschlüsse handelt, müssen die Geräte, die
an diese Videoausgänge angeschlossen sind, richtig
abgeschlossen werden. Anderenfalls wird das Bild
unnatürlich hell.
w Anschlüsse VIDEO B (Seite 13)*
• Eingang Y/C (S-Video) (Y/C-Anschluß)
Verbinden Sie diesen Anschluß mit dem S-Video-
Ausgang eines Videorecorders etc.
• Videoeingang (Stiftbuchse)
Verbinden Sie diesen Anschluß mit dem S-Video-
Ausgang eines Videorecorders etc.
• Audioeingänge (Stiftbuchse)
Verbinden Sie diese Anschlüsse mit den Audioausgängen
eines Videorecorders etc.
8
(Forsetzung)
q
w
Hinweis:
• Wenn sowohl der Video- als auch der S-Videoanschluß
verwendet werden, hat der S-Videoanschluß Priorität.
e Eingang COMPONENT (Seite 13)*
• Eingänge Y, P
Verbinden Sie diese Anschlüsse mit den
Signalkomponentenausgängen eines NTSC- oder Hi-
Vision-Geräts.
• Audioeingänge (Stiftbuchse)
Verbinden Sie diese Anschlüsse mit den
Audioausgängen eines anderen Geräts.
Hinweis:
* Die Modelle GD-V4210PCE, GD-V4210PCE-G und GD-
V4211PCE sind nicht mit den folgenden Eingängen
ausgerüstet – VIDEO A, VIDEO B und COMPONENT.
Um Video-, S-Videosignale, Signale externer
Komponenten und Audiosignale einspeisen zu können,
müssen Sie eine Videoschnittstelle (IF-C421P1W)
installieren, die separat erworben werden muß.
e
/B-Y, P
/R-Y (BNC)
B
R
