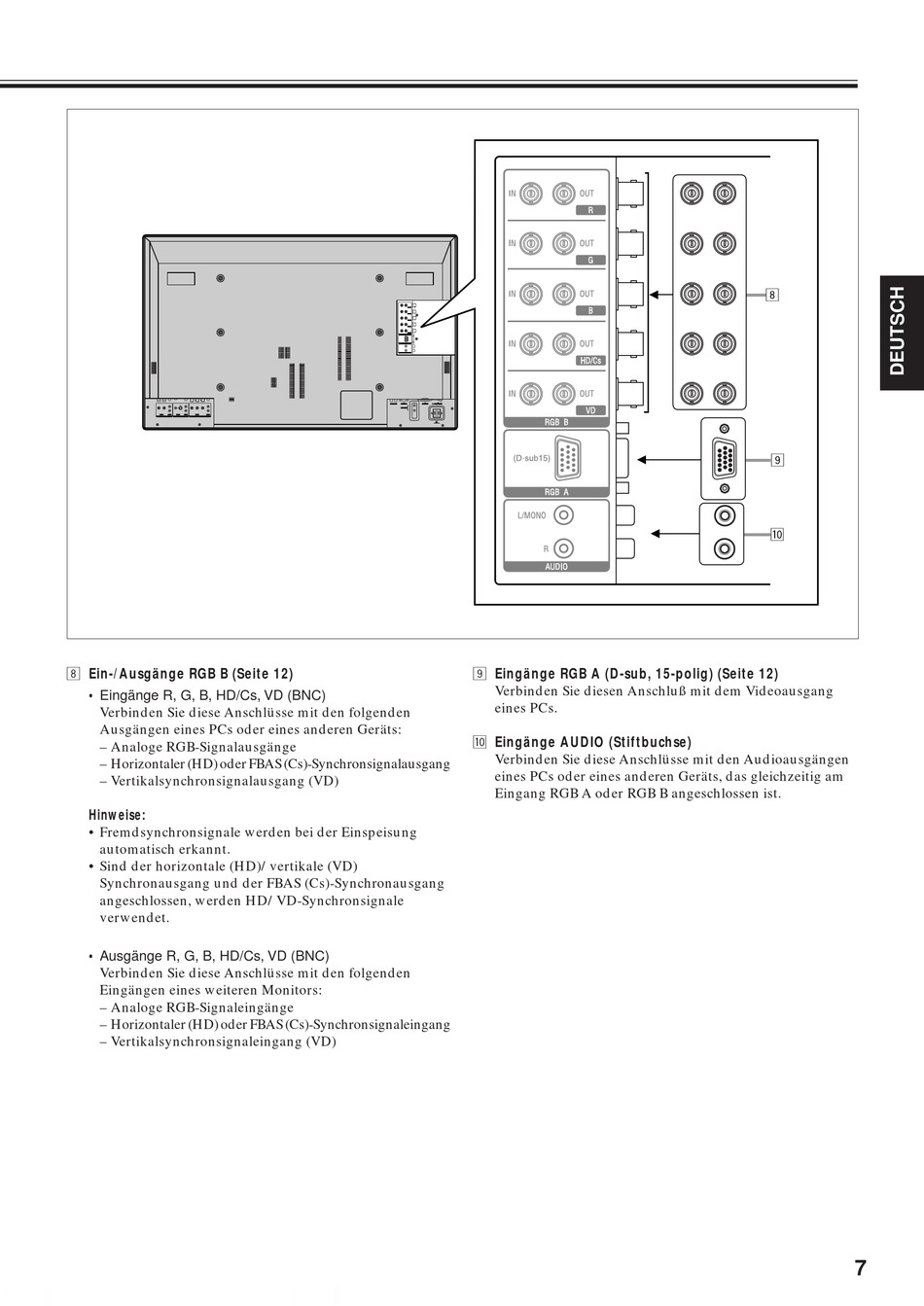

8 Ein-/Ausgänge RGB B (Seite 12)
• Eingänge R, G, B, HD/Cs, VD (BNC)
Verbinden Sie diese Anschlüsse mit den folgenden
Ausgängen eines PCs oder eines anderen Geräts:
– Analoge RGB-Signalausgänge
– Horizontaler (HD) oder FBAS (Cs)-Synchronsignalausgang
– Vertikalsynchronsignalausgang (VD)
Hinweise:
• Fremdsynchronsignale werden bei der Einspeisung
automatisch erkannt.
• Sind der horizontale (HD)/vertikale (VD)
Synchronausgang und der FBAS (Cs)-Synchronausgang
angeschlossen, werden HD/VD-Synchronsignale
verwendet.
• Ausgänge R, G, B, HD/Cs, VD (BNC)
Verbinden Sie diese Anschlüsse mit den folgenden
Eingängen eines weiteren Monitors:
– Analoge RGB-Signaleingänge
– Horizontaler (HD) oder FBAS (Cs)-Synchronsignaleingang
– Vertikalsynchronsignaleingang (VD)
9 Eingänge RGB A (D-sub, 15-polig) (Seite 12)
Verbinden Sie diesen Anschluß mit dem Videoausgang
eines PCs.
p Eingänge AUDIO (Stiftbuchse)
Verbinden Sie diese Anschlüsse mit den Audioausgängen
eines PCs oder eines anderen Geräts, das gleichzeitig am
Eingang RGB A oder RGB B angeschlossen ist.
8
9
p
7
