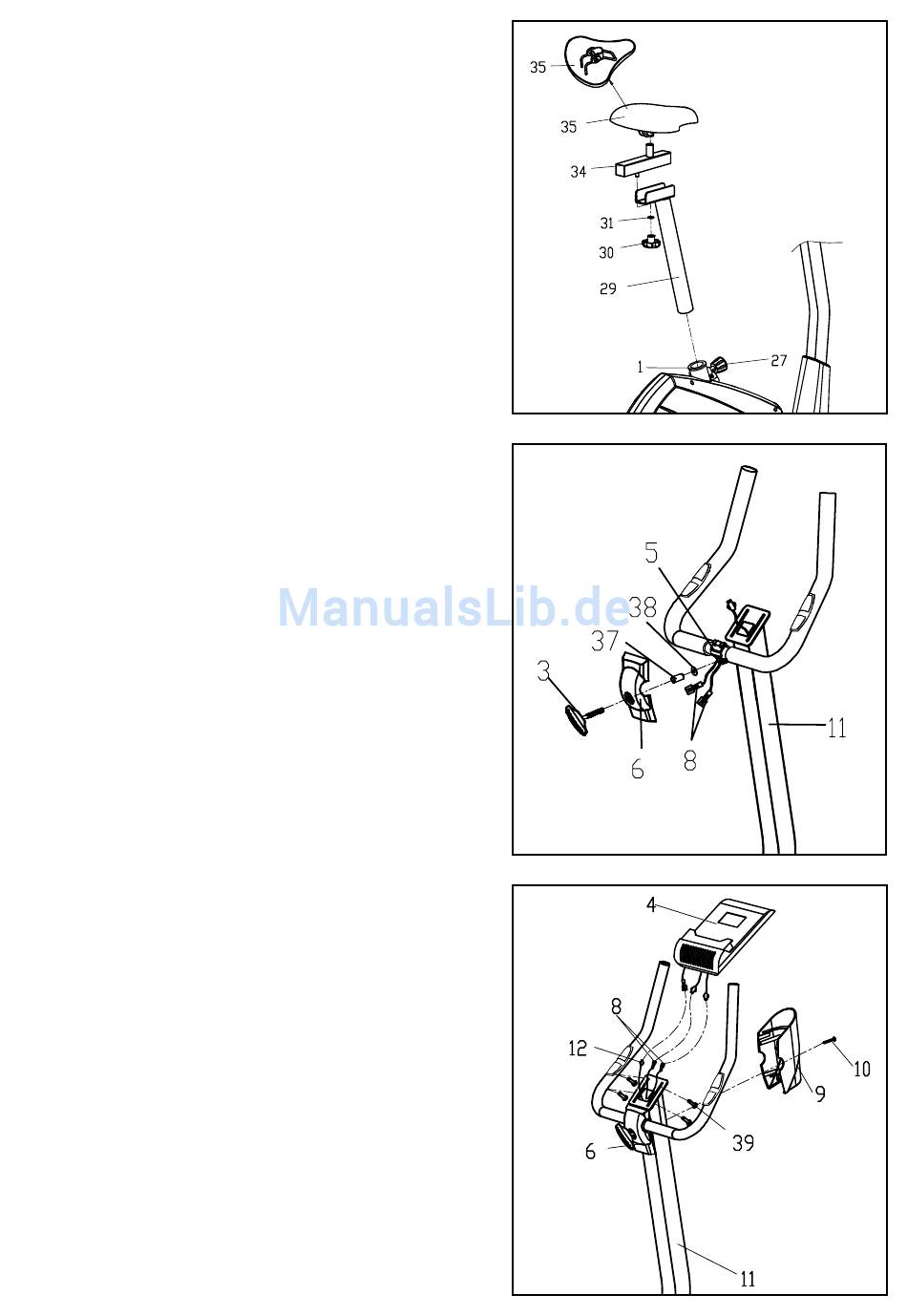

SCHRITT 4
Stecken Sie die Sattelstütze (29) in den Hauptrahmen (1)
und befestigen Sie sie mit dem Knopf (27) in der richtigen
Höhe wie abgebildet.
Passen Sie den Längsabstand der horizontalen
Sattelstütze (34) an und bringen Sie dann die horizontale
Sattelstütze (34) an der vertikalen Sattelstütze an (29) und
befestigen Sie sie mit einer flachen Beilagscheibe (31)
und Rändelmutter (30) wie abgebildet.
Befestigen Sie den Sattel (35) an der horizontalen
Sattelstütze (34) und ziehen Sie ihn mit der Schraube und
Mutter unter dem Sattel fest.
SCHRITT 5
Führen Sie den Pulssensordraht (8) aus der Haltestange
(11) durch die Konsolenhalterung oben.
Bringen Sie die vordere Haltegriffabdeckung am Haltegriff
(5) an und stellen Sie den Haltegriff (5) auf eine geeignete
Position ein. Ziehen Sie dann den Haltegriff (5) mit der
T-förmigen Schraube (3), dem Abstandsstück (37) und
der flachen Beilagscheibe (38) wie abgebildet an der
Haltestange (11) fest.
SCHRITT 6
Schließen Sie alle Drähte (8 & 12) an die Drähte (4) an,
die von der Anzeigekonsole kommen, und bringen Sie
dann die Anzeigekonsole (4) an der Halterung oben an
der Haltestange (11) an und befestigen Sie sie mit den
Schrauben (39) wie abgebildet.
Befestigen Sie die hintere Haltegriffabdeckung (9) an der
Haltestange (11), bringen Sie die vorderen und hinteren
Abdeckungen (6 & 9) richtig an und befestigen Sie sie mit
den Kreuzschrauben (10) wie abgebildet aneinander.
Stecken Sie eine Seite des Adapters (40) in den
Gleichstromanschluss (80) am Heimtrainer und schließen
Sie den anderen Stecker an die Stromversorgung an.
Das Gerät ist jetzt einsatzbereit.
7
