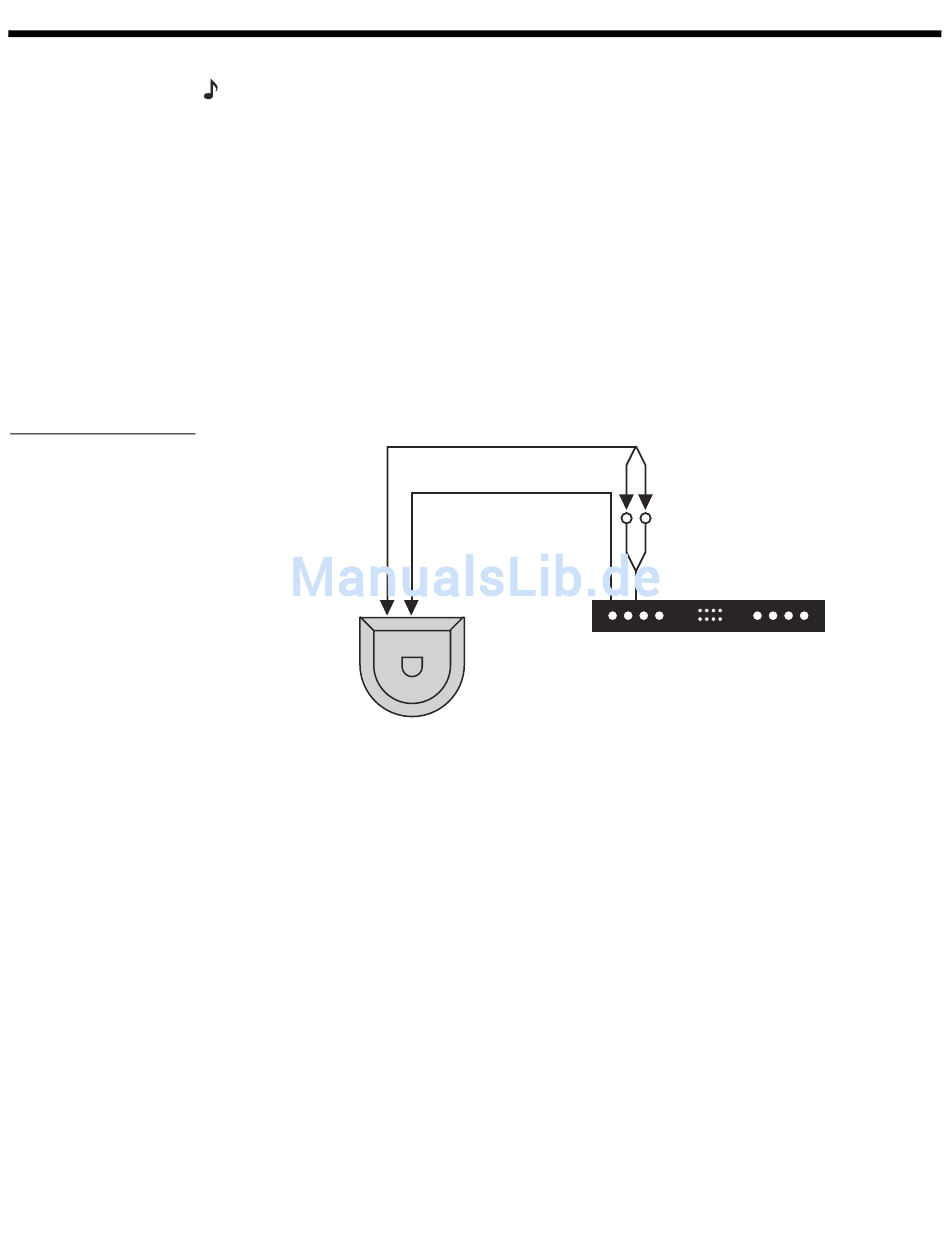

Abbildung 9
Effektgeräte parallel
anschließen
Parallele Verbindung mit dem L1 Model I-Power Stand
Hinweis: Zum parallelen Anschluss eines Effektgeräts benötigen Sie ein unsymmetrisches
6,3-mm-Instrumentenkabel, einen Y-Adapter von 6,3-mm-Klinkenstecker mono auf zwei
6,3-mm-Klinkenkupplungen mono sowie ein TRS-Kabel mit einem 6,3-mm-TRS-Stecker auf der
einen Seite und zwei 6,3-mm-Klinkensteckern mono auf der anderen Seite.
1.
Stecken Sie den TRS-Stecker in die Channel 1 Insert-Buchse am L1™ Model I-Power Stand.
2. Verbinden Sie die beiden 6,3-mm-Klinkenstecker des TRS-Kabels mit dem Y-Adapter.
3. Verbinden Sie den Stecker des Y-Adapters mit dem Eingang des Effektgeräts.
4. Verbinden Sie den Ausgang des Effektgeräts mit Hilfe des unsymmetrischen 6,3-mm-
Instrumentenkabels mit der Channel 3 Line IN-Buchse am L1™ Model I-Power Stand.
5. Stellen Sie den Effektpegel und den Mix-Regler des Effektgeräts auf die höchste
Einstellung.
6. Stellen Sie den Channel 3 Level-Regler am L1™ Model I-Power Stand auf die
gewünschte Höhe ein.
Anschluss an
Channel 1 Insert-
Buchse
L1 Model I-Power Stand
TRS-Y-Kabel
1/4-Zoll-Instrumentenkabel
Anschluss an Effekt-
gerät-Ausgang
Anschluss an
Channel 3-Eingang
B
EDIENUNGSANLEITUNG
Y-Adapter von 6,3 mm Klinke (M) auf
zwei 6,3-mm-Klinkenkupplungen (W)
Anschluss an Effektgerät-Eingang
Digitales Effektgerät
17
