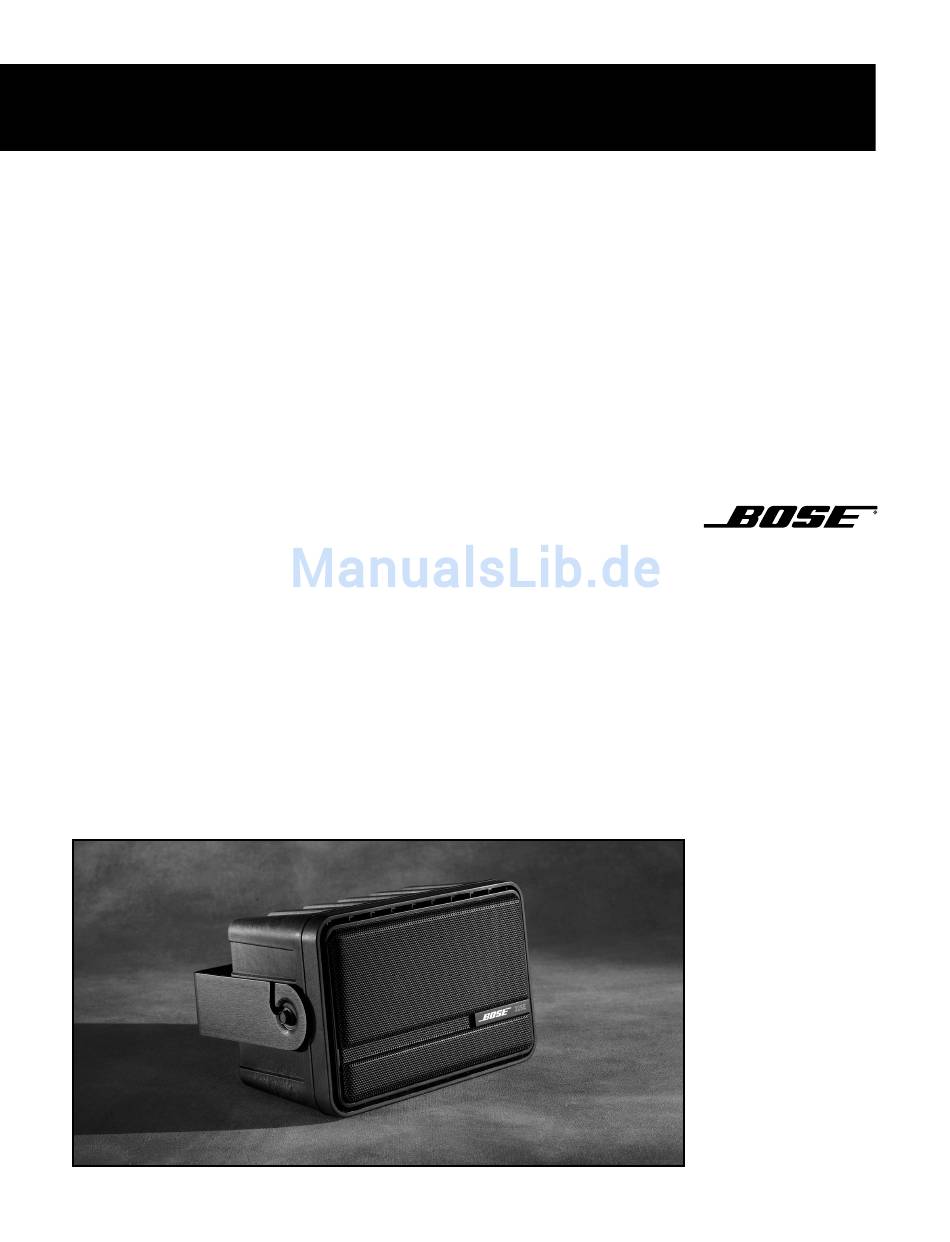

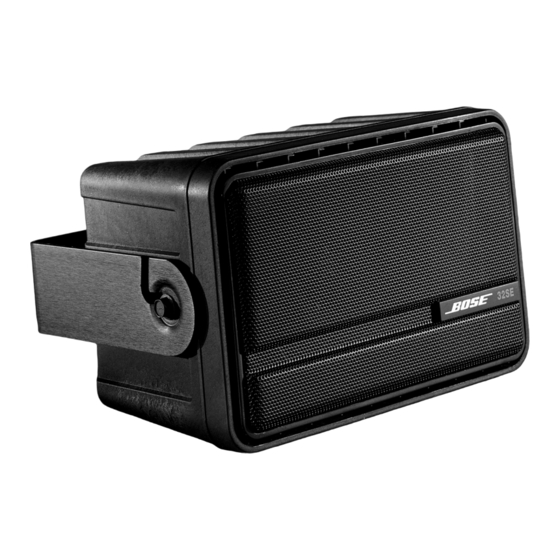

- Seite 1 ® ® Bose FreeSpace Model 32SE Surface-Mount Environmental Loudspeakers Installateur-Anleitung...
-
Seite 2: Sicherheitshinweise
Informationen zur Sicherheit Sicherheitshinweise Bitte lesen Sie alle Sicherheits- und Bedienungsanleitungen und bewahren Sie diese für einen späteren Gebrauch auf. Bitte beachten Sie zu Ihrer eigenen Sicherheit alle in der Bedienungsaleitung und an den Lautsprechern angebrachten Hinweise und Warnungen. Befolgen Sie bei der Installation dieses Produkts sorgfältig alle Anweisungen aus diesem Handbuch. -
Seite 3: Arbeitsschritte Zur Lautsprecherinstallation
Installation 1.0 Paketinhalt 70V- und 100V-Versorgungsspannung (nur Lautsprechermodell 32SE). 2.0 Arbeitsschritte zur Lautsprecherinstallation Entfernen Sie bei der 70V- und 100V-Ausführung des Lautsprechers, Model 32SE, bitte die hintere Abdeckung. 2.1 Stufenumschaltung bei der 70V- und 100V- Ausführung Die 70V- und 100V-Ausführungen sind ab Werk auf den maximalen Wert von 32W eingestellt. -
Seite 4: Anschließen Der Kabel
Installation 2.2 Anschließen der Kabel Dieser Vorgang unterscheidet sich je nach der von Ihnen verwende- ten Lautsprecherausführung. 2.2.1 Für die 4-Ohm-Ausführung Warnung: Schließen Sie den 4-Ohm-Lautsprecher, Model 32SE, in Übereinstimmung mit den örtlichen Bestimmungen für Arbeiten an Bauten und elektrischen Anlagen an. In den USA ist diese Ausfüh- rung zur Installation mit Verkabelungen der Klasse 2 vorgesehen, in Übereinstimmung mit Artikel 640 und Artikel 725 des NFPA 70, dem National Electrical Code der USA von 1999. - Seite 5 Installation Optionale Verwendung von Schnellanschlussklemmen bei der 70V- und 100V-Ausführung Zum Schutz der Kabelanschlüsse bringen Sie bitte die Abdeckung wieder an. Verlegen Sie die Kabel sorgfältig, damit sie durch die Abdeckung nicht gequetscht werden. Alternative Verdrahtungsmethoden • Einfache Verdrahtung • Verkettung (in Reihe) •...
-
Seite 6: Anbringen Der Montagewinkel
Installation 2.3 Anbringen der Montagewinkel Wählen Sie eine den örtlichen Bauvorschriften und Bestimmungen entsprechende Positionierung und ein geeignetes Montage- verfahren. Verwenden Sie zwei Schrauben pro Montagewinkel. • Wandmontage • Deckenmontage • Montagefläche 6,9" (17,52 cm) 3,45" 3,45" 2.4 Befestigen und Einrichten der Lautsprecher Führen Sie die Schrauben teilweise in den Lautsprecher ein. -
Seite 7: Technische Daten
Technische Daten Technische Daten Übertragungsbereich 90Hz bis 16kHz (mit aktiver Entzerrung) ±3 dB Ausführung Model 32SE Aktive Entzerrung • 70V (Abgriffe bei 1W, 2W, 4W, 8W, 16W, 32W) • 100V (Abgriffe bei 1W, 2W, 4W, 8W, 16W, 32W) Passive Entzerrung •... - Seite 8 ©2000 Bose Corporation The Mountain Framingham, MA 01701-9168 USA Deutsch...
