Abbildung 8
Effektgeräte seriell
anschließen
16
Serielle Verbindung mit dem L1 Model I-Power Stand
Hinweis: Zum seriellen Anschluss eines Effektgeräts benötigen Sie ein TRS-Kabel mit einem
6,3-mm-TRS-Stecker auf der einen Seite und zwei 6,3-mm-Mono-Klinkensteckern auf der
anderen Seite. Dieses Kabel können Sie im Musikinstrumentenhandel und im Internet erwerben.
1.
Stecken Sie den TRS-Stecker in die Channel 1Insert-Buchse am L1™ Model I-Power Stand.
2. Verbinden Sie den mit „send", „ring" oder „right" beschrifteten 6,3-mm-Klinkenstecker
mit dem Eingang des Effektgeräts.
3. Verbinden Sie den anderen, mit „return", „tip" oder „left" beschrifteten 6,3-mm-
Klinkenstecker mit dem Ausgang des Effektgeräts.
4. Stellen Sie den Effektpegel und Mix-Regler am Effektgerät ein.
Hinweis: Ein sehr hoher Ausgangspegel eines Effektgeräts kann den Eingang des L1™ Model I-
Power Stand übersteuern. Wenn die LED auf der Fernbedienung selbst dann rot leuchtet, wenn
sich der LEVEL-Regler des Kanals an der R1-Fernbedienung auf einer Position unterhalb der
mittleren Einstellung befindet, reduzieren Sie den Ausgangspegel des Effektgeräts.
Hinweis: Das Effektgerät unterbricht den Pfad des Audiosignals. Dies kann dazu führen, dass
die Klangwiedergabe unterbrochen wird, wenn das Effektgerät ausgeschaltet wird. Um ein
„sauberes" (unverändertes) Originalsignal zu erhalten, schalten Sie das Effektgerät nicht aus,
sondern in den Bypass-Modus.

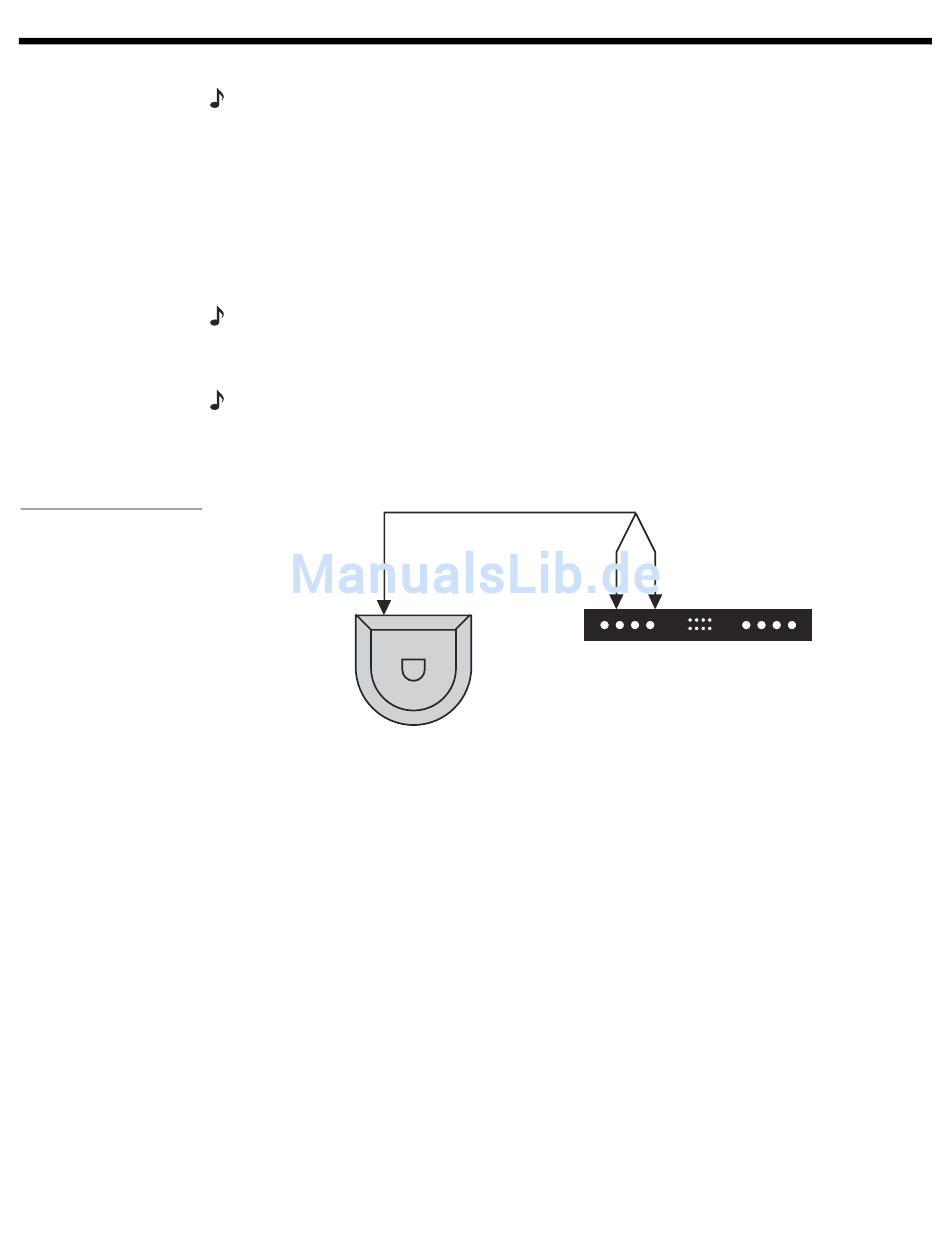

Anschluss an
Channel 1 Insert-
Buchse
L1 Modell I-Standfuß
TRS
TRS-Y-Kabel
(„Return", „Left" oder „Tip")
Anschluss an Effektgerät
OUTPUT
(„Send", „Right" oder „Ring")
Anschluss an Effektgerät-Eingang
Digitales Effektgerät
