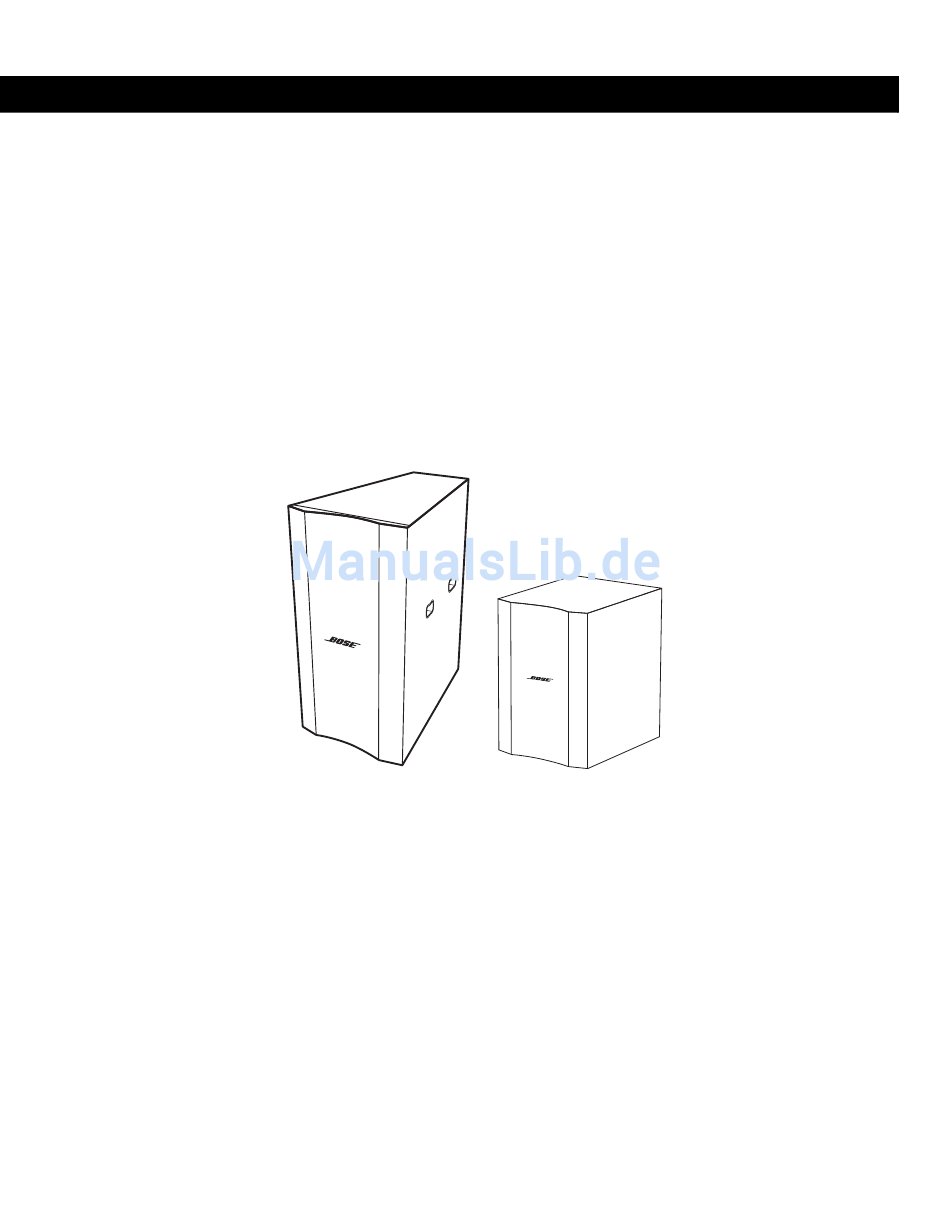

- Seite 1 Owner’s Guide Brugervejledning Bedienungsanleitung Guía de usuario Notice d’utilisation Manuale di istruzioni Gebruiksaanwijzing Bruksanvisningen ® LT 3202 WR Mid/High Loudspeaker LT 6403 Full-Range Loudspeaker ® LT 4402 WR Mid/High Loudspeaker LT 9403 Full-Range Loudspeaker LT 9402 WR Mid/High Loudspeaker MB12 WR Modular Bass Loudspeaker ®...
-
Seite 2: Mounting Guidelines
The LT loudspeaker installation requires the use of either Bose or non-Bose mounting products. While Bose Corporation cannot be held responsible for the proper design and use of non-Bose mounting systems, we offer the following informa- tion and guidelines for the permanent installation of your LT loudspeakers: •... - Seite 3 Til installation af LT-højttalere er brugen af monteringsprodukter fra enten Bose eller en anden producent påkrævet. Selv om Bose Corporation ikke kan holdes ansvarlig for design og brug af produkter fra andre producenter end Bose, tilbyder vi følgende oplysninger og retningslinjer til permanent installation af dine LT-højttalere.
-
Seite 4: Lt Und Mb Series-Lautsprecher Montieren
Bauvorschriften. Wenden Sie sich vor der Installation dieses Produkts an die zuständige behörde. ® Benutzen Sie zur Installation der LT-Lautsprecher das Befestigungszubehör von Bose oder von anderen Anbietern. Bose Corporation kann bei Gebrauch von anderen Befestigungssystemen nicht zur Verantwortung gezogen werden. Beachten Sie dennoch folgende Informationen und Hinweise bei der Installation der LT-Lautsprecher: •... -
Seite 5: Instrucciones De Montaje
Consulte a las autoridades locales pertinentes antes de instalar este producto. La instalación del altavoz LT requiere el uso de productos de montaje de Bose ®... -
Seite 6: Instructions D'installation
Consultez les autorités locales compétentes avant d’installer ce produit. ® L’installation de l’enceinte LT peut être effectuée avec des accessoires de montage Bose ou tiers. Bien que Bose Corporation ne puisse être tenu responsable en cas de conception et d’utilisation inadaptées des systèmes de montage tiers, nous vous fournissons les informations et instructions suivantes relatives à... -
Seite 7: Indicazioni Per Il Montaggio
Prima di installare il prodotto, chiedere informazioni all’autorità locale preposta. ® L’installazione del diffusore LT richiede l’utilizzo di prodotti di montaggio Bose o di produttori terzi. Bose Corporation non può essere ritenuta responsabile per la progettazione adeguata e l’utilizzo corretto dei sistemi di montaggio di produttori terzi. -
Seite 8: Montagerichtlijnen
LT-luidspreker. Alhoewel Bose Corporation niet verantwoordelijk is voor het juiste ontwerp en gebruik van montagesystemen die niet door Bose zijn gemaakt, bieden wij wel de volgende informatie en richtlijnen voor het permanent installeren van uw LT- luidsprekers •... - Seite 9 Kontakta berörd lokal myndighet innan du installerar produkten. ® För installation av LT-högtalare kan monteringsprodukter från Bose eller andra tillverkare användas. Bose Corporation kan inte hållas ansvarigt för att monteringssystem från andra tillverkare är korrekt utformade samt används på rätt sätt, men vi erbjuder följande information och anvisningar för permanent installation av dina LT-högtalare:...
- Seite 10 Preparing Your LT Loudspeaker For Hanging WARNING: Read and follow all safety guidelines on page 2 prior to installation of your LT loudspeaker. If you have not read page 2 completely, please do so now. The LT 3202 ® WR, LT 4402 ®...
-
Seite 11: Vorbereitung Für Die Wandmontage Des Lt-Lautsprechers
Vorbereitung für die Wandmontage des LT-Lautsprechers WARNUNG: Lesen und beachten Sie alle Sicherheitshinweise auf Seite 4, bevor Sie mit der Installation des LT-Lautsprechers beginnen. Lesen Sie alle Angaben auf der Seite 4 vollständig durch. An jeder Box der Lautsprecher LT 3202 ® WR, LT 4402 ®... - Seite 12 Preparazione del diffusore LT per il montaggio sospeso AVVERTENZA: Prima dell’installazione del diffusore LT leggere e seguire le indicazioni sulla sicurezza a pagina 7. Se non ha ancora letto completamente la pagina 7, lo faccia adesso. Sui cabinet dei diffusori LT 3202 ® WR, LT 4402 ®...
- Seite 13 LT-højttalere sendes i passiv konfiguration. Hver højttaler er udstyret med en valgbar intern crossover, der gør det ® muligt at ændre konfigurationen fra passiv til bi-amp eller bi-amp dobbelt mellemtone (kun LT 3202 WR). Hvis du vil ændre crossover-funktionen, skal du følge nedenstående trin Note: Der er ingen passive komponenter in-line, når konfigurationerne bi-amp eller bi-amp dobbelt mellemtone er...
- Seite 14 ändra konfiguration från passiv till dubbelförstärkning eller dubbelförstärkning med två ® mellanregister (endast LT 3202 WR). Följ stegen nedan när du vill ändra övergångsläge. Obs! Det finns inga passiva komponenter när någon av konfigurationerna dubbelförstärkning eller dubbelförstärkning med två...
- Seite 15 Pour reconfigurer votre enceinte LT 3202 WR (uniquement) : Per riconfigurare il diffusore LT 3202 ® WR (solo): Ga als volgt te werk om (uitsluitend) uw LT 3202 ® WR luidspreker te configureren: Så här konfigurerar du om din LT 3202 ®...
- Seite 16 Internal Loudspeaker Configuration Or, place in the bi-amped dual mid-range position. Eller placer den i positionen for bi-amp dobbelt mellemtone. Alternativ stecken Sie die Steckbrücke in den Anschluss für den Bi-Amp-Modus mit einzeln separierten Mitteltönern. También puede colocarlo en la posición de frecuencia media biamplificada dual.
- Seite 17 Internal Loudspeaker Configuration To Configure Your LT 6403 or LT 9403 Full Range Loudspeaker: Sådan konfigurerer du LT 6403 eller LT 9403 højttaleren: So konfigurieren Sie die Lautsprecher LT 6403 oder LT 9403: Para configurar el altavoz LT 6403 ó LT 9403: Pour configurer votre enceinte LT 6403 ou LT 9403: Per configurare il diffusore LT 6403 o LT 9403: Ga als volgt te werk om uw LT 6403 of LT 9403-luidspreker te configureren:...
- Seite 18 Internal Loudspeaker Configuration 3. Place in the bi-amped position. 3. Placer den i positionen for bi-amp. 3. Ziehen Sie die Steckbrücke in den Anschluss für den Bi-Amp Modus. 3. Colóquelo en la posición biamplificada. 3. Placez-le en position bi-amplifiée. 3. Metterlo nella posizione “biamplificato”. 3.
- Seite 19 Internal Loudspeaker Configuration Internal Configuration ® Bose MB24 WR modular bass loudspeakers ship in parallel configuration. Each loudspeaker allows you to change the configuration from parallel to discrete. To change your mode follow the steps listed below. Intern højttalerkonfiguration Interne stikforbindelser MB24 WR-højttaleren leveres med parallel stikforbindelse. På hver højttaler er der mulighed for at vælge adskilt stikforbindelse.
- Seite 20 Internal Loudspeaker Configuration To Configure Your MB24 WR Modular Bass Loudspeaker: Sådan konfigurerer du MB24 WR højttaleren: So konfigurieren Sie die Lautsprecher MB24 WR: Para configurar el altavoz MB24 WR: Pour configurer votre enceinte MB24 WR: Per configurare il diffusore MB24 WR: Ga als volgt te werk om uw MB24 WR-luidspreker te configureren: Så...
- Seite 21 Internal Loudspeaker Configuration 3. Place in the discrete position. 3. Placer stikket i position adskilt forbindelse. 3. Stecken Sie die Steckbrücke in den Anschluss für den Diskret-Modus. 3. Colóquelo en la posición discreta. 3. Placez-le en position inserts. 3. Metterlo nella posizione “discreto”. 3.
- Seite 22 Passiv-Modus passief Kabeldiagram pasiva passiv bi-amp mode bi-amplifié bi-amp bi-amp Bi-Amp-Modus bi-amp biamplifiacada dubbelförstärkning ® LT 3202 WR Mid-high Loudspeaker Wiring Schematic Ledningsføring Anschluss-Schema Esquema del cableado Schéma de câblage Schemi di cablaggio passive Bedradingsschema passive mode passif passiv passivo...
- Seite 23 Technical/Teknisk/Technische Daten/Aspectos técnicos/Informations techniques/ Dati tecnici/Technisch/Technical LT 6403 and LT 9403 Full Range Loudspeakers Wiring Schematic Ledningsføring passive mode passif Anschluss-Schema passiv passivo Passiv-Modus passief pasiva passiv Esquema del cableado Schéma de câblage Schemi di cablaggio Bedradingsschema Kabeldiagram Wiring Schematic LT 6403 and LT 9403 Full Range Loudspeakers Ledningsføring Anschluss-Schema...
- Seite 24 Technical/Teknisk/Technische Daten/Aspectos técnicos/Informations techniques/ Dati tecnici/Technisch/Technical Wiring Schematic LT 6400 Mid/High Loudspeaker Ledningsføring passive mode passif passiv passivo Passiv-Modus passief Anschluss-Schema pasiva passiv Esquema del cableado Schéma de câblage Schemi di cablaggio Bedradingsschema Kabeldiagram Wiring Schematic LT 9400 Mid/High Loudspeaker Ledningsføring passive mode passif...
- Seite 25 Technical/Teknisk/Technische Daten/Aspectos técnicos/Informations techniques/ Dati tecnici/Technisch/Technical Wiring Schematic MB12 and MB12 WR Modular Bass Loudspeaker Ledningsføring passive mode passif passiv passivo Passiv-Modus passief Anschluss-Schema pasiva passiv Esquema del cableado Schéma de câblage Schemi di cablaggio Bedradingsschema Kabeldiagram Wiring Schematic MB24 and MB 24 WR Modular Bass Loudspeaker Ledningsføring Parallel Parallèle...
- Seite 26 Installed properly, the WR products will withstand Maling af LT-produkterne many years of outdoor exposure with no functional degradation. The Bose WR Series are rated to IP X5 in Produkterne i LT-serien kan males ved hjælp en accordance with IEC529. The digit “5” indicates the product opløsningsmiddelbaseret spraymaling som f.eks.
-
Seite 27: Lt Wr-Modelle Für Die Aufstellung Im Freien
La Serie Bose WR tiene un grado de protección IP Den belægning, der anvendes på LT WR-produkterne, er X5 de acuerdo con IEC529. El dígito “5” indica que el ekstremt holdbar og modstandsdygtig over for ridser. - Seite 28 Consultare sempre un tecnico professionale de fonctionnalité. Les enceintes Bose de la série WR sont à la certificato. norme IP X5 selon le standard IEC529. Le chiffre “5” indique Tutte le installazioni all'aperto devono essere verificate que le produit a passé...
- Seite 29 WR-produkterna installeras korrekt kommer de att hålla länge i utomhusmiljön utan att prestandan försämras. Produkter i Bose WR-serien har tilldelats klassen IP X5 i enlighet med IEC529-klassificeringen. Siffran “5” anger att produkten testats för vatten från bl.a. vattenslangar med lågt tryck och regn.
- Seite 30 Technical/Teknisk/Technische Daten/Aspectos técnicos/Informations techniques/ Dati tecnici/Technisch/Technical Rotating the LT 6403 and LT 9403 Waveguides Rotation des guides d'ondes LT 6403 et LT 9403 Sådan roteres Waweguide-model LT 6403 og LT 9403 Rotazione delle guide d'onda LT 6403 e LT 9403 Drehen der LT 6403- und LT 9403-Waveguides De LT 6403- en LT 9403-waveguide draaien Giro de las guías de ondas LT 6403 y LT 9403...
- Seite 32 ©2010 Bose Corporation, The Mountain Framingham, MA 01701-9168 USA AM325668 Rev.01...
