Telemetrie:
Über den S.BUS2-Anschluss können S.BUS2-Geräte oder
Sensoren angeschlossen und bis zu 32 Telemetrie-Daten-
sätze übertragen werden. Der im Empfänger integrierte
Sender funkt die am S.BUS2-Anschluss anliegenden
Telemetrie-Daten zum FASSTest
-Sender, wo diese im
®
Display angezeigt, angesagt oder akustisch ausgegeben
werden. Alternativ können die Daten auch zur separaten
Telemetry-Box gefunkt werden.

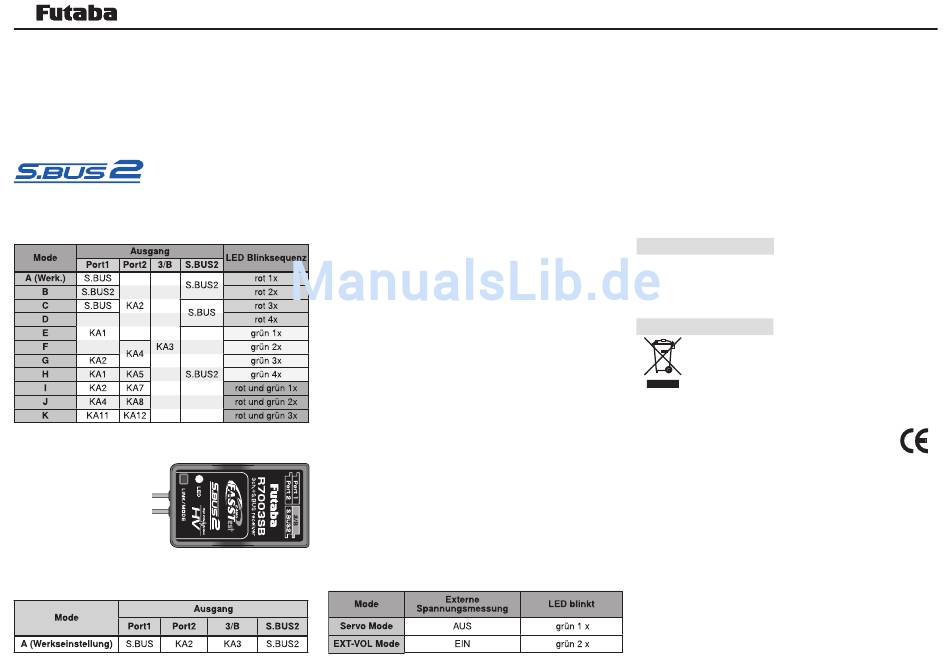

Wie in der nachstehenden Tabelle zu erkennen, kann der
Empfänger in unterschiedlichen Modi A...K betrieben wer-
den. Dabei ändert sich die Kanalausgabe am Port 1+2 des
Empfängers entsprechend.
• EMPFÄNGER-AUSGANGSBELEGUNG ÄNDERN
1. „LINK/MODE"- Taste
gedrückt halten.
2. Empfängerspannung
einschalten.
• grüne und rote LED
leuchten gemeinsam
• „LINK/MODE"- Taste
loslassen.
• Danach wird eine
Blinksequenz der LED angezeigt.
• In der Grundeinstellung blinkt die rote LED 1 x
(Mode A)
Kurzanleitung für Empfänger FASSTest
3. Durch Drücken der Link-Taste einen anderen Mode
wählen
• Der gewählte Mode wird durch Blinken angezeigt,
siehe Tabelle.
4. Um den Mode nun zu ändern • „LINK/MODE" Taste für
ca. 2 Sek. gedrückt halten.
• es blinken die rote und grüne LED gemeinsam
• danach wechselt die Anzeige auf die rote LED
(Empfang)
5. Zum Speichern des Modus, Empfänger ausschalten.
6. 5 Sek. nach dem einschalten des Empfängers, wird der
eingestellte Mode über die jeweilige LED Blinksequenz
angezeigt.
Hinweis:
Der Sender an dem der Empfänger angebunden ist,
darf während der Änderung der Ausgangsbelegung
nicht eingeschaltet sein.
In keinem Fall S.BUS geräte am S-BUS2 Ausgang an-
schließen. Wir empfehlen eine strikte Trennung und
einsatz der S.BUS und S.BUS2 Geräte am jeweiligen
Anschluss.
• EXTRA VOLTAGE (SPANNUNG)
Beim Anschluss des Empfängers werden automatisch die
Daten wie Empfängerakkuspannung, externe Spannung
(bis 70V-DC) sowie die Antennensignalstärke, also die
wichtigsten Telemetrie-Daten, zu Boden gefunkt.
Zur Messung der externen Spannung (Flugakku) wird der
Ausgang Port 2 von Servobetrieb auf Spannungsmessung
umgeschaltet, der Anschluss erfolgt über das optionale
Anschlusskabel „Extra Voltage" und dem Extra Voltage
Adapter der im Lieferumfang enthalten ist.
EXTERNE VOLTAGE MODE EINSCHALTEN BZW. ÄNDERN
1. Empfänger einschalten. LED leuchtet rot.
2. Drücken und halten Sie die Mode/Link Taste für min.
5 Sekunden.
3. Lassen Sie die Mode/Link Taste nun los. Die LED sollte
nun grün blinken.
4. Jedes Drücken der Mode/Link Taste, schaltet den
Modus um.
5. Wenn der gewünschte Mode eingestellt wurde, muss
die Mode/Link Taste für min. 2 Sek. Gedrückt werden.
®
R 7003 SB
6. Wenn die LED Orange blinkt, wurde die Einstellung
übernommen.
7. Damit die Einstellung übernommen wird, Empfänger
ausschalten.
TECHNISCHE DATEN EMPFÄNGER R 7003SB FASSTEST
Kanalzahl: ................................................................. 3...18
Frequenzband: .........................................2,4–2,4835 GHz
Übertragungssystem: ...................................... FASSTest
Kanalraster: ........................................................2048 kHz
Betriebsspannung: ... 3,7-7,4 V (4-5 Zellen NX/2 LiFe / 1-2
LiPo)
Stromaufnahme: ..................................................... 50 mA
Abmessungen: ................................ 37,4 x 22,5 x 9,3 mm
Gewicht: ..................................................................... 7,2 g
Konformitätserklärung
Hiermit erklärt die Ripmax Ltd., dass sich dieses Gerät in
Übereinstimmung mit den grundlegenden Anforderungen und anderen
relevanten Vorschriften der entsprechenden CE Richtlinien befindet.
Die Original-Konformitätserklärung finden Sie im Internet unter www.
ripmax.com.
Entsorgung
Elektronische Geräte dürfen nicht einfach in eine übliche
Mülltonne geworfen werden. Das Gerät ist daher mit dem
nebenstehenden Symbol gekennzeichnet.
Dieses Symbol bedeutet, dass elektrische und elektronische
Geräte am Ende ihrer Nutzungsdauer, vom Hausmüll getrennt,
entsorgt werden müssen. Entsorgen Sie das Gerät bei Ihrer örtlichen
kommunalen Sammelstelle oder Recycling-Zentrum. Dies gilt für Länder
der Europäischen Union sowie anderen Europäischen Ländern mit
separatem Sammelsystem.
Diese Anleitung ist aus Gründen der kleinen Verpackung im Umfang
eingeschränkt. Auf der Ripmax Homepage unter www.ripmax.com finden
Sie eine ausführlichere Anleitung zu dem Empfänger mit Hinweisen
zum Einbau. Bitte auch die Anleitung des Fernsteuersenders bezüglich
Einbau und Handling lesen.
