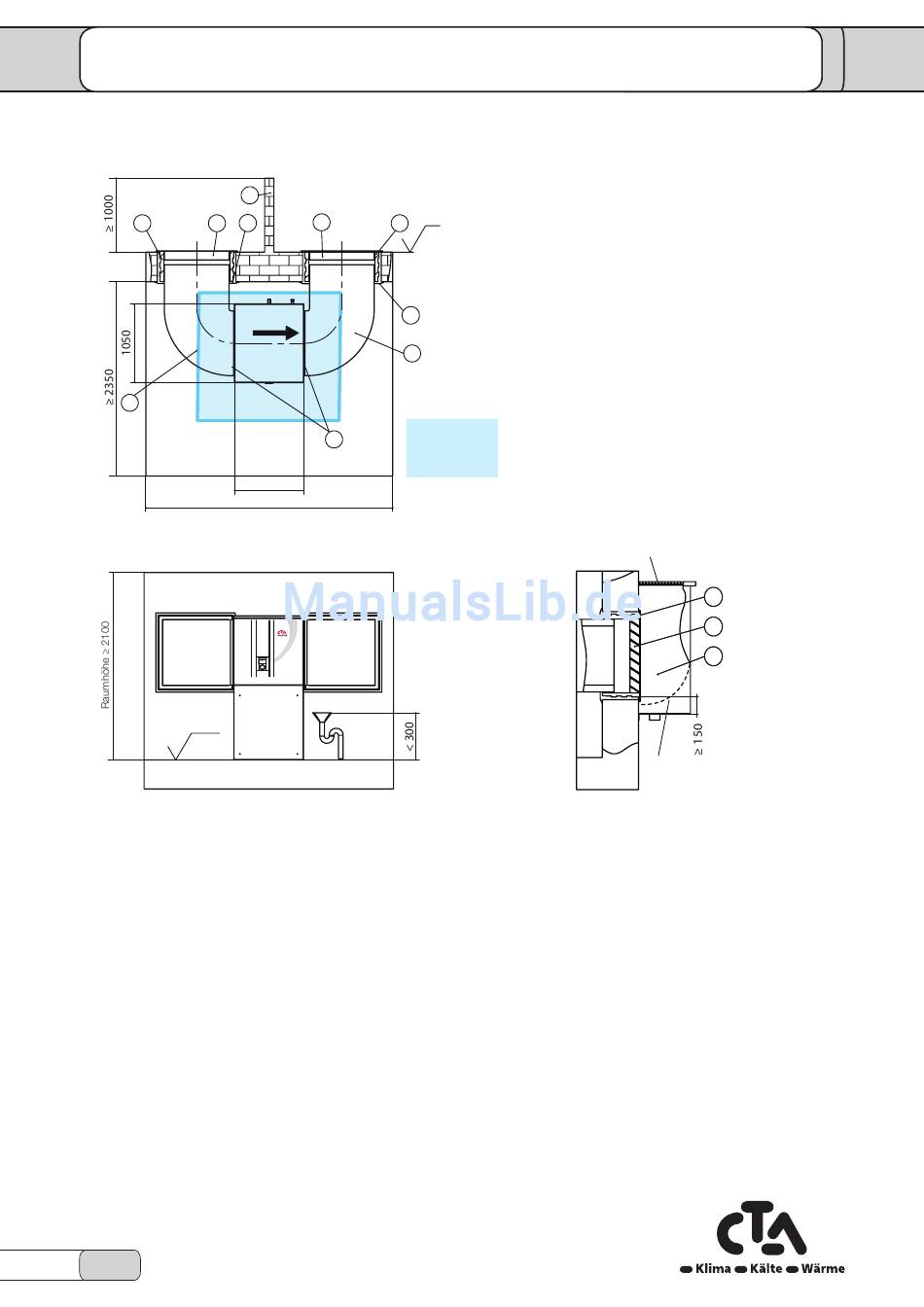

Aufstellungsplan mit Kanal 900 – Planskizze
Aeroheat AH CI 16i und AH CI 16i-L
Parallelaufstellung kurz, Ausblas rechts
Grundriss
M
3
1
2
Luftrichtung
7
795
≥ 3430
Ansicht (Bedienseite)
Oberkante
Fertigfussboden
Dokumentgrundlagen:
•
Alle Masse sind in mm, Zeichnung nicht massstabgetreu
•
Aufstellung in trockenem, frostfreien Raum
Bauseitige Vorgaben:
Pos. 9
Lichtschacht mit Wasserablauf, Mindestabmessung min. 1400 x 800 mm
Pos. M Lufttechnische Trennung, Minimale Tiefe 1000 mm,
Minimale Höhe:
bei Lichtschachtmontage ≥ 1000 mm
bei Montage über Erdreich ≥ 1700 mm (mind. 300 mm über Wetterschutzgitter)
•
Mindestraumhöhe 2100 mm
•
Der Kondensatwasserablauf ist auf der Rückseite
des Gerätes vorzusehen, Mindestdurchmesser 50 mm
•
Gerätevariante mit Luftrichtung Ausblas nach links, CI 16i-L
Zubehör Kanäle:
Pos. 1
Wanddurchführung
Pos. 2
Verblendrahmen
Pos. 3
Wetterschutzgitter
oder Regenschutzgitter
Pos. 7
Kanalbogen 900
Pos. 8
Geräteanschluss-Set
32
Technische Aenderungen vorbehalten
3
1
Aussenfassade
2
7
Mindestfreiraum:
8
Bedienseite 1 m,
seitlich 0,6 m
hinten 0,2 m
Kondensatablauf
2x
Art.-Nr. 121362
2x
Art.-Nr. 121368
2x
Art.-Nr. 121366, für den Einbau über dem Erdreich
2x
Art.-Nr. 121367, für den Einbau im Lichtschacht
2x
Art.-Nr. 121364
1x
Art.-Nr. 121365
© CTA 04/17
Minimale Maschenweite
der Gitterroste: 30 x 60 mm
1
3
9
evt. Luftleitblech im
Lichtschacht vorsehen
(Ausblasseitig)
www.cta.ch
1/2
