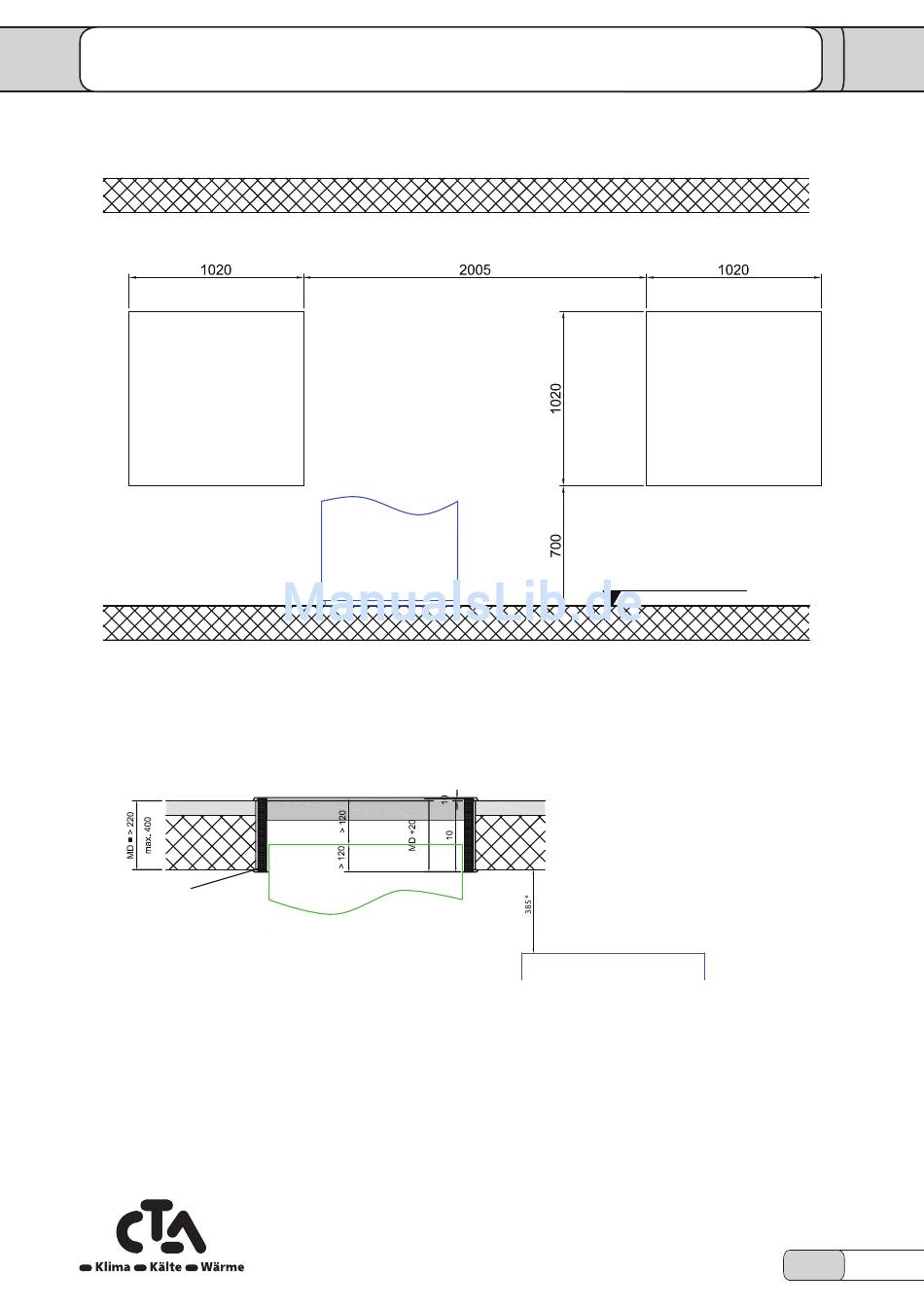

Aufstellungsplan mit Kanal 900 – Mauerdurchbrüche
Aeroheat AH CI 16i und AH CI 16i-L
Parallelaufstellung lang, Ausblas rechts
Aussparung
Toleranz ±10
Detail zur Kanaldurchführung
Wanddurchführung wird auf
Mauerdicke abgelängt
(MD + 20mm)
Ausführungshinweise:
-
Montageanleitung zu Kanalsystem 700/900 beachten.
-
Geeignet für Wandstärken von 220 mm bis max 400 mm.
* Beachte: Bei Wandstärken >320 mm wird empfohlen die Wärmepumpe
um 80 mm näher an die jeweilige Aussparung zu setzen.
Mit * markierte Masse können um 80 mm reduziert werden.
Position
Wärmepumpe
Wetterschutz- oder Regenschutzgitter
Montage von aussen
www.cta.ch
© CTA 04/17
OK fertig Boden
Wandabstand Wärmepumpe
Technische Aenderungen vorbehalten
2/2
Aussparung
Toleranz ±10
31
