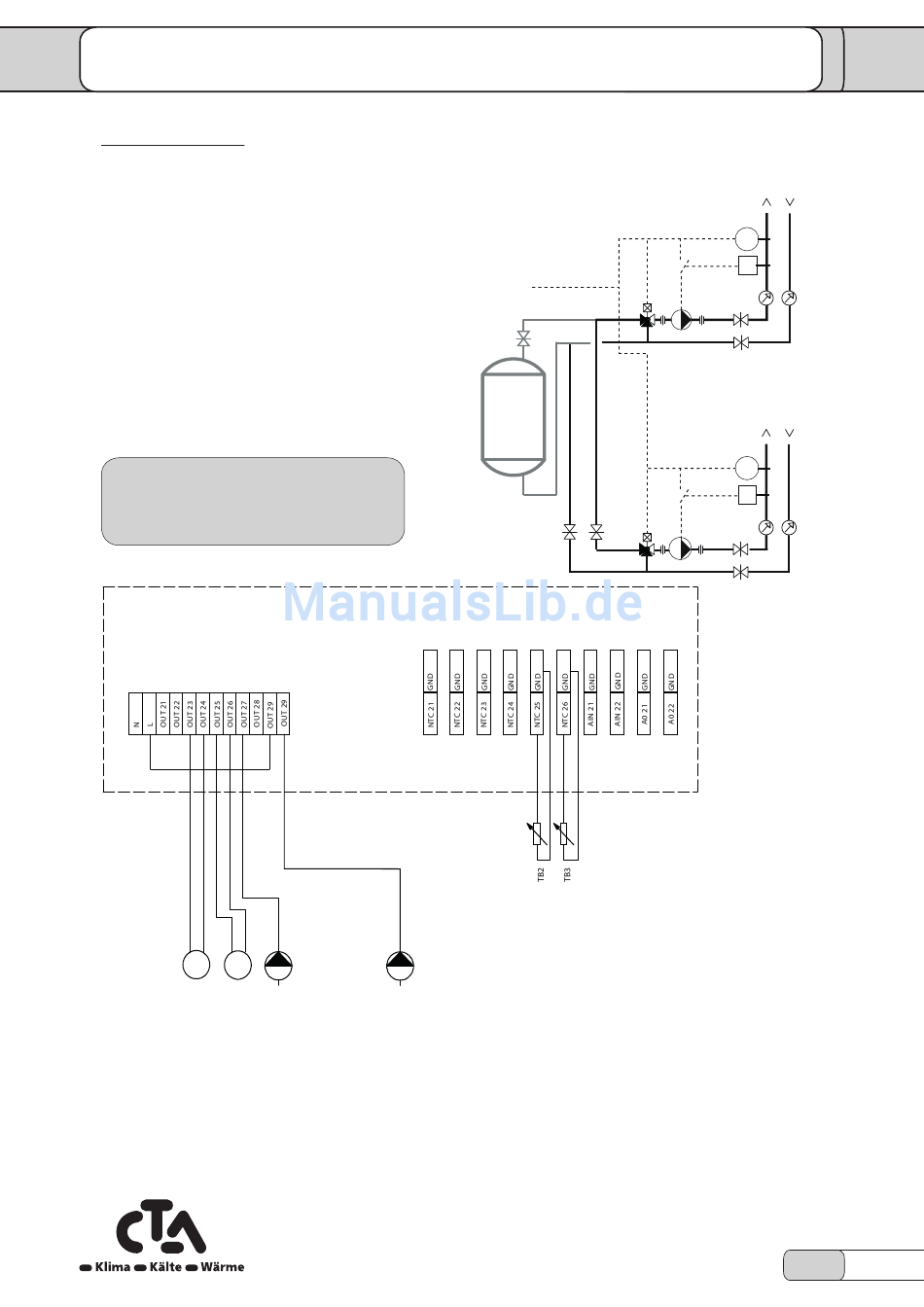

Erweiterung 2: 2 Heizkreise gemischt

Aeroheat mit Aeroplus 2.1
Wärmepumpe mit Pufferspeicher oder Kombispeicher
Zusatz erforderlich: Erweiterungsplatine zu Aeroplus 2.1 auf Reglerplatine aufgesteckt
Bemerkungen:
Gemischte Gruppen sind nach Möglichkeit an
der Erweiterungsplatine anzuschliessen.
Dies ermöglicht eine unabhängige Einstellung
der Betriebsart.
Legende (nur neue Elemente)
FP2
Entladepumpe 2 230V
FP3 Entladepumpe 3 230V
M2 Entlademischer 2 230V
M3 Entlademischer 3 230V
ST
Sicherheitsthermostat
(in Serie mit FP2 bzw. FP3)
TB2 Vorlauftemperaturfühler im Entladekreis 2
TB3 Vorlauftemperaturfühler im Entladekreis 3
• Technische Änderungen vorbehalten.
• Installation von zusätzlichen Komponenten
gemäss örtlichen Vorschriften und Gegebenheiten.
• Diese Vorlage dient als Planungshilfe für den
verantwortlichen Installateur.

Anschlussklemmen Erweiterungsplatine (aufgesteckt)

Stecker
M M
MA2/MZ2 MA3/MZ3 FP3
OUT21 SUP Schwimmbad Umwälzpumpe
OUT22 SLP Solar Ladepumpe
OUT23 MA2 Lade/Entlade/Kühlmischer 2 auf
OUT24 MZ2 Lade/Entlade/Kühlmischer 2 zu
OUT25 MA3 Lade/Entlade/Kühlmischer 3 auf
OUT26 MZ3 Lade/Entlade/Kühlmischer 3 zu
OUT27 FP3 Pumpe Mischkreis 3
OUT28 ZW3 Steuersignal zus. Wärmeerzeuger 3
OUT29 F1 Vorsicherung Pumpe Mischkreis 2 max.
230V 5A potenzialfreier Kontakt
Stecker
FP2
OUT29 FP2
NTC21 TSS
NTC22 TSK
NTC23 TEE
NTC24 SWT
NTC25 TB2
NTC26 TB3
www.cta.ch
© CTA 04/17
Puffer- oder
Kombispeicher
M2
M3
Pumpe Mischkreis 2 potentialfreier
Kontakt
Fühler Solarspeicher
Fühler Solarkollektor
Fühler externe Energiequelle
Schwimmbadthermostat (potenzialfrei)
Fühler Mischkreis 2
Fühler Mischkreis 3
Technische Aenderungen vorbehalten
Verbraucher 1
TB2
ST
FP2
Verbraucher 2
TB3
ST
FP3
