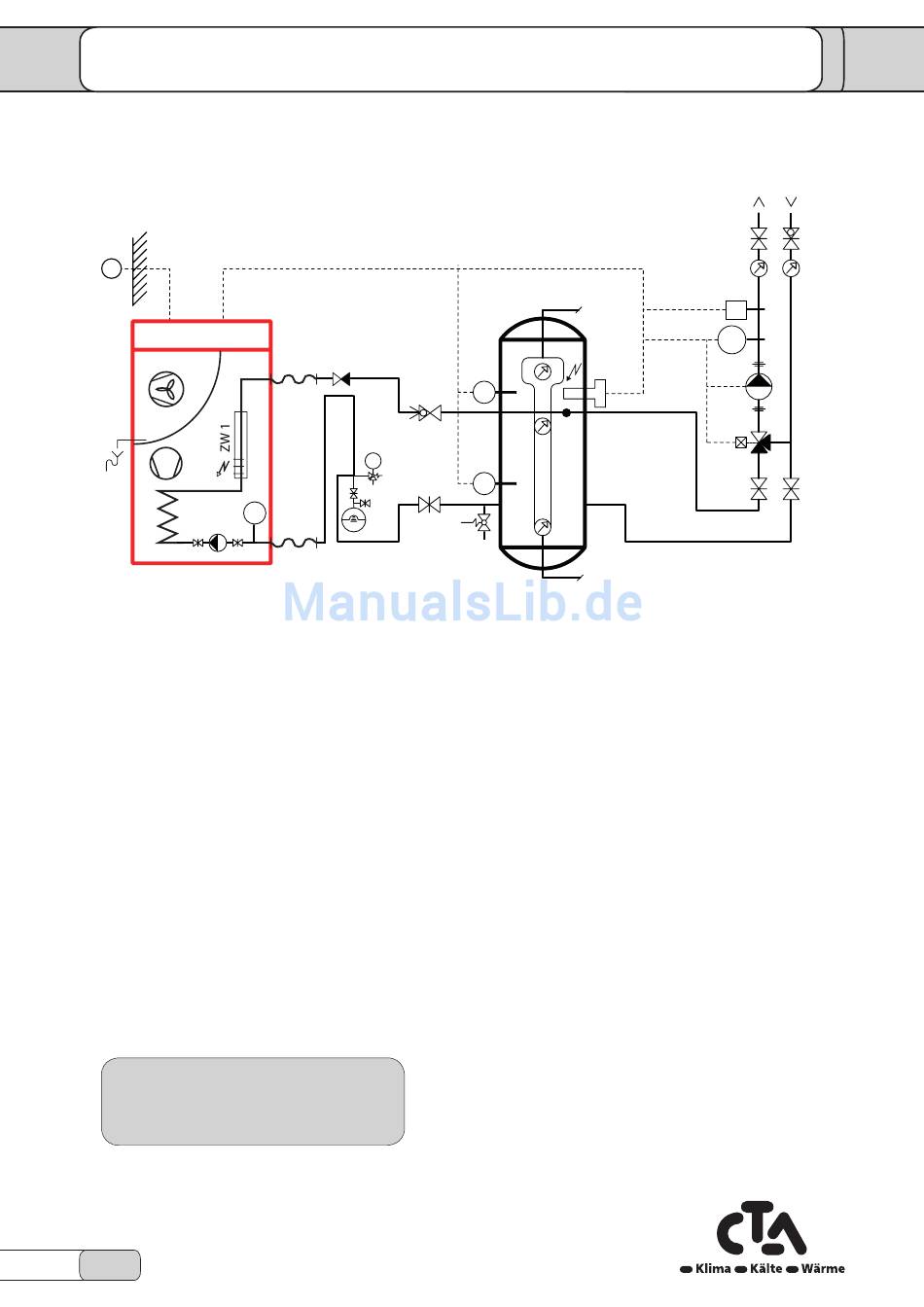

Grundkonzept 08.30.10

Aeroheat AH CI 16i und AH CI 16i-L
Wärmepumpe mit Kombispeicher,
BWW Erwärmung und Hochladung des Speichers
Wärmepumpe
TA
Aeroplus Regler
TRL
ZUP
Funktionsbeschrieb
Über den Aussenfühler (TA) wird die Wärmepumpe in Betrieb
gesetzt. Diese arbeitet auf die mittlere Zone des Kombispei-
chers.
Die Ein- und Ausschaltung der Wärmepumpe erfolgt über den
Speicherfühler (TRL ext.), in Abhängigkeit zur Aus-
sentemperatur. Die Maschine besitzt eine Anlaufverzögerung
um ein Pendeln zu verhindern.
Die Ladekreispumpe (ZUP) wird mit einem PWM-Signal
gesteuert. Die integrierte Entladeregelung ist nach der
Aussentemperatur geschoben und wird über den
Vorlauftemperaturfühler (TB1)
im Entladekreis geregelt.
Die BWW Ladung wird über den Fühler (BWT) zu- oder
abgeschaltet. Der Elektroheizeinsatz (ZW2) im BWW-
Speicher kann vom Wärmepumpenregler angesteuert werden.
• Technische Änderungen vorbehalten.
• Installation von zusätzlichen Komponenten
gemäss örtlichen Vorschriften und Gegebenheiten.
• Diese Vorlage dient als Planungshilfe für den
verantwortlichen Installateur.
14
Technische Aenderungen vorbehalten
Ladekreis
Kombispeicher
Kombispeicher
RSV
BWT
SRV
PI
22
TRL
ext
22
20
© CTA 04/17
BWW
ZW2
1)
KW
Legende
BWT BWW Fühler oder Thermostat
BWW Brauchwarmwasser
HUP Heizungspumpe
KW Kaltwasser
M1 Entlademischer
PI Manometer
RSV
Rückschlagventil
SRV Strangregulierventil
TA Aussentemperaturfühler
ST Sicherheitsthermostat (in Serie mit HUP)
TB1
Vorlauftemperaturfühler im Entladekreis
TRL Rücklauftemperaturfühler
TRLext. Speicherfühler
ZUP Ladekreispumpe eingebaut
ZW1 Notheizeinsatz
ZW2 Elektroheizeinsatz BWW
20 Expansionsgefäss
22 Sicherheitsventil
1) Kraftschütz und Sicherung in bauseitigem
Tableau
www.cta.ch
Verbraucher
SRV
ST
TB1
HUP
M1
