Aufstellungspläne AH CI 16i und CI 16 iL

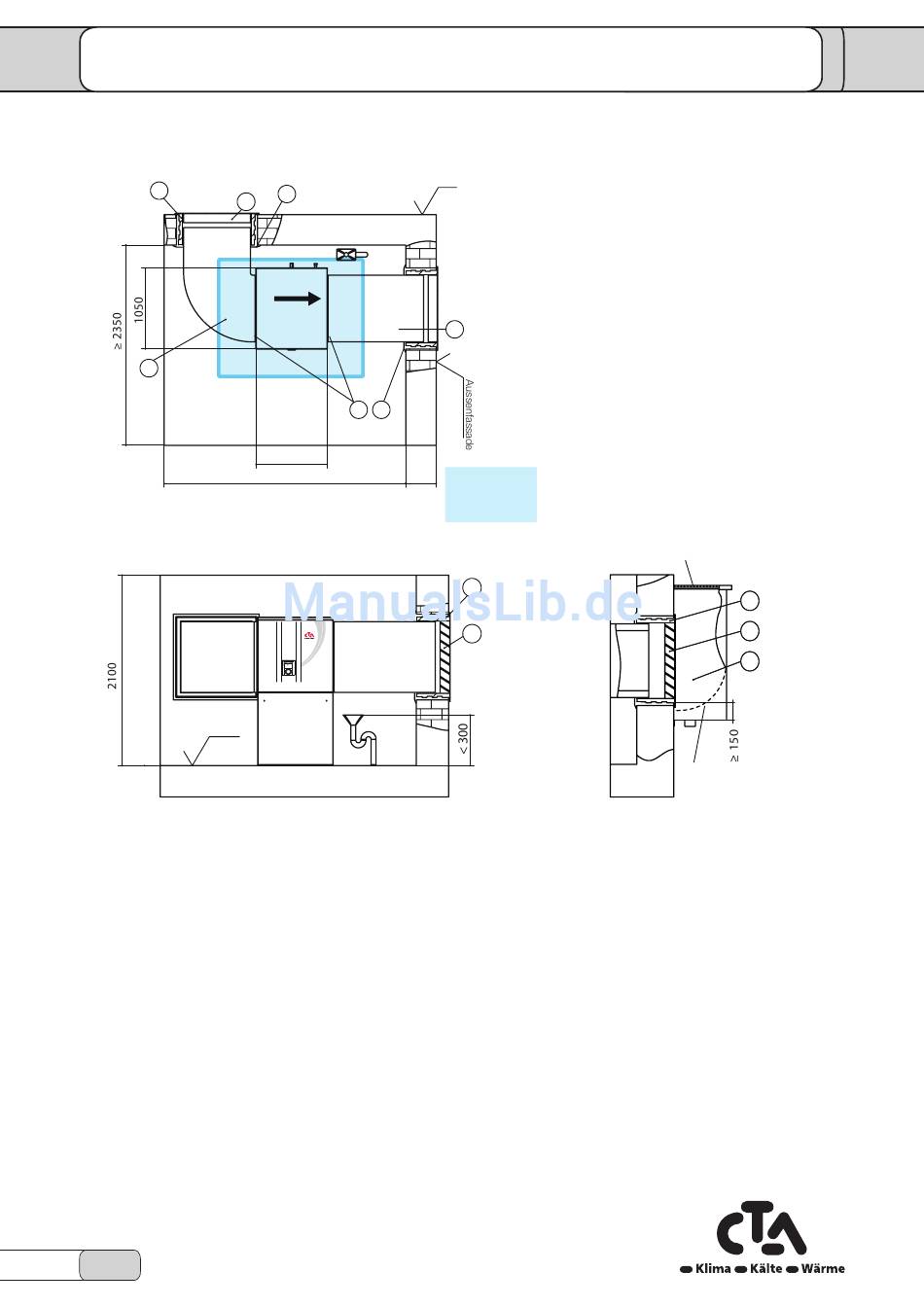

Aufstellungsplan mit Kanal 900 – Planskizze
Aeroheat AH CI 16i und AH CI 16i-L

Eckaufstellung rechts, Ausblas rechts

Grundriss
1
3
Luftrichtung
7
Raumbreite ≥ 2970
Ansicht (Bedienseite)
Oberkante
Fertigfussboden
Dokumentgrundlagen:
• Alle Masse sind in mm, Zeichnung nicht massstabgetreu
• Aufstellung in trockenem, frostfreien Raum
Bauseitige Vorgaben:
Pos. 9 Lichtschacht mit Wasserablauf, Mindestabmessung min. 1400 x 800 mm
• Mindestraumhöhe 2100 mm
• Der Kondensatwasserablauf ist auf der Rückseite
des Gerätes vorzusehen, Mindestdurchmesser 50 mm
• Gerätevariante mit Luftrichtung Ausblas nach links, CI 16i-L
Zubehör Kanäle:
Pos. 1 Wanddurchführung
Pos. 2 Verblendrahmen
Pos. 3 Wetterschutzgitter
oder Regenschutzgitter
Pos. 6 Kanalstück 900 - 1000
Pos. 7 Kanalbogen 900
Pos. 8 Geräteanschluss-Set
26
Technische Aenderungen vorbehalten
Aussenfassade
2
6
8 2
795
Mindestfreiraum:
Bedienseite 1 m,
seitlich 0,6 m
hinten 0,2 m
Kondensatablauf
2x Art.-Nr. 121362
2x Art.-Nr. 121368
2x Art.-Nr. 121366, für den Einbau über dem Erdreich
2x Art.-Nr. 121367, für den Einbau im Lichtschacht
1x Art.-Nr. 121363
1x Art.-Nr. 121364
1x Art.-Nr. 121365
© CTA 04/17
Minimale Maschenweite
der Gitterroste: 30 x 60 mm
1
3
www.cta.ch
1/2
1
3
9
evt. Luftleitblech im
Lichtschacht vorsehen
(Ausblasseitig)
