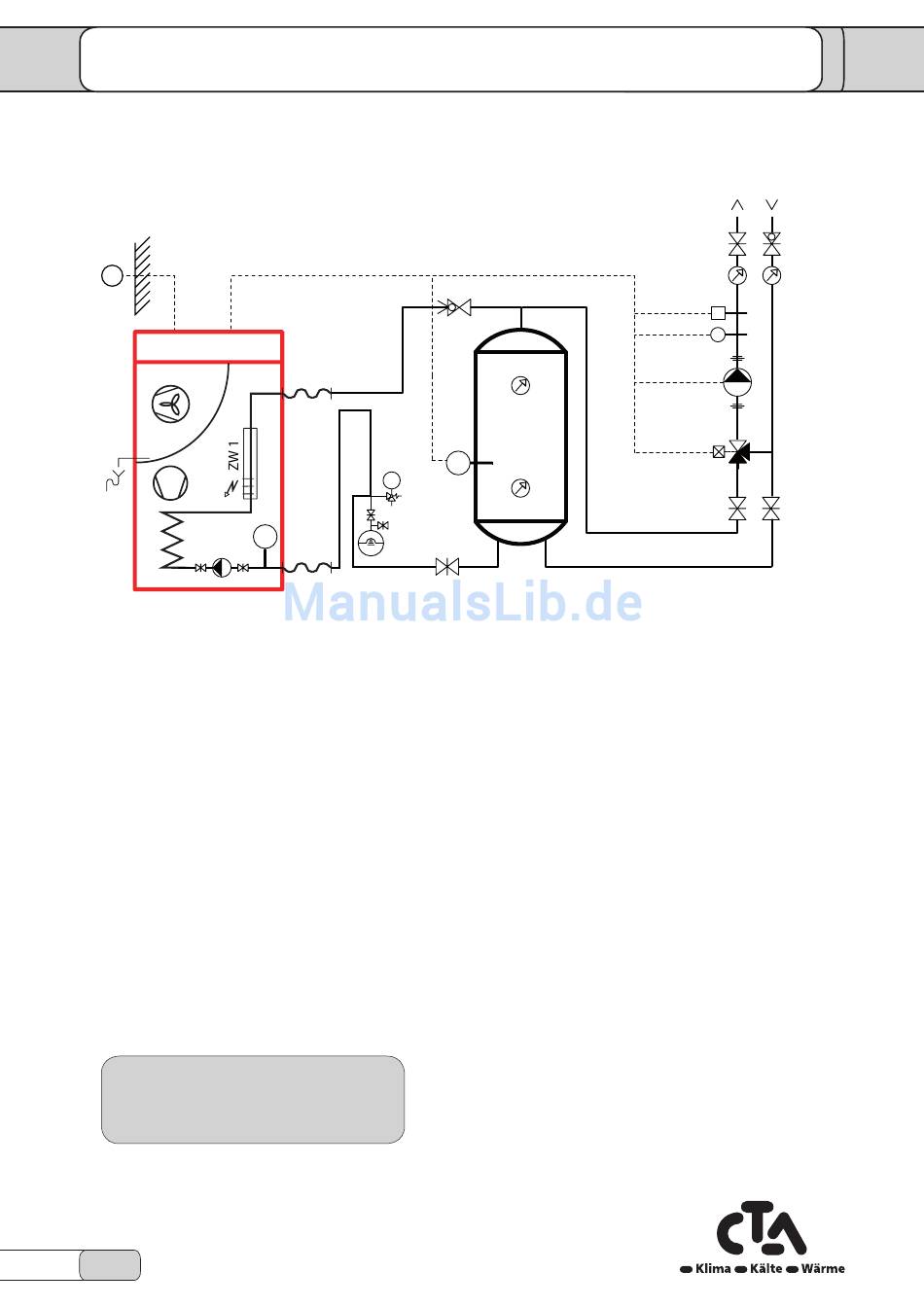

Grundkonzept 08.00.10
Aeroheat AH CI 16i und AH CI 16i-L
Wärmepumpe mit Pufferspeicher
Wärmepumpe
TA
Aeroplus Regler
TRL
ZUP
Funktionsbeschrieb
Über den Aussenfühler (TA) wird die Wärmepumpe in Betrieb
gesetzt. Diese arbeitet auf den Pufferspeicher.
Die Ein- und Ausschaltung der Wärmepumpe erfolgt über den
Speicherfühler (TRL ext.), in Abhängigkeit zur
Aussentemperatur. Die Maschine besitzt eine Anlaufverzöge-
rung um ein Pendeln zu verhindern. Die Heizungspumpe
(HUP) ist immer in Betrieb. Die Ladekreispumpe (ZUP) wird mit
einem PWM-Signal gesteuert.
Die integrierte Entladeregelung ist nach der Aussentemperatur
geschoben und wird über den Vorlauftemperaturfühler (TB1)
im Entladekreis geregelt.
•
Technische Änderungen vorbehalten.
•
Installation von zusätzlichen Komponenten
gemäss örtlichen Vorschriften und Gegebenheiten.
•
Diese Vorlage dient als Planungshilfe für den
verantwortlichen Installateur.
12
Technische Aenderungen vorbehalten
Ladekreis
Pufferspeicher
Heizung
SRV
TRL
ext
PI
22
20
© CTA 04/17
ST
TB1
HUP
M1
Legende
HUP
Heizungspumpe
M1
Entlademischer
PI
Manometer
SRV
Strangregulierventil
ST
Sicherheitsthermostat (in Serie mit HUP)
TA
Aussentemperaturfühler
TB1
Vorlauftemperaturfühler im Entladekreis
TRL
Rücklauftemperaturfühler
TRLext. Speicherfühler
ZUP
Ladekreispumpe eingebaut.
ZW1
Notheizeinsatz
20
Expansionsgefäss
22
Sicherheitsventil
1)
Kraftschütz und Sicherung in bauseitigem
Tableau
www.cta.ch
Verbraucher
SRV
