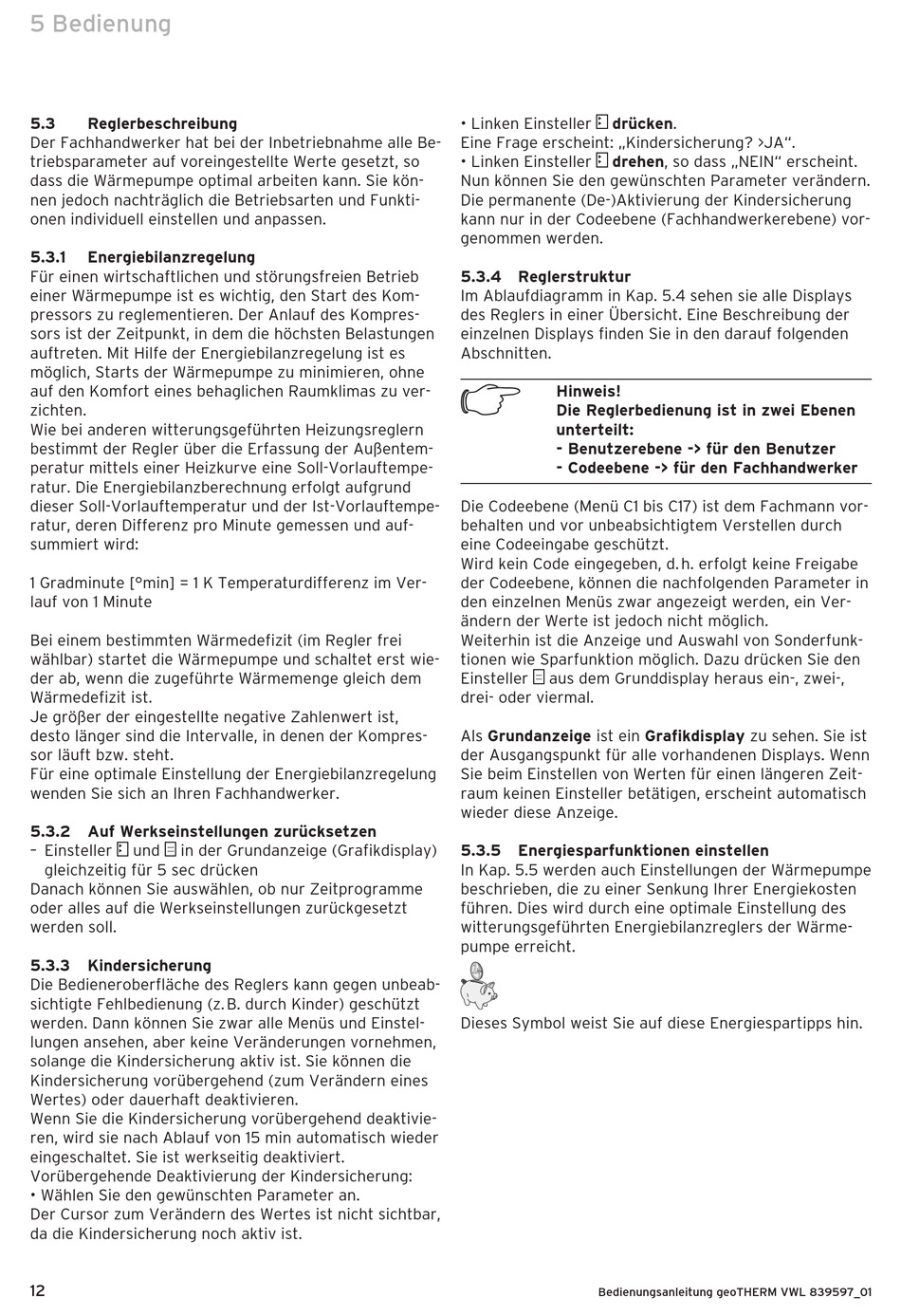

5 Bedienung
5.3

Reglerbeschreibung

Der Fachhandwerker hat bei der Inbetriebnahme alle Be-
triebsparameter auf voreingestellte Werte gesetzt, so
dass die Wärmepumpe optimal arbeiten kann. Sie kön-
nen jedoch nachträglich die Betriebsarten und Funkti-
onen individuell einstellen und anpassen.
5.3.1

Energiebilanzregelung

Für einen wirtschaftlichen und störungsfreien Betrieb
einer Wärmepumpe ist es wichtig, den Start des Kom-
pressors zu reglementieren. Der Anlauf des Kompres-
sors ist der Zeitpunkt, in dem die höchsten Belastungen
auftreten. Mit Hilfe der Energiebilanzregelung ist es
möglich, Starts der Wärmepumpe zu minimieren, ohne
auf den Komfort eines behaglichen Raumklimas zu ver-
zichten.
Wie bei anderen witterungsgeführten Heizungsreglern
bestimmt der Regler über die Erfassung der Außentem-
peratur mittels einer Heizkurve eine Soll-Vorlauftempe-
ratur. Die Energiebilanzberechnung erfolgt aufgrund
dieser Soll-Vorlauftemperatur und der Ist-Vorlauftempe-
ratur, deren Differenz pro Minute gemessen und auf-
summiert wird:
1 Gradminute [°min] = 1 K Temperaturdifferenz im Ver-
lauf von 1 Minute
Bei einem bestimmten Wärmedefizit (im Regler frei
wählbar) startet die Wärmepumpe und schaltet erst wie-
der ab, wenn die zugeführte Wärmemenge gleich dem
Wärmedefizit ist.
Je größer der eingestellte negative Zahlenwert ist,
desto länger sind die Intervalle, in denen der Kompres-
sor läuft bzw. steht.
Für eine optimale Einstellung der Energiebilanzregelung
wenden Sie sich an Ihren Fachhandwerker.
5.3.2 Auf Werkseinstellungen zurücksetzen
– Einsteller und in der Grundanzeige (Grafikdisplay)
gleichzeitig für 5 sec drücken
Danach können Sie auswählen, ob nur Zeitprogramme
oder alles auf die Werkseinstellungen zurückgesetzt
werden soll.
5.3.3

Kindersicherung

Die Bedieneroberfläche des Reglers kann gegen unbeab-
sichtigte Fehlbedienung (z. B. durch Kinder) geschützt
werden. Dann können Sie zwar alle Menüs und Einstel-
lungen ansehen, aber keine Veränderungen vornehmen,
solange die Kindersicherung aktiv ist. Sie können die
Kindersicherung vorübergehend (zum Verändern eines
Wertes) oder dauerhaft deaktivieren.
Wenn Sie die Kindersicherung vorübergehend deaktivie-
ren, wird sie nach Ablauf von 15 min automatisch wieder
eingeschaltet. Sie ist werkseitig deaktiviert.
Vorübergehende Deaktivierung der Kindersicherung:
• Wählen Sie den gewünschten Parameter an.
Der Cursor zum Verändern des Wertes ist nicht sichtbar,
da die Kindersicherung noch aktiv ist.
12
• Linken Einsteller drücken.
Eine Frage erscheint: „Kindersicherung? >JA".
• Linken Einsteller drehen, so dass „NEIN" erscheint.
Nun können Sie den gewünschten Parameter verändern.
Die permanente (De-)Aktivierung der Kindersicherung
kann nur in der Codeebene (Fachhandwerkerebene) vor-
genommen werden.

5.3.4 Reglerstruktur

Im Ablaufdiagramm in Kap. 5.4 sehen sie alle Displays
des Reglers in einer Übersicht. Eine Beschreibung der
einzelnen Displays finden Sie in den darauf folgenden
Abschnitten.
h
Hinweis!
Die Reglerbedienung ist in zwei Ebenen
unterteilt:
- Benutzerebene -> für den Benutzer
- Codeebene -> für den Fachhandwerker
Die Codeebene (Menü C1 bis C17) ist dem Fachmann vor-
behalten und vor unbeabsichtigtem Verstellen durch
eine Codeeingabe ge schützt.
Wird kein Code eingegeben, d. h. erfolgt keine Freigabe
der Codeebene, können die nachfolgenden Parameter in
den einzelnen Menüs zwar angezeigt werden, ein Ver-
ändern der Werte ist jedoch nicht möglich.
Weiterhin ist die Anzeige und Auswahl von Sonder funk-
tionen wie Sparfunktion möglich. Dazu drücken Sie den
Einsteller aus dem Grunddisplay heraus ein-, zwei-,
drei- oder viermal.
Als Grundanzeige ist ein Grafikdisplay zu sehen. Sie ist
der Ausgangspunkt für alle vorhandenen Displays. Wenn
Sie beim Einstellen von Werten für einen längeren Zeit-
raum keinen Einsteller betätigen, erscheint automatisch
wieder diese Anzeige.
5.3.5

Energiesparfunktionen einstellen

In Kap. 5.5 werden auch Einstellungen der Wärmepumpe
beschrieben, die zu einer Senkung Ihrer Energiekosten
führen. Dies wird durch eine optimale Einstellung des
witterungsgeführten Energiebilanzreglers der Wärme-
pumpe erreicht.
Dieses Symbol weist Sie auf diese Energiespartipps hin.
Bedienungsanleitung geoTHERM VWL 839597_01
