4 Geräte- und Funktionsbeschreibung
1
2
3
4

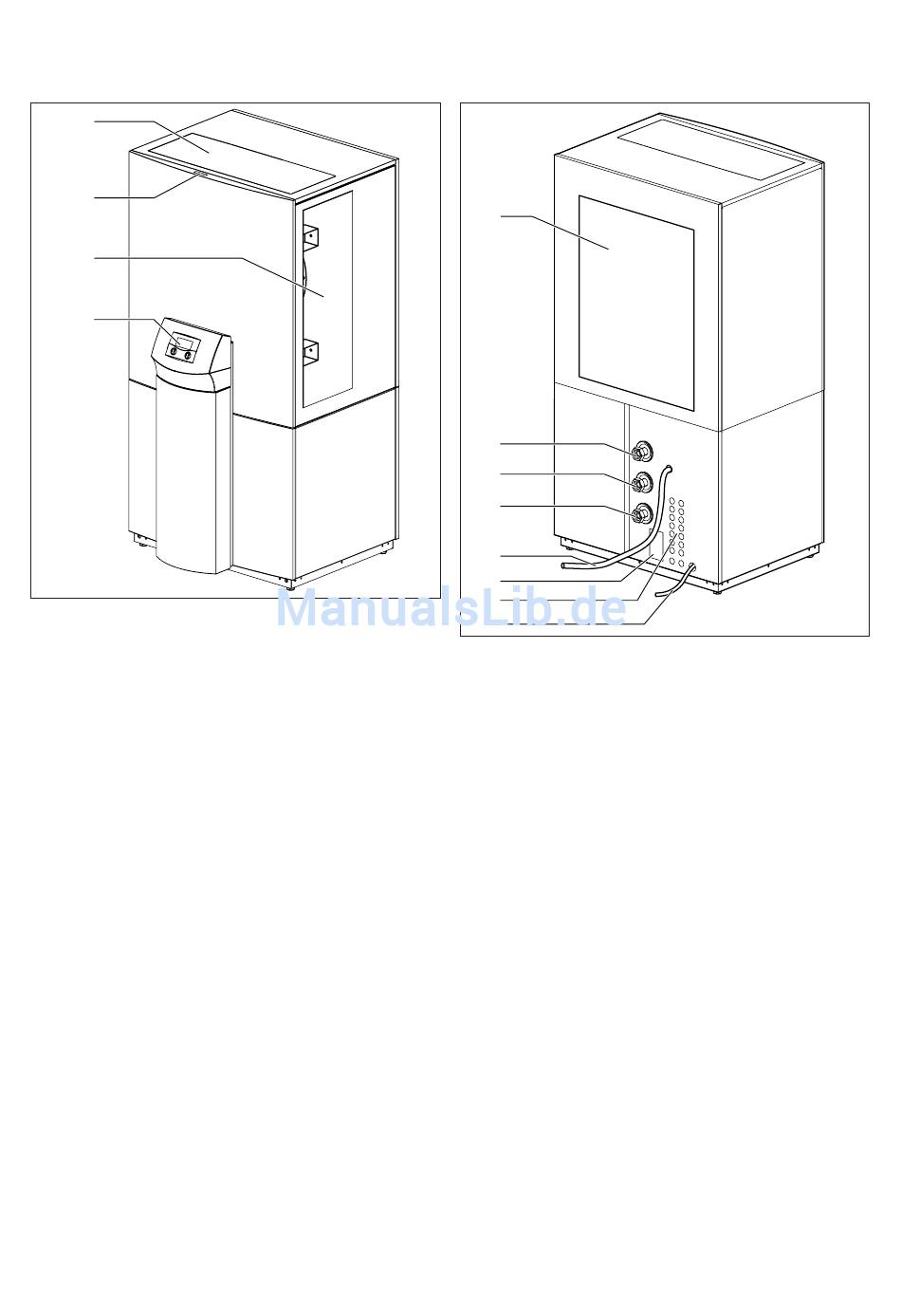

Abb. 4.3 Vorderansicht
Legende zu Abb. 4.3
1
Perforation für Luftauslass oben (optional)
2 Typenbezeichnung der Wärmepumpe
3 Luftauslass seitlich
4 Bedienkonsole
5 Montageblech vrnetDIALOG (hinter der Säulenabdeckung)
10
1
2
3
4
5
6
7
8
Abb. 4.4 Rückansicht
Legende zu Abb. 4.4
1
Lufteinlass mit dahinter liegendem Lamellenrohr-
Wärmetauscher (Verdampfer)
2 Heizungsvorlauf
3 Heizungsrücklauf
4 Rücklauf Warmwasserspeicher
5 Kondensat-Abflussschlauch
6 Typenschild
7 Leitungsdurchführung Elektroanschluss
8 Überlauf der Kondensatwanne
Die Wärmepumpe enthält eine Kondensatwanne, in der
das anfallende Kondensat aufgefangen und durch den
Kondensat-Abflusssschlauch (5) abgeführt wird. Falls
dieser durch evtl. Verunreinigungen verstopft wird, kann
das Kondensat durch den Überlauf schlauch (8) abflie-
ßen (siehe auch Kap. 4.12).
