Herkules

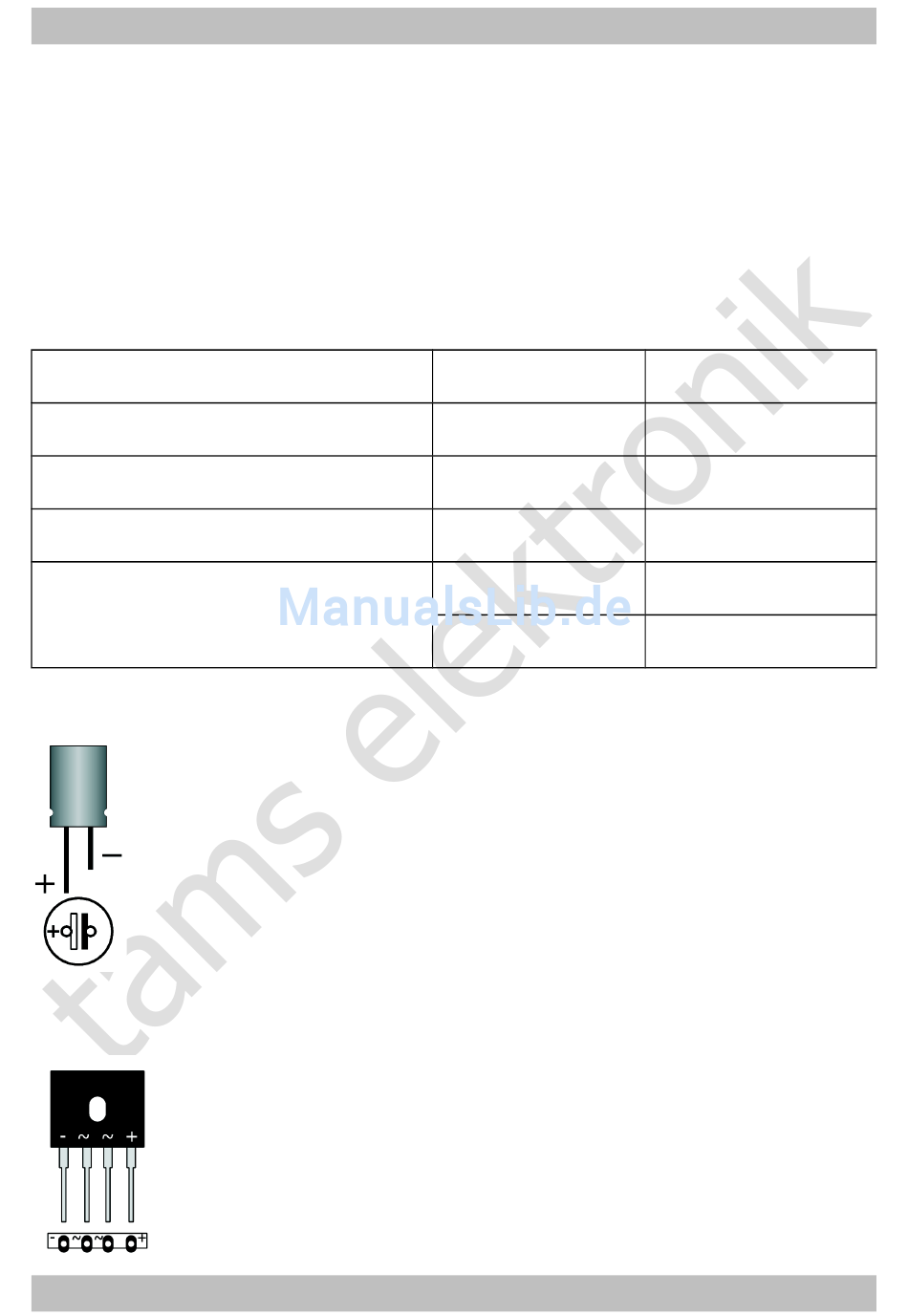

6. Den Bausatz zusammenbauen
Diesen Abschnitt können Sie überspringen, wenn Sie einen Fertig-
Baustein oder ein Fertig-Gerät erworben haben.
6.1. Bauteile
Stückliste
Elektrolyt-Kondensator ("Elko")
Gleichrichter
Integrierte Schaltungen (ICs)
IC-Sockel
Anreihklemmen
Elektrolyt-Kondensatoren
Elektrolyt-Kondensatoren (kurz "Elkos") werden oft zur
Speicherung von Energie eingesetzt. Im Gegensatz zu
keramischen Kondensatoren sind sie gepolt. Der Wert ist
auf dem Gehäuse aufgedruckt.
Elkos sind mit unterschiedlichen Spannungsfestigkeiten
erhältlich. Der Einsatz eines Elkos mit einer höheren
Spannungsfestigkeit ist problemlos möglich.
Gleichrichter
Gleichrichter wandeln Wechselspannung in Gleichspannung
um.
Eingangsspannung (Wechselspannung) und zwei für die
Ausgangsspannung (Gleichspannung). Die Anschlüsse für
die Ausgangsspannung sind gepolt.
Sie
haben
C1
B1
IC1, IC2, IC3
IC1, IC2, IC3
X1, X5
X2, X3, X4
vier
Anschlüsse:
Deutsch
470µF/25V
GBU4S
ULN2803A
18-polig
2 x 2-polig
2 x 3-polig
zwei
für
Seite 21
