Bedienung der Funktionsmo- dule FM456 und FM457. Bestimmungsgemäße Verwendung Das Funktionsmodul FM456 und FM457 können Sie in die Regel- geräte des Regelsystems Logamatic 4000 einbauen. Sie benötigen für einen einwandfreien Betrieb mindestens die Software-Version 6.xx des Regelgerätes und der Bedieneinheit MEC2.
VERLETZUNGSGEFAHR/ANLAGENSCHADEN Weist auf eine potenziell gefährliche Situation hin, die zu mittleren oder leichten Körperverletzungen oder zu Sachschäden führen VORSICHT! kann. ANWENDERHINWEIS Anwendertipps für eine optimale Gerätenutzung und -einstellung sowie sonstige nützliche Informationen. Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Stellen Sie sicher, dass nur Personen Zugang haben, die in der Lage sind, das Gerät sachgerecht zu bedienen. Entsorgung Elektronische Bauteile gehören nicht in den Hausmüll. Entsor- gen Sie das Modul umweltgerecht durch eine autorisierte Stelle. Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Produktbeschreibung Produktbeschreibung Mit einem Modul FM456 oder FM457 können bis zu 2 bzw. 4 EMS- Heizkessel angesteuert werden. Pro Regelgerät sind max. 2 Mo- dule, d. h. bis zu 8 EMS-Kessel ansteuerbar. Zusätzlich ist ein ungemischter Heizkreis auf den Modulen inte- griert.
Seite 7

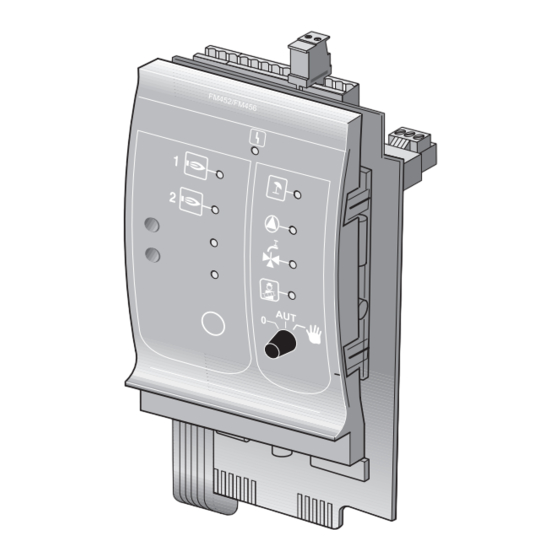

Produktbeschreibung Bild 1 FM456 Bild 2 FM457 Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
In dieser Unterlage werden nur die dem Modul zugehörigen Bedi- enfunktionen erläutert. ANWENDERHINWEIS Die Module FM456 und FM457 beinhalten keine für den Endkun- den einstellbaren Parameter. Alle Einstellungen dieser Module sind nur dem Fachpersonal zugänglich und werden in der Service- anleitung der Module FM456 und FM457 beschrieben.
Beachten Sie, dass bei Einhebelmischern in der gewohnten Stellung zu heißes Wasser austreten kann. Drehen Sie bei Zweigriffmischern niemals nur Warmwasser auf. Während des Abgastests erscheint am MEC2 links stehende Anzeige. Abgastest aktiv Kesseltemperatur 75°C Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Folgende Störungen können erscheinen, sofern Ihr Regelgerät mit den eingangs genannten Modulen ausgerüstet ist: – Kessel Außenfühler – Warmwasser – Kessel x Status y Brenner – Kessel x Keine Verbindung – Kessel x 3-Wege-Ventil – Hydr. Weiche Vorlauffühler Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Seite 11
Handbetrieb stellen Sie die Drehknöpfe am Basiscontroller BC10 Heizprogramm. auf „AUT“. Kessel x Schalten Sie den Kessel in den Handbetrieb. Keine Verbindung Es wird kalt. Heizungsfachfirma verständigen. Störung Tab. 1 Fehlerbehebung Funktionsmodul FM456/FM457 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
