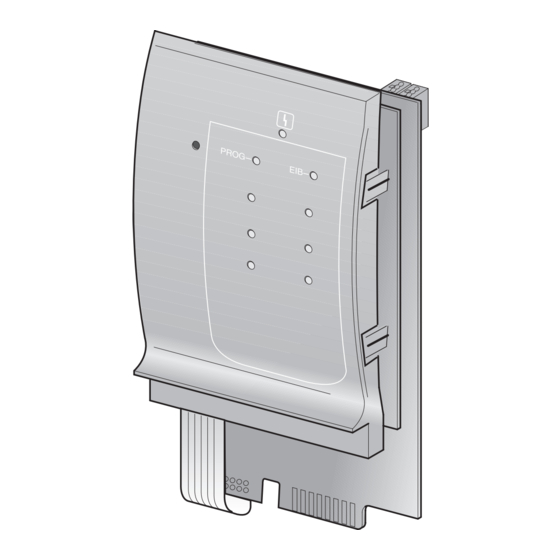

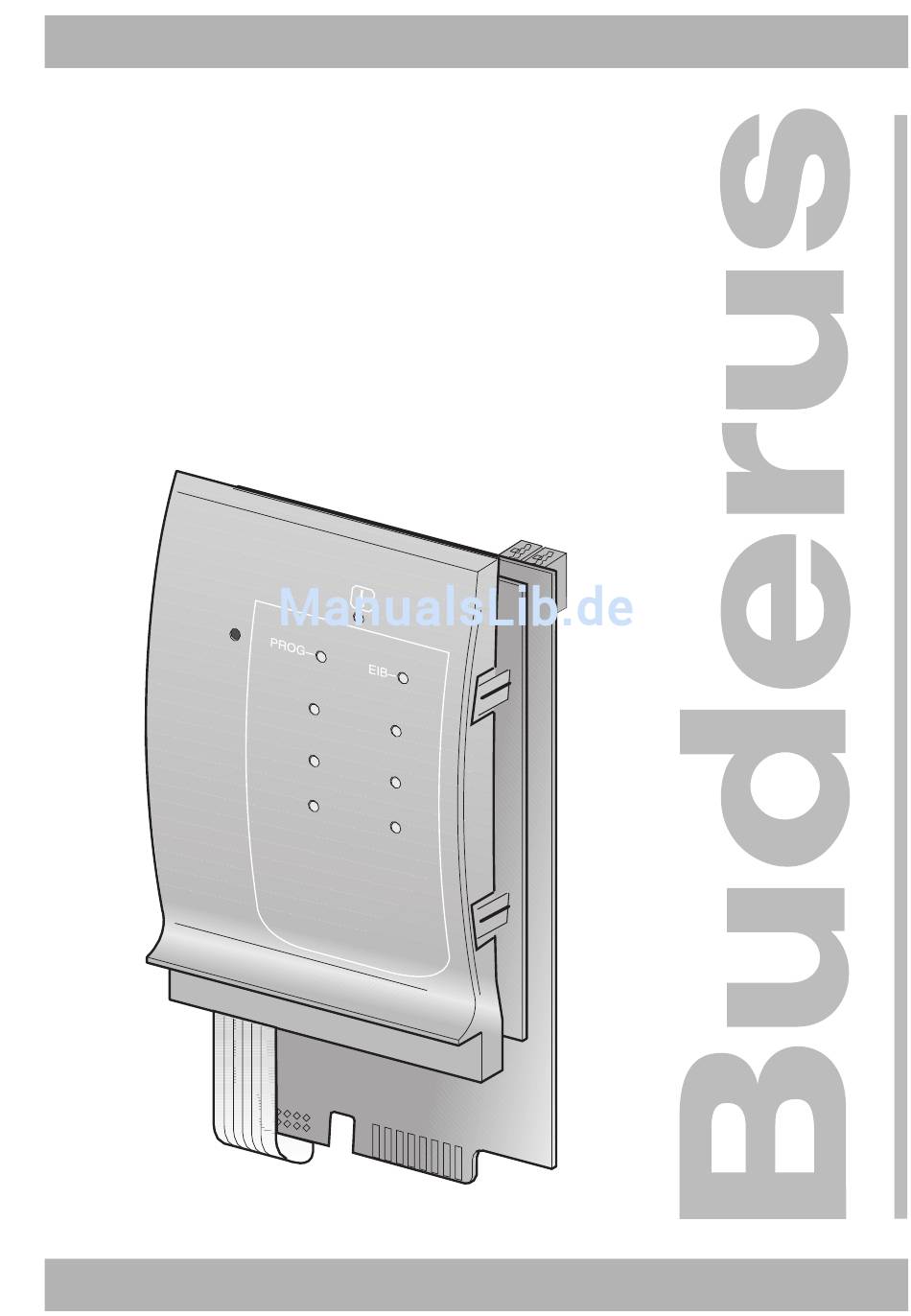

- Seite 1 6302 6825 – 08/2003 DE/CH/AT Für das Fachhandwerk Serviceanleitung Funktionsmodul FM446 EIB-Modul Bitte vor Inbetriebnahme oder Servicearbeiten sorgfältig lesen...
- Seite 2 Das Gerät entspricht den grundlegenden Anfor- derungen der zutreffenden Normen und Richtlinien. Die Konformität wurde nachgewiesen. Die ent- sprechenden Unterlagen und die Konformitätser- klärung sind beim Hersteller hinterlegt. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Funktionsmodul FM446 • Ausgabe 08/2003...
-
Seite 3: Inhaltsverzeichnis
......30 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Funktionsmodul FM446 • Ausgabe 08/2003... -
Seite 4: Eib Und Hausautomation
Anhand einiger Beispiele werden Ihnen die Vorteile der Kombination von EIB und Haus- bzw. Gebäudetechnik dargestellt. Generell dient das Funktionsmodul FM446 in Bezug auf den Ein- satz der EIB-Technologie nur als Kommunikationsschnittstelle. Eine Einbindung des Funktionsmoduls in das EIB-System kann nur mit der EIB-Tool-Software (ETS) erfolgen. - Seite 5 Der Raum wird nur im Bedarfsfalle geheizt. – Thermostatventile fahren automatisch zu, wenn z. B. Fenster geöffnet sind. – Energie wird bewusst und ohne Komfortverlust zum Beheizen der Räume eingesetzt. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Funktionsmodul FM446 • Ausgabe 08/2003...
-
Seite 6: Aufbau, Funktion Und Datenübertragung
(kodiert) und an die Aktoren gesendet. Dort findet die Rückwandlung der Kodierung statt. Auf die empfangenen Befehle folgen Aktionen (z. B. Thermostatventil fährt zu). Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Funktionsmodul FM446 • Ausgabe 08/2003... -
Seite 7: Datenübertragung
Der Empfänger setzt nun das Telegramm durch Dekodierung in einen „Öffnen-Befehl“ auf den Aktor um. Falls das Telegramm korrekt empfangen wurde, wird eine Quittie- rung an den Absender geschickt. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Funktionsmodul FM446 • Ausgabe 08/2003... -
Seite 8: Sicherheit
Das Nichtbeachten von Sicherheitshinweisen kann zu schweren Personenschäden – auch mit Todesfolge – sowie Sach- und Um- weltschäden führen. Bestimmungsgemäße Verwendung Das Funktionsmodul FM446 können Sie in die Regelgeräte des Regelsystems Logamatic 4000 einbauen. Sie benötigen für einen einwandfreien Betrieb mindestens die Software-Version 4.17 des Regelgerätes. -
Seite 9: Beachten Sie Diesen Sicherheitshinweis
Sicherheit Beachten Sie diesen Sicherheitshinweis Das Funktionsmodul FM446 wurden nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln konzipiert und gebaut. Dennoch können bei unsachgemäßer Servicetätigkeit Sachschä- den nicht vollständig ausgeschlossen werden. Lesen Sie vor Beginn Ihrer Servicetätigkeit am Funktionsmodul FM446 diese Serviceanleitung sorgfältig durch. -
Seite 10: Funktionsmodul Fm446
Funktionsmodul FM446 Funktionsmodul FM446 Das Funktionsmodul FM446 können Sie in die Regelgeräte des Regelsystems Logamatic 4000 ab der Software-Version 4.17 des Regelgerätes einbauen. Das Funktionsmodul FM446 besitzt eine Schnittstelle zum Bus- system EIB und Sie können es im EIB-System als Teilnehmer ein- binden. - Seite 11 Funktionsmodul FM446 Für eine einwandfreie Funktion muss das Funktionsmodul FM446 installiert, an das EIB-System als Teilnehmer im Netzwerk einge- bunden und in der Bedieneinheit MEC2 eingestellt werden. ANWENDERHINWEIS Zur Einbindung des Funktionsmoduls FM446 in das EIB-System benötigen Sie die EIB-Produktdatenbank von Buderus und die EIB-Tool-Software (ETS) –...
-
Seite 12: Hauptfunktion - Schiebung Der Vorlauf-Solltemperatur
über die Bedieneinheit MEC2 möglich. 3.1.3 Hauptfunktion – Schiebung der Vorlauf- Solltemperatur Die Hauptfunktion des Funktionsmoduls FM446 ist die wärmebe- darfsgerechte Schiebung der Vorlauf-Solltemperatur eines Heiz- kreises. Die Funktion geht aus der Kommunikation zwischen den EIB-Ein- zelraumreglern und der Kesselregelung hervor. - Seite 13 LED „Modulstörung“ (rot) – allgemeine Modulstörung Pos. 4: LED „EIB“ (grün) – EIB vorhanden ANWENDERHINWEIS Kontrollieren Sie vor dem Einbau des Funktionsmoduls FM446 die Software-Version des Controllermoduls (CM431) und der Bedie- neinheit MEC2 ( Version ab 4.17). Nähere Informationen erhalten Sie von jeder Buderus Niederlas- sung.
-
Seite 14: Einbau In Den Regelgeräten Logamatic 4000
Funktionsmodul FM446 Einbau in den Regelgeräten Logamatic 4000 Sie sollten das Funktionsmodul FM446 nach Möglichkeit jeweils in den rechten äußeren Steckplatz der Regelgerätebaureihe 4000 einbauen (z. B. Steckplatz 4 bei Logamatic 4311). Steckplatzbelegungen in den verschiedenen Regelgeräten 4111, 4112, 4116... - Seite 15 Funktionsmodul FM446 3.2.1 FM446 im Regelgerät Logamatic 4111, 4112, 4116 Abb. 3 Funktionsmodul FM446 im Regelgerät Logamatic 4112 Pos. 1: Steckplatz 1 belegt mit Funktionsmodul FM441 Pos. 2: Steckplatz 2 belegt mit Funktionsmodul FM446 Pos. 3: Steckplatz B hinter der Bedieneinheit MEC2 Pos.
- Seite 16 Funktionsmodul FM446 3.2.2 FM446 im Regelgerät Logamatic 4211 Abb. 4 Funktionsmodul FM446 im Regelgerät Logamatic 4211 Pos. 1: Steckplatz 1 für weiteres Funktionsmodul (FM) Pos. 2: Steckplatz 2 belegt mit Funktionsmodul FM446 Pos. 3: Steckplatz B hinter der Bedieneinheit MEC2 Pos.
-
Seite 17: Fm446 Im Regelgerät Logamatic 43Xx
Funktionsmodul FM446 3.2.3 FM446 im Regelgerät Logamatic 43xx Abb. 5 Funktionsmodul FM446 im Regelgerät Logamatic 4311 Pos. 1: Steckplatz 1 für weiteres Funktionsmodul (FM) Pos. 2: Steckplatz 2 für weiteres Funktionsmodul (FM) Pos. 3: Steckplatz 3 für weiteres Funktionsmodul (FM) Pos. -
Seite 18: Eib-Einbindung Und -Programmierung
Funktionsmodul FM446 EIB-Einbindung und -Programmierung ANWENDERHINWEIS Um das Funktionsmodul FM446 für die Programmierung über das EIB-System vorzubereiten, müssen Sie das Modul im Regelgerät installieren und einbinden (siehe Kapitel 4.1 „Funktionsmodul FM446 im Regelgerät einbinden“). Anschließend kann der EIB-Fachmann den Programmiermodus aktivieren und die erforderlichen Einstellungen und Projektier- ungen vornehmen. -
Seite 19: Die Einstellungen Für Das Fm446
Die Einstellungen für das FM446 In den folgenden Abschnitten wird Ihnen erklärt, wie Sie mit dem Funktionsmodul FM446 und der Bedieneinheit MEC2 das Regel- gerät für die Anbindung an ein EIB-System vorbereiten können und welche Funktionen Ihnen dann optional zur Verfügung stehen. - Seite 20 Nachdem Sie das Funktionsmodul 446 eingebaut haben (siehe Montageanweisung „Module für Regelgeräte Logamatic 4xxx“), wird es automatisch vom Regelgerät erkannt. ANWENDERHINWEIS Wird das Funktionsmodul FM446 nicht automatisch erkannt, so müssen Sie es einmalig manuell über die Bedieneinheit MEC2 einbinden. Funktionsmodul FM446 manuell auf MEC2-Ebene einbinden Serviceebene aufrufen.
-
Seite 21: Vorlauftemperatur Der Heizkreise Über Ventilstellung Anpassen
Die Einstellungen für das FM446 Taste „Zurück“ drücken. Das Funktionsmodul FM446 (EIB-Modul) ist auf Platz 4 installiert. MODULAUSWAHL Platz 4 FM446 Taste „Zurück“ dreimal drücken oder Bedienklappe schließen um auf die Bedienebene 1 zu gelangen. Vorlauftemperatur der Heizkreise über Ventilstellung anpassen Die Vorlauftemperatur des Heizkreises wird in Verbindung mit der Ventilstellung der Heizkörperventile, der Einstellung der Einzel-... - Seite 22 Taste „Zurück“ dreimal drücken oder Bedienklappe schließen um auf die Bedienebene 1 zu gelangen oder stellen Sie nun die Heiz- kreisdaten für das Heizsystem ein. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Funktionsmodul FM446 • Ausgabe 08/2003...
-
Seite 23: Heizkreisdaten Für Heizsystem "Eib" Einstellen
Drehknopf drehen und gewünschte Einstellungen für den Heiz- kreis „EIB“ vornehmen. Heizsystem Einstellmöglichkeit Name Heizkreis Minimale Vorlauftemperatur Maximale Vorlauftemperatur Frostschutz ab Stellglied Stellgliedlaufzeit Anhebung Kessel Externe Störmeldung Pumpe Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Funktionsmodul FM446 • Ausgabe 08/2003... - Seite 24 Wenn der installierte Heizkreis mit einem Heizkreisstellglied (Mischer) ausgestattet ist, steuert das Regelgerät dieses Stellglied Ist kein Heizkreisstellglied vorhanden, wird der Heizkreis über die Kesselvorlauftemperatur geregelt. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Funktionsmodul FM446 • Ausgabe 08/2003...
-
Seite 25: Betriebsarten Der Heizkreise Umstellen
Sie können entweder die Schiebung der Vorlauf-Solltemperatur (siehe Kapitel 4.2 „Vorlauftemperatur der Heizkreise über Ventil- stellung anpassen“) oder die Betriebsarten der Heizkreise umstel- len. Beide Funktionen gleichzeitig schließen sich aus. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Funktionsmodul FM446 • Ausgabe 08/2003... -
Seite 26: Betriebsarten Des Warmwasserkreises Umstellen
Die Betriebsart der Zirkulationspumpe kann über das EIB-System umgestellt werden. Hierbei müssen Sie keine Einstellungen über die Bedieneinheit MEC2 vornehmen System Einstellmöglichkeit Zirkulationspumpe AN (Taste „Tagbetrieb“) AUS (Taste „Nachtbetrieb“) Automatik-Betrieb Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Funktionsmodul FM446 • Ausgabe 08/2003... -
Seite 27: Funktion Warmwasser-Nachladung
Bitte beachten Sie, dass hier auch die Einstellungen auf der EIB- Seite anzupassen sind. Diese Einstellungen kann nur der EIB-Fachmann in Verbindung mit der EIB-Tool-Software (ETS) durchführen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Funktionsmodul FM446 • Ausgabe 08/2003... -
Seite 28: Betriebswerte Anzeigen
Der Wert „888“ wird auf den EIB übertragen, wenn: – ein Betriebswert als fehlerhaft (Fühlerschluss, -bruch) von der Regelung detektiert wird. – Betriebswerte auf der Regelgeräteseite nicht vorhanden sind. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Funktionsmodul FM446 • Ausgabe 08/2003... -
Seite 29: Fehler
Fehler ANWENDERHINWEIS In der Spalte „Störung“ sind alle Störungen aufgelistet, die im Zu- sammenspiel zwischen dem Funktionsmodul FM446, der Bude- rus-Kesselregelung und dem EIB-System auftreten können. Die Begriffe in den Klammern der Spalte „Störung“ zeigen die Mel- dungen, wie sie im Display der Bedieneinheit MEC2 erscheinen. -
Seite 30: Stichwortverzeichnis
EIB-Tool-Software ..8 Vorlauf ....28 Einbaubeispiele FM446 ..14 Vorlauftemperatur anpassen ..21 Einbauposition FM446 . - Seite 31 Notizen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Serviceanleitung Funktionsmodul FM446 • Ausgabe 08/2003...
