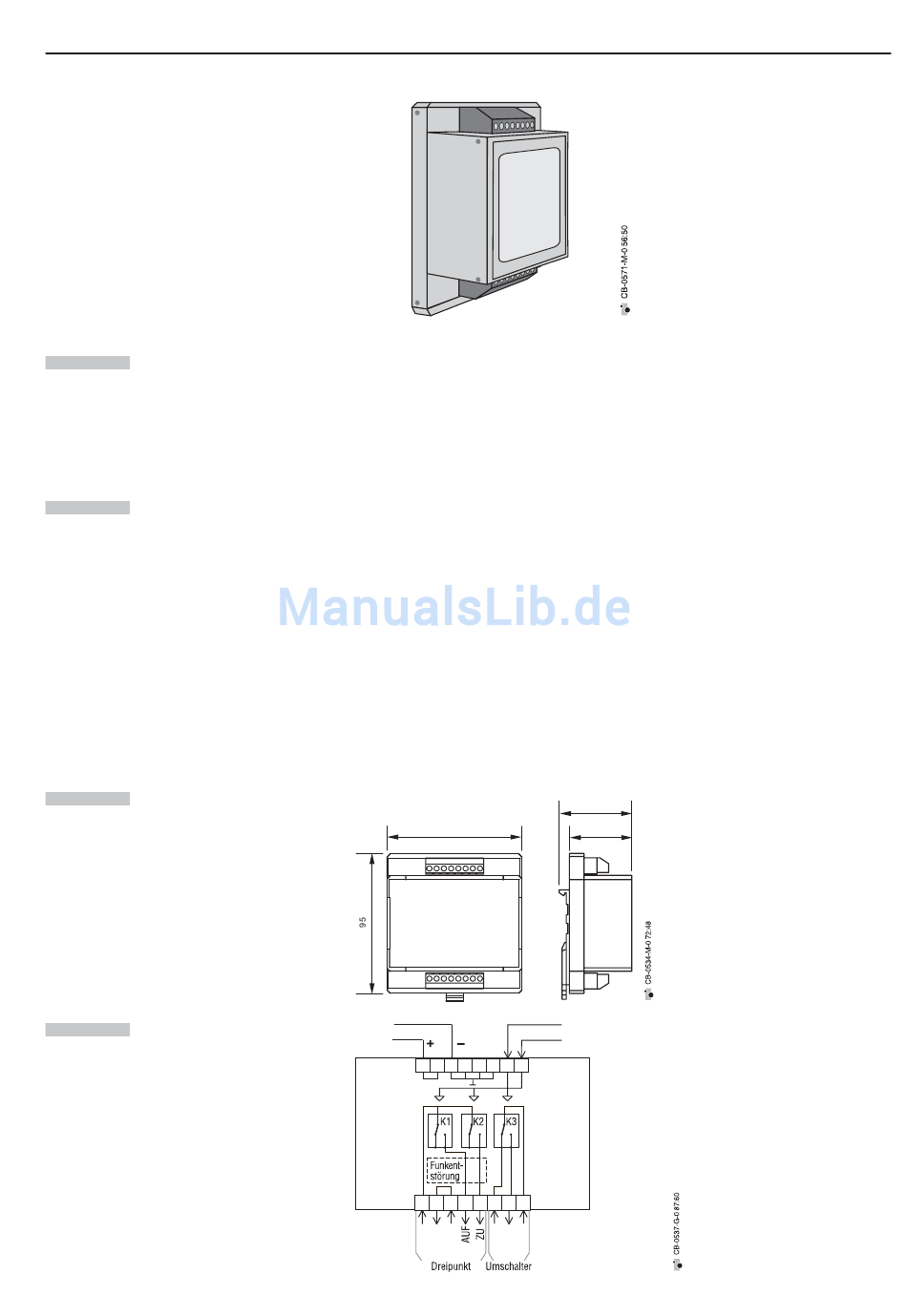

Koppelbaugruppe MCD 3

Funktion
Technische Daten
Abmessungen
Elektrischer Anschluß
GE0B-091GE51 R1100
cbfn 105
Die Koppelbaugruppe MCD 3 dient der Umsetzung von zwei analogen Ausgangssi-
gnalen von Excel 100 (Typen 3-Punkt-extern und 2-Punkt-extern) in ein Dreipunkt-
Ausgangssignal und einen potentialfreien Schaltkontakt (Umschalter).
Sie ist geeignet zur Ansteuerung eines reversiblen Stellmotors und eines stufigen
Aggregates (z. B. Pumpe).
Die Montage erfolgt im Schaltschrank auf DIN-Schiene.
Versorgungsspannung
Eingangsspannung
Schwellwert
Kontaktbelastbarkeit
96
24 V AC/DC
11 12 13 14 15 16 17 18
1 2 3 4 5 6 7 8
24 V AC/DC
0...10 V DC
3-Punkt-Ausgang:
< 5 V DC → ZU
2,5 V DC < U
i
→ AUF
U > 7,5 V DC
i
Umschalter:
U > 3 V DC EIN
i
U < 2,5 V DC AUS
i
3-Punkt-Ausgang (K1,K2):
0,2 A, 240 V AC / 1,2 A 24 V AC
Umschalter(K3): 3 A, 240 V AC
50
42
Y Eingang Umschalter
Y Eingang Dreipunkt
MCD 3
Zubehör
Koppelbaugruppe MCD 3
