Dezentrale Ein-/Ausgangsmodule

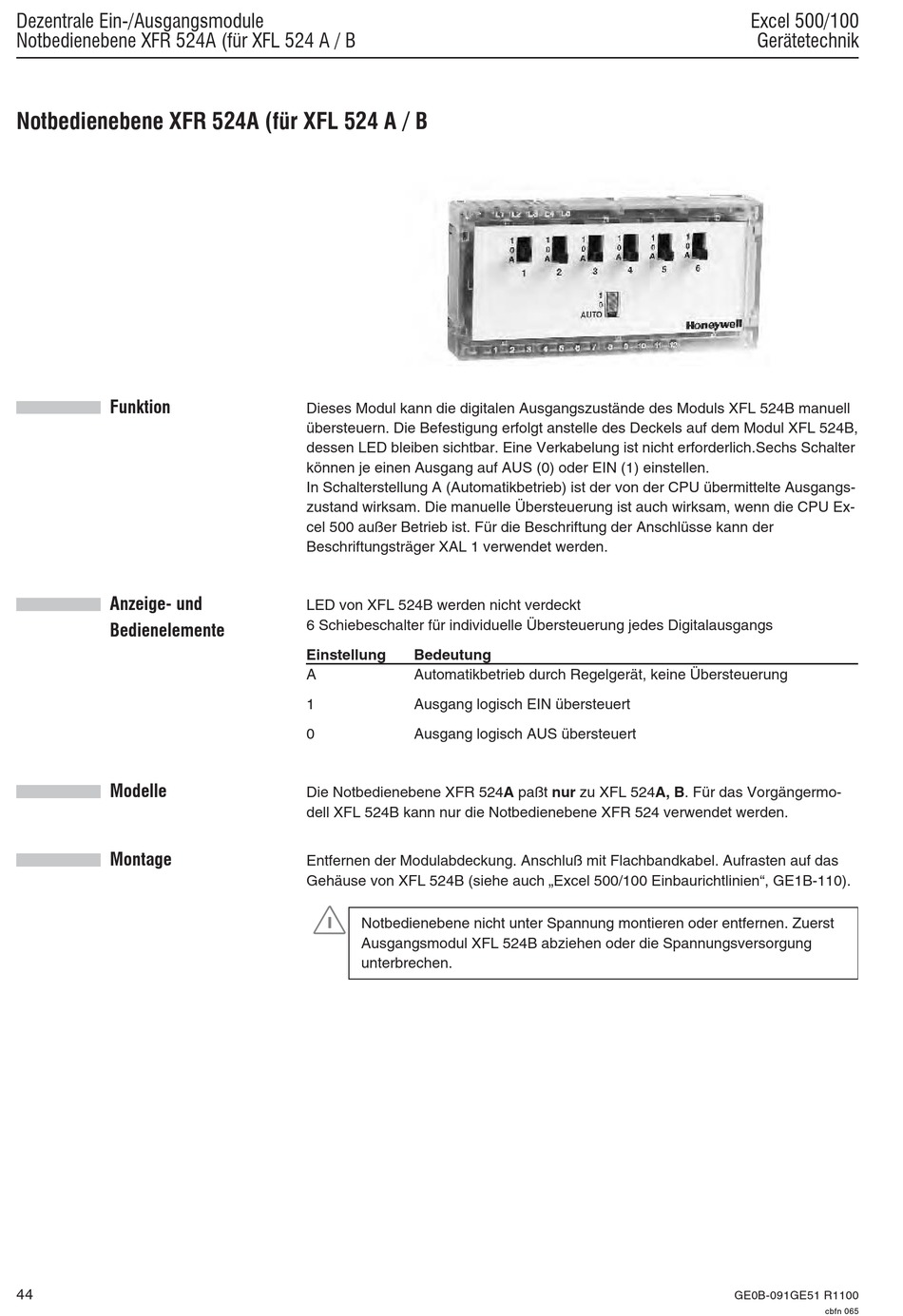

Notbedienebene XFR 524A (für XFL 524 A / B
Notbedienebene XFR 524A (für XFL 524 A / B
Funktion
Anzeige- und
Bedienelemente
Modelle
Montage
44
Dieses Modul kann die digitalen Ausgangszustände des Moduls XFL 524B manuell
übersteuern. Die Befestigung erfolgt anstelle des Deckels auf dem Modul XFL 524B,
dessen LED bleiben sichtbar. Eine Verkabelung ist nicht erforderlich.Sechs Schalter
können je einen Ausgang auf AUS (0) oder EIN (1) einstellen.
In Schalterstellung A (Automatikbetrieb) ist der von der CPU übermittelte Ausgangs-
zustand wirksam. Die manuelle Übersteuerung ist auch wirksam, wenn die CPU Ex-
cel 500 außer Betrieb ist. Für die Beschriftung der Anschlüsse kann der
Beschriftungsträger XAL 1 verwendet werden.
LED von XFL 524B werden nicht verdeckt
6 Schiebeschalter für individuelle Übersteuerung jedes Digitalausgangs
Einstellung Bedeutung
A Automatikbetrieb durch Regelgerät, keine Übersteuerung
1 Ausgang logisch EIN übersteuert
0 Ausgang logisch AUS übersteuert
Die Notbedienebene XFR 524A paßt nur zu XFL 524A, B. Für das Vorgängermo-
dell XFL 524B kann nur die Notbedienebene XFR 524 verwendet werden.
Entfernen der Modulabdeckung. Anschluß mit Flachbandkabel. Aufrasten auf das
Gehäuse von XFL 524B (siehe auch „Excel 500/100 Einbaurichtlinien", GE1B-110).
!
Notbedienebene nicht unter Spannung montieren oder entfernen. Zuerst
Ausgangsmodul XFL 524B abziehen oder die Spannungsversorgung
unterbrechen.
