6.1.9
MIG/MAG-Sonderbrenner
Funktionsbeschreibungen und weiterführende Hinweise entnehmen Sie der Betriebsanleitung
zum jeweiligen Schweißbrenner!

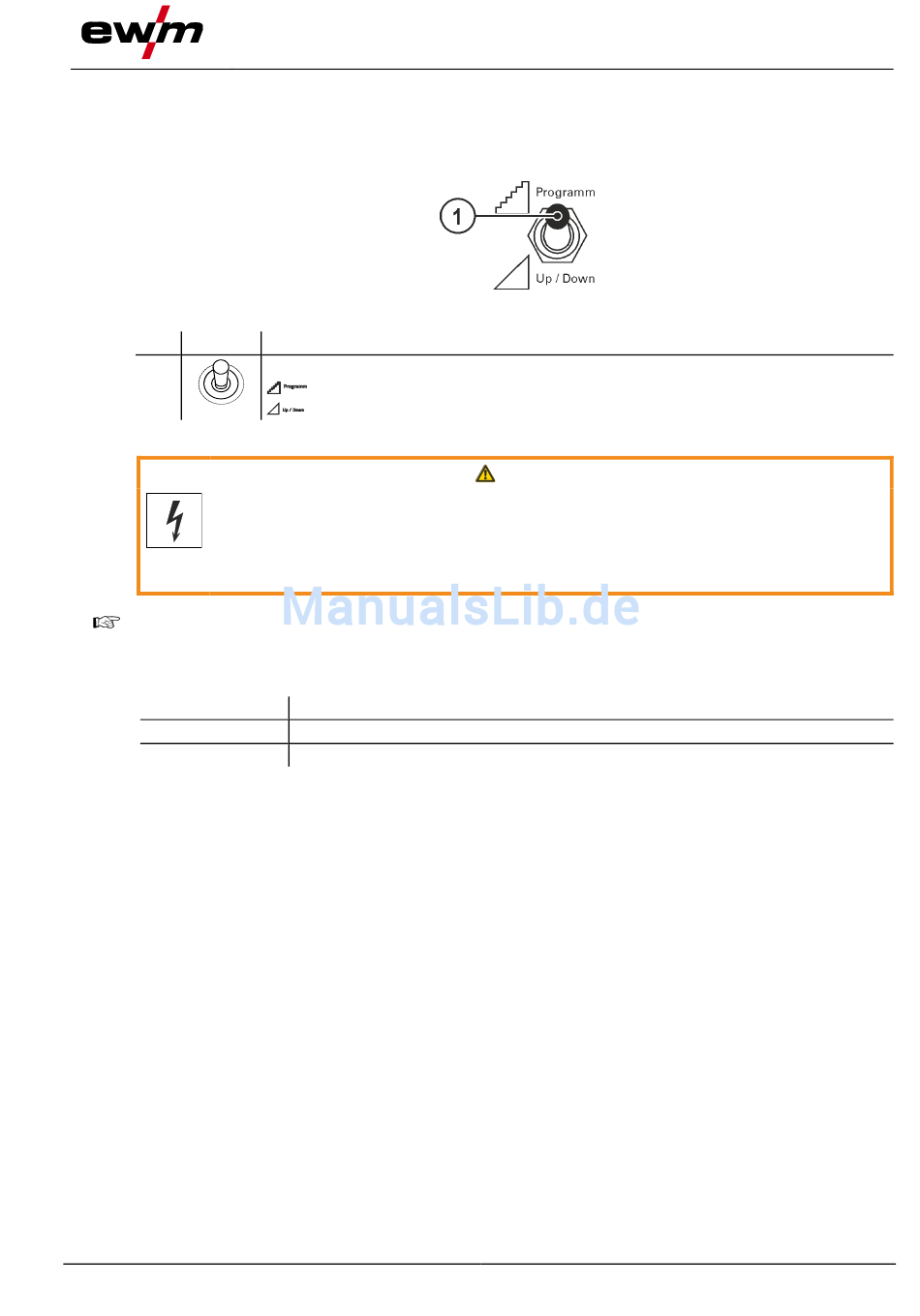

6.1.9.1
Programm- und Up-/Down-Betrieb
Pos. Symbol
1
6.1.9.2
Umschaltung zwischen Push/Pull- und Zwischenantrieb
Keine unsachgemäßen Reparaturen und Modifikationen!
Um Verletzungen und Geräteschäden zu vermeiden, darf das Gerät nur von
sachkundigen, befähigten Personen repariert bzw. modifiziert werden!
Garantie erlischt bei unbefugten Eingriffen!
•
Im Reparaturfall befähigte Personen (sachkundiges Servicepersonal) beauftragen!
Vor Wiederinbetriebnahme muss eine „Inspektion und Prüfung während des Betriebes"
entsprechend IEC / DIN EN 60974-4 „Lichtbogen-Schweißeinrichtungen - Inspektion und Prüfung
während des Betriebes" durchgeführt werden!
Die Stecker befinden sich direkt auf der Platine M3.7X.
Stecker
auf X24
auf X23
099-00L105-EW500
09.03.2018
Beschreibung
0
Umschalter Schweißbrennerfunktion (Sonderschweißbrenner erforderlich)
---- Programme oder JOBs umschalten
----- Schweißleistung stufenlos einstellen
Funktion
Betrieb mit Push/Pull-Schweißbrenner (ab Werk)
Betrieb mit Zwischenantrieb
Abbildung 6-16
WARNUNG
Schweißverfahren
MIG/MAG-Schweißen
65
