6.1.2

Betriebsarten

Schweißparameter wie z. B. Gasvorströmen, Drahtrückbrand etc. sind für eine Vielzahl von
Anwendungen optimal voreingestellt (können jedoch bei Bedarf angepasst werden).

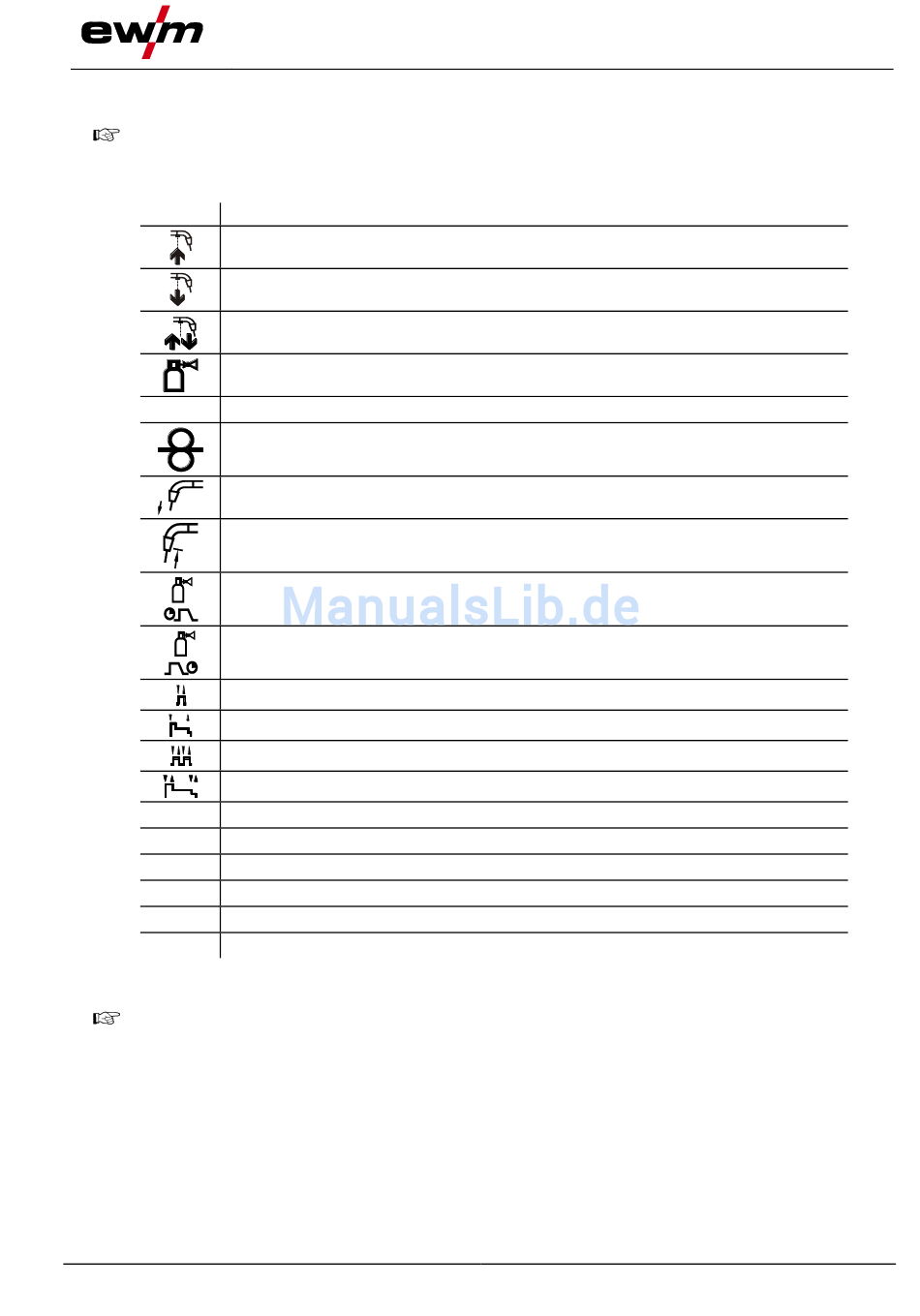

6.1.2.1 Zeichen- und Funktionserklärung
Symbol Bedeutung
Brennertaster betätigen
Brennertaster loslassen
Brennertaster tippen (kurzes Drücken und Loslassen)
Schutzgas strömt
Schweißleistung
I
Drahtelektrode wird gefördert
Drahteinschleichen
Drahtrückbrand
Gasvorströmen
Gasnachströmen
2-Takt
2-Takt-Spezial
4-Takt
4-Takt-Spezial
Zeit
t
Startprogramm
P
START
Hauptprogramm
P
A
vermindertes Hauptprogramm
P
B
Endprogramm
P
END
Punktzeit
t2
6.1.3

MIG/MAG-Zwangsabschaltung

Das Schweißgerät beendet den Zünd- bzw. Schweißvorgang bei
•
Zündfehler (bis 5 s nach dem Startsignal fließt kein Schweißstrom).
•
Lichtbogenabriss (Lichtbogen länger als 5 s unterbrochen).
099-00L105-EW500
09.03.2018
Schweißverfahren
MIG/MAG-Schweißen
51
