4.3.4

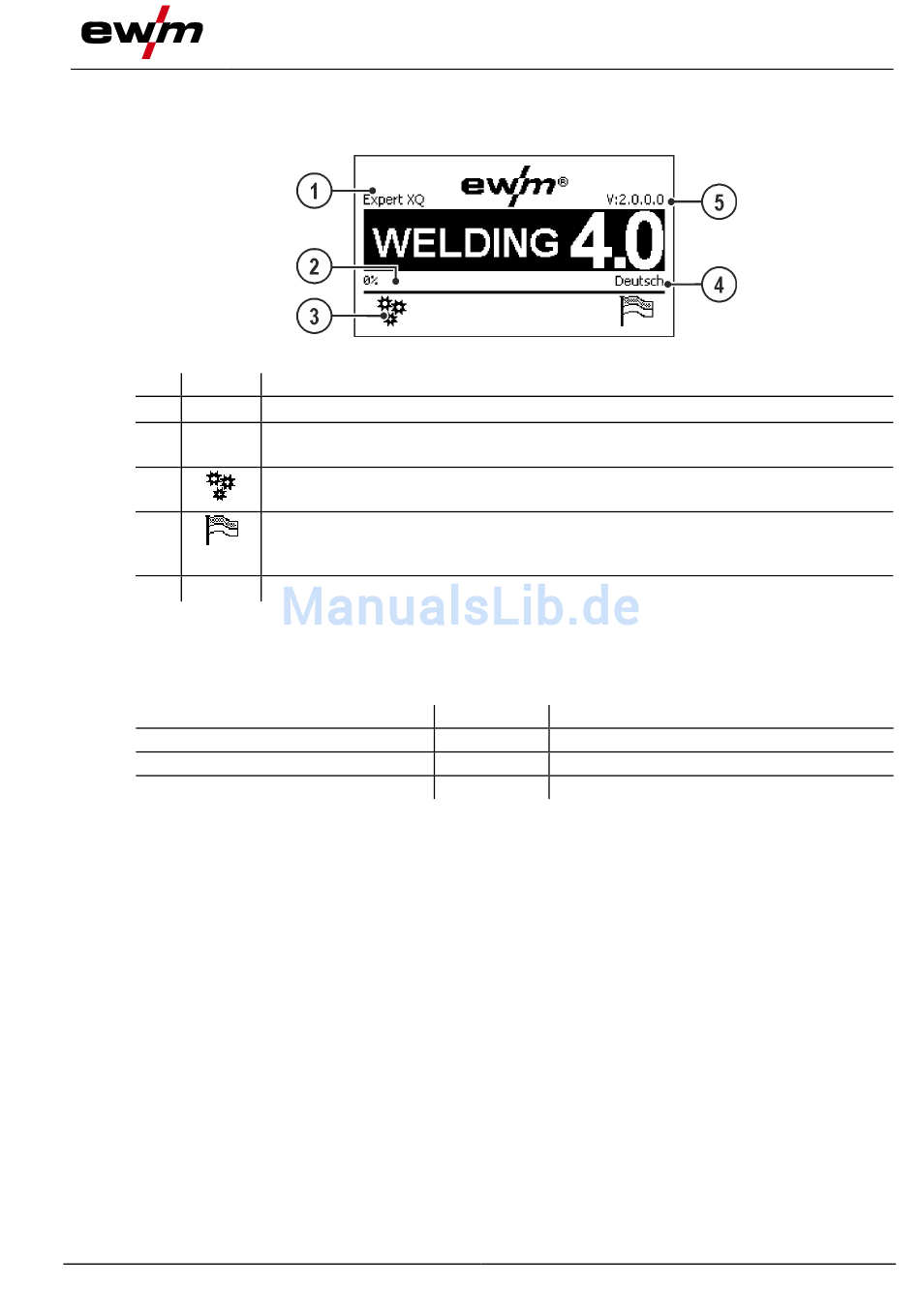

Startbildschirm
Während dem Startvorgang werden auf dem Bildschirm Steuerungsname, Version der Gerätesoftware
und die Sprachauswahl angezeigt.
Pos. Symbol
1
2
3
4
5
4.3.4.1
Grundeinstellungen zum Betrieb mit zwei Drahtvorschubgeräten (P10)
Die Einstellung ist ausschließlich verfügbar bzw. erforderlich, wenn
•
sich die Steuerung im Drahtvorschubgerät oder
•
bei kompakter Bauweise in der Stromquelle befindet.
Menüpunkt / Parameter
DVX (Single)
DVX-Unit 1 (Master)
DVX-Unit 2 (Slave)
Im Einzelbetrieb (P10 = 0) darf kein zweites Drahtvorschubgerät angeschlossen sein!
•
Verbindungen zum zweiten Drahtvorschubgerät entfernen
Im Doppelbetrieb (P10 = 1 oder 2) müssen beide Drahtvorschubgeräte angeschlossen und für
diese Betriebsart an den Steuerungen unterschiedlich konfiguriert sein!
•
Ein Drahtvorschubgerät als Master konfigurieren (P10 = 1)
•
Das andere Drahtvorschubgerät als Slave konfigurieren (P10 = 2)
Zugriffssteuerung
Sollte ein Gerät im Schweißsystem mit einem Schlüsselschalter zur Zugriffssteuerung ausgestattet sein,
muss dieses als Master (P10 = 1) konfiguriert werden. Sind bei Doppelbetrieb mehrere Geräte mit
Schlüsselschalter ausgestattet kann die Zuordnung wahlweise erfolgen. Das als Master konfigurierte
Drahtvorschubgerät ist nach Einschalten des Schweißgerätes aktiv. Weitere Funktionsunterschiede
zwischen den Drahtvorschubgeräten ergeben sich nicht.
099-00L105-EW500
09.03.2018
Beschreibung
0
Bezeichnung der Gerätesteuerung
Fortschrittsbalken
Zeigt den Ladefortschritt während dem Startvorgang
Erweiterte Einstellungen
Zur Anzeige und Einstellung erweiterter Systemeinstellungen > siehe Kapitel 4.3.4.1
Anzeige der gewählten Systemsprache
Die Systemsprache kann während dem Startvorgang geändert
werden > siehe Kapitel 4.3.4.2.
Version der Steuerungssoftware
Wert
0
1
2
Abbildung 4-4
Bemerkung
Schnellübersicht
Geräteanzeige
15
