Hauptbildschirm
Der Hauptbildschirm enthält alle für den Schweißprozess erforderlichen Informationen vor, während und
nach dem Schweißvorgang. Darüber hinaus werden ständig Statusinformationen über den
Gerätezustand ausgegeben. Die Belegung der kontextabhängigen Drucktasten wird ebenfalls im
Hauptbildschirm dargestellt.
Dem Anwender stehen verschiedene, frei wählbare Hauptbildschirme zur
Verfügung > siehe Kapitel 4.3.3.
Pos. Symbol
1
2
3
4
Durch langes Drücken der Drucktaste A (auf dem Hauptbildschirm Betriebsart) kann direkt zum
Programmablauf gewechselt werden.
4.3.3
Hauptbildschirm- Varianten
Hauptbildschirmtyp 1
Hauptbildschirmtyp 3
Die Auswahl der entsprechenden Variante (Hauptbildschirmtyp) erfolgt im Menü Gerätekonfiguration
(System) > siehe Kapitel 5.6.5.
14
Beschreibung
0
Informationen zur gewählten Schweißaufgabe
JOB-Nummer, Verfahren etc.
Anzeigebereich für Schweißdaten
Schweißstrom und-spannung, Drahtgeschwindigkeit, Materialdicke etc.
Anzeigebereich für Prozessparameter
Betriebsart, Spannungskorrektur, Programm, Schweißart etc.
Anzeigebereich für Systemstatus
Netzwerkstaus, Fehlerstatus etc. > siehe Kapitel 4.2

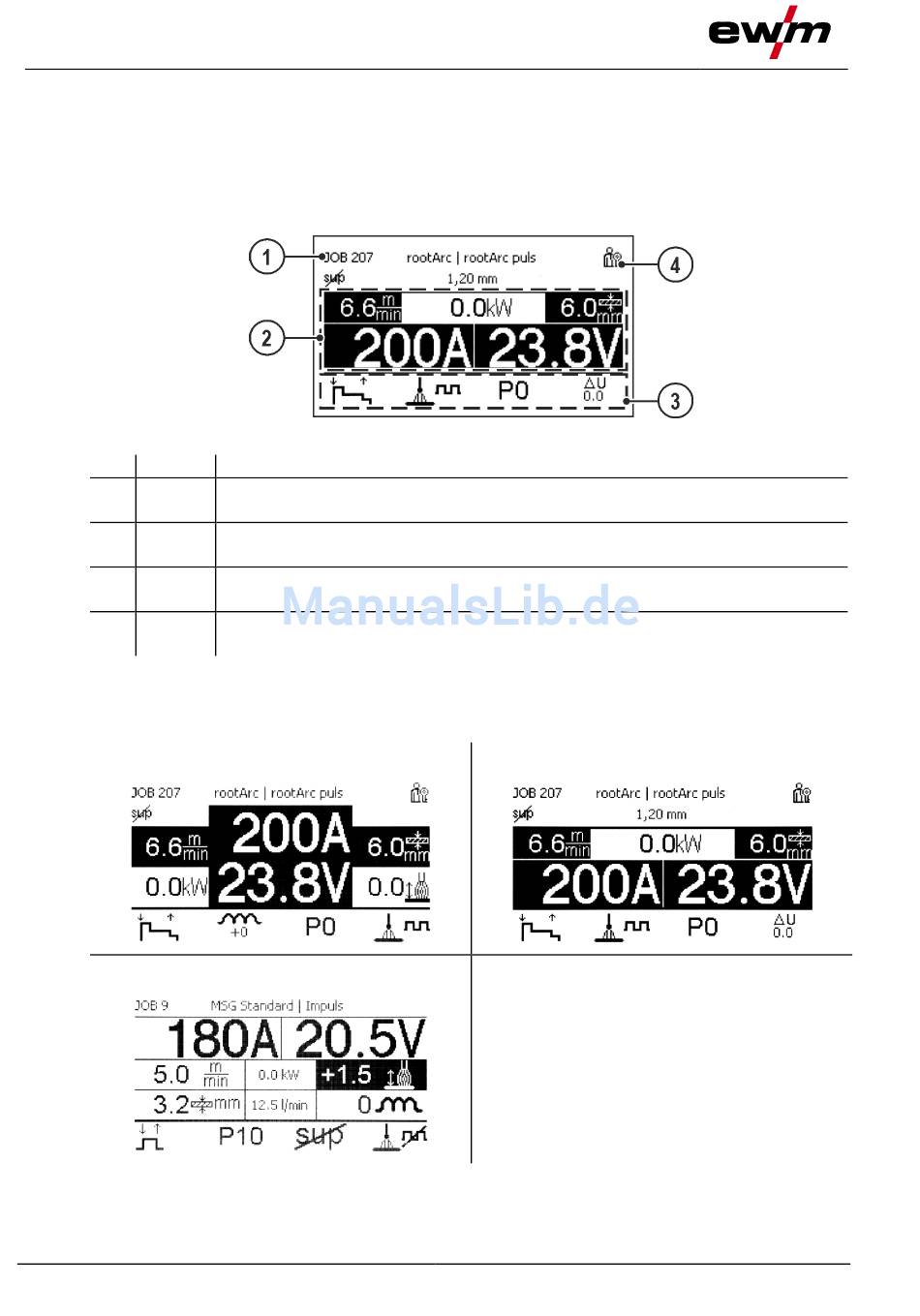

Abbildung 4-2
Hauptbildschirmtyp 2 (ab Werk)
Abbildung 4-3
