Xnet-Gerät
Das Xnet-Gerät definiert die zum Betreiben des Systems Xnet notwendige Systemkomponente als Teil
einer Expert XQ 2.0 Net / Gateway zum Vernetzen von Schweißstromquellen sowie der Aufzeichnung
von Schweißdaten.
5.6.7.1
Mobilteil koppeln
QR-Code zum Verbinden mobiler Endgeräte. Nach erfolgreicher Verbindung werden auf dem Endgerät
Schweißdaten dargestellt.
Pos. Symbol
1
2
3
5.6.7.2
Bauteil
In ewm Xnet vordefinierte Barcodes werden mit dem Handscanner erfasst. Bauteildaten werden in der
Steuerung aufgerufen und dargestellt.
Pos. Symbol
1
2
3
Pos. Symbol
1
2
099-00L105-EW500
09.03.2018
Beschreibung
0
QR-Code
Menünavigation
Ein Menü zurück.
Meldung zurücksetzen
Meldung kann zurückgesetzt werden und es kann ein neuer QR-Code vom Netzwerk
angefordert werden.
Beschreibung
0
Bauteildaten
Menünavigation
Ein Menü zurück.
Meldung zurücksetzen
Meldung kann zurückgesetzt werden.
Beschreibung
0
Bauteildaten
Menünavigation
Ein Menü zurück.
Bedienung der Gerätesteuerung

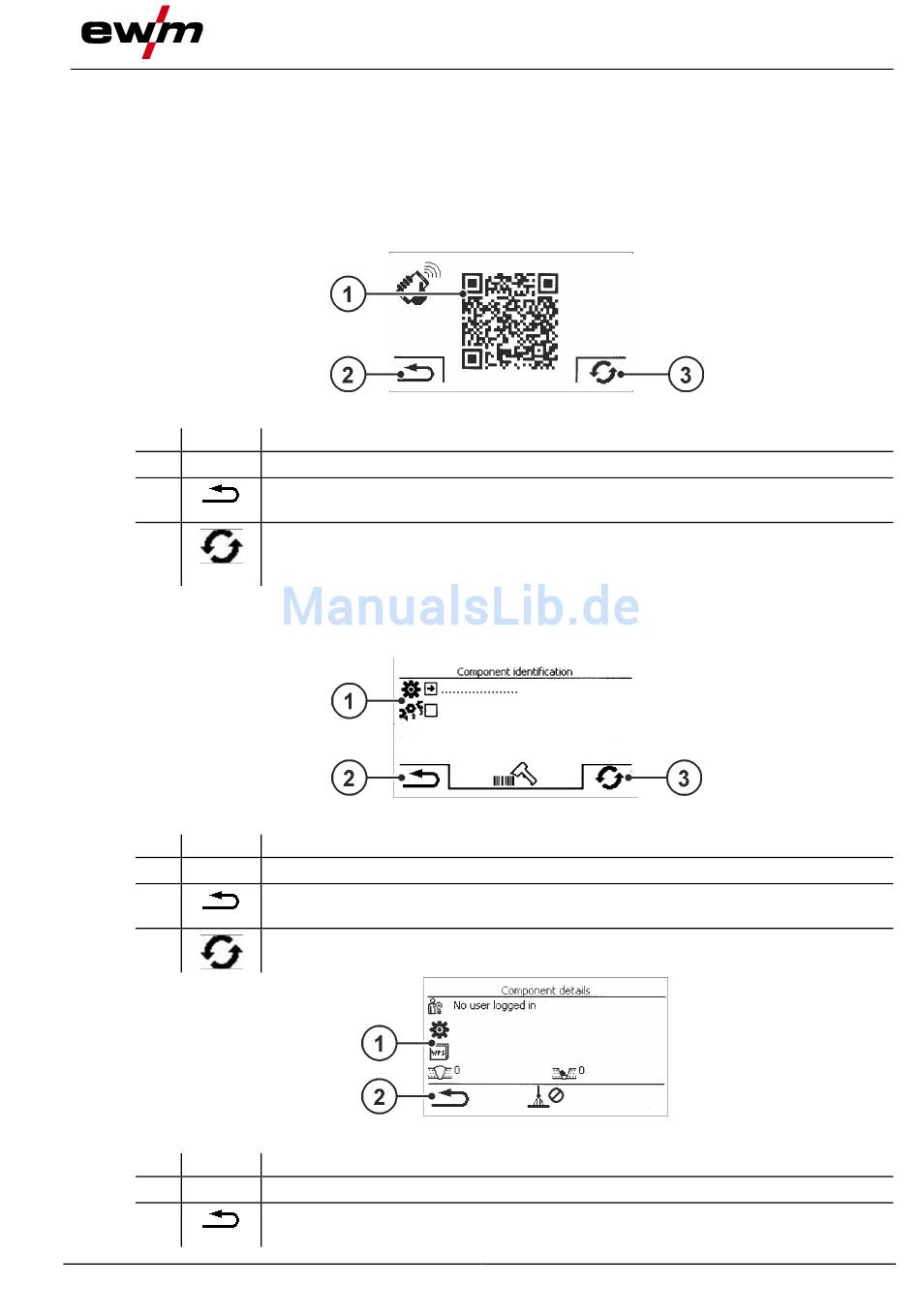

Abbildung 5-8
Abbildung 5-9
Abbildung 5-10
Gerätekonfiguration (System)
