Gerätesteuerung - Bedienelemente
Schnellübersicht
4
4.1
Gerätesteuerung - Bedienelemente
Pos. Symbol
1
2
3
4
5
6
7
A B C D Drucktasten, kontextabhängig
8
10
Beschreibung
0
Drucktaste System
Zur Anzeige und Konfiguration der Systemeinstellungen > siehe Kapitel 5.6.4.
Geräteanzeige
Grafische Geräteanzeige zur Darstellung aller Gerätefunktionen, Menüs, Parameter
und deren Werten > siehe Kapitel 4.3.
Drucktaste USB
Bedienung und Einstellungen der USB-Schnittstelle > siehe Kapitel 5.7.
USB-Schnittstelle zur Offline-Datenübertragung
Anschlussmöglichkeit für USB-Stick (vorzugsweise industrielle USB-Sticks).
Click-Wheel Schweißleistung
• ---------- Einstellen der Schweißleistung > siehe Kapitel 5.1
• ---------- Einstellung diverser Parameterwerte in Abhängigkeit der Vorauswahl.
Die weißen Signalleuchten (LED) um den Drehknopf leuchten, wenn die Einstellung
möglich ist.
Click-Wheel Korrektur Lichtbogenlänge
• ---------- Einstellung Korrektur Lichtbogenlänge > siehe Kapitel 6.1.1.3
• ---------- Einstellung Lichtbogendynamik > siehe Kapitel 6.1.1.4
Die weißen Signalleuchten (LED) um den Drehknopf leuchten, wenn die Einstellung
möglich ist.
Schnittstelle (Xbutton)
Schweißfreigabe mit benutzerdefinierten Rechten zum Schutz gegen unbefugte
Benutzung > siehe Kapitel 5.6.2.
> siehe Kapitel 5.3

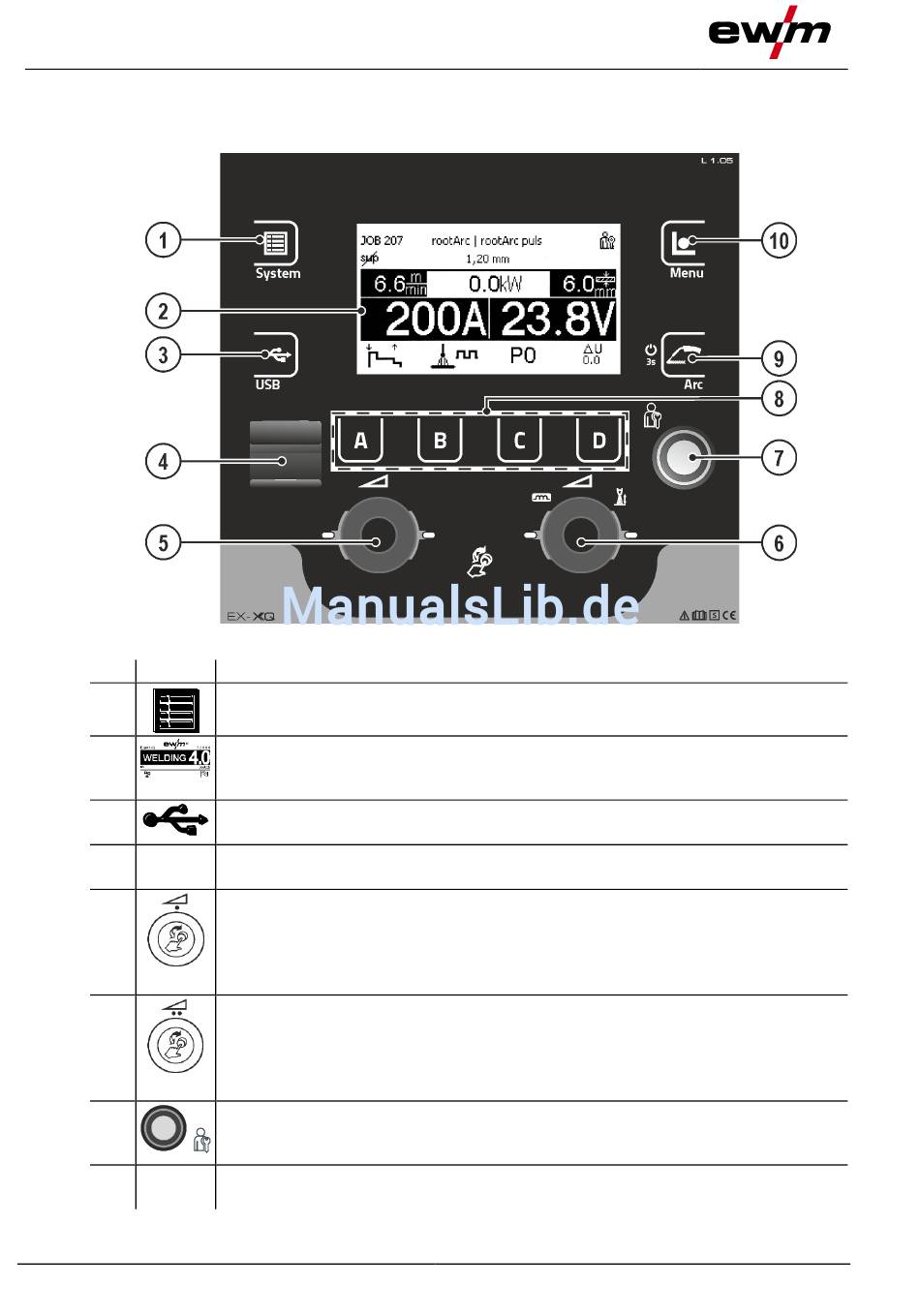

Abbildung 4-1
099-00L105-EW500
09.03.2018
