11.2.2 MultiRAE Lite Diffusionsmodell (ohne Pumpe)

Weil es bei den Diffusionsmodellen des MultiRAE (ohne Pumpe) keinen einzelnen Einlass gibt, wird
ein Kalibrierungsadapter verwendet, damit alle Sensoren gleichzeitig mit Kalibrierungsgas versorgt
werden. Befolgen Sie die nachstehenden Schritte zur Montage des Kalibrierungsadapters.
Schlauch zu
Beströmung-
Kalibrierung
sadapter
Gas
Quelle
Verwenden Sie die kleinen
Griffe am Kalibrierungsadapter.

11.2.3 Funktionstest

Ein Funktionstest kann für einen einzelnen Sensor (Einzelsensor-Funktionstest) oder für eine
Gruppe von Sensoren (Mehrsensor-Funktionstest) durchgeführt werden, diese erfolgen kombiniert
zu "Multi-Kal. Für einen Funktionstest und für die Kalibrierung wird das gleiche Gas verwendet.
Gewöhnlich werden zwei Zylinder Kalibrierungsgas benötigt, um einen Funktionstest oder eine
Kalibrierung auf einem Gerät mit einem PID-Sensor und elektrochemischen Sensoren und
UEG-Sensoren durchzuführen. Dies kann eine Gasflasche mit Isobutylen oder einem anderen
VOC-Prüfgas erfordern, um den PID-Sensor zu testen, und eine weitere mit einer 4-Gas-Mischung,
um elektrochemische (wie CO-, H
Kalibrierung teilt das Gerät den Prozess in zwei aufeinander folgende Schritte auf: Zunächst fordert
der Assistent zum Testen der elektrochemischen und UEG-Sensoren auf, und dann testet es den
PID-Sensor.
Für einen manuellen Funktionstest sollte ein konstanter Durchflussregler verwendet werden, der
0,5 bis 1 Liter pro Minute erzeugt, und der Kalibrierungsadapter muss am Gerät installiert werden.
Prüfung und Kalibrierung mit einem AutoRAE 2 müssen unter Verwendung von bedarfsgesteuerten
Regulatoren erfolgen. Es darf kein Kalibrierungsadapter verwendet werden. Es muss ein Teflon-
Schlauch verwendet werden, um den PID-Sensor zu testen oder zu kalibrieren. Befolgen Sie diese
Schritte, um einen manuellen Funktionstest durchzuführen:
1. Schalten Sie Ihren MultiRAE durch Gedrückthalten der Taste [MODE] (die mittlere Taste)
ein und lassen Sie das Gerät vollständig hochfahren, bis der Bildschirm mit den wichtigsten
Messergebnissen und den Sensornamen und Messwerten angezeigt wird.
Sicherstellen, dass alle Sensoren des Instruments sich vor dem Ausführen des Funktionstests
aufgewärmt haben. Das Gerät braucht etwas Zeit, um sich aufzuwärmen, bevor die Sensoren den
Zugriff auf die Menüs für den Funktionstest ermöglichen. Man kann erkennen, dass sich ein
Sensor erwärmt hat, wenn Sie einen Messwert neben dem Namen auf dem Display sehen.
Wenn er nicht aufgewärmt ist, sehen Sie drei Striche ("---") daneben.
MultiRAE Bedienungsanleitung

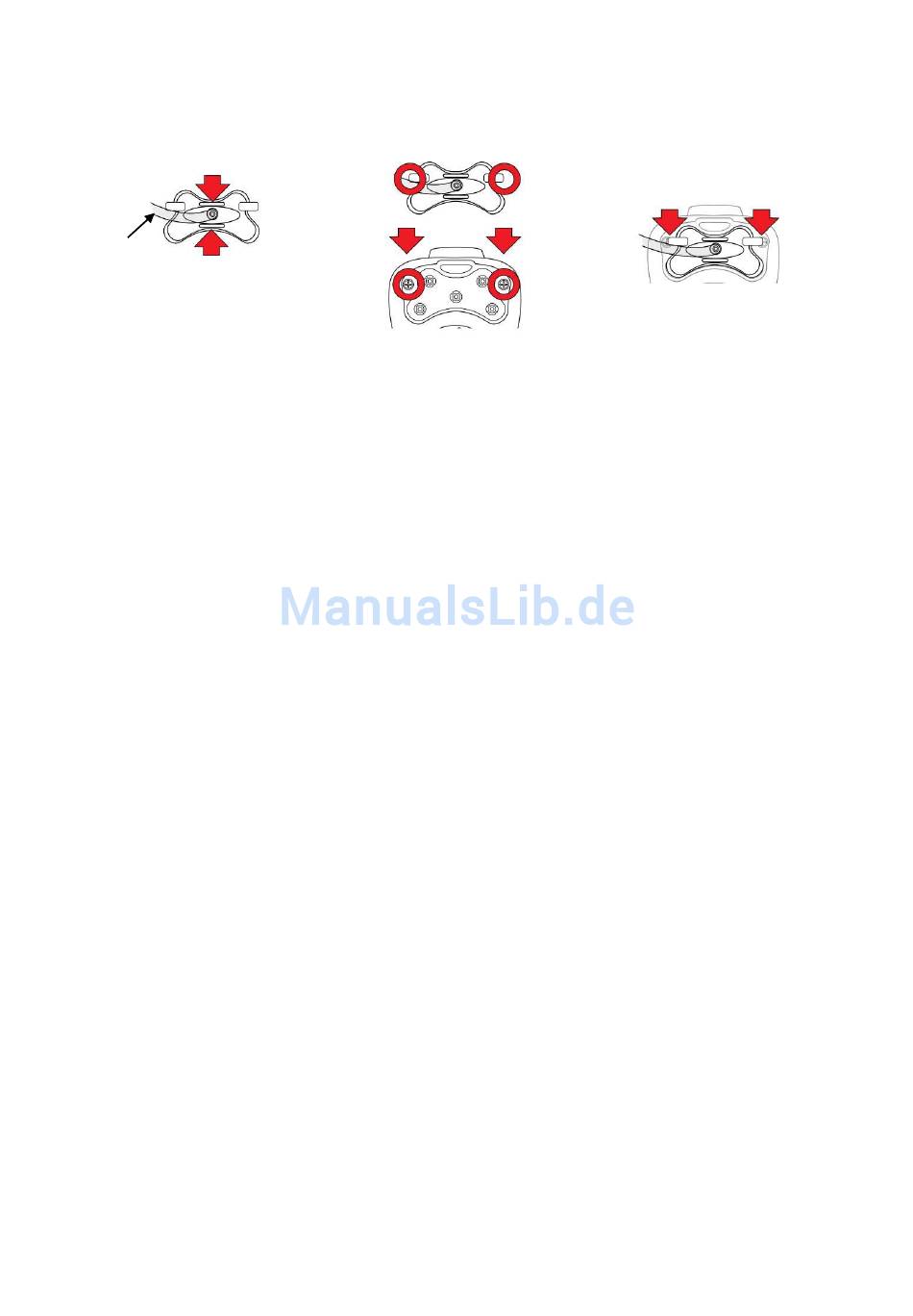

Richten Sie die beiden
Anschlüsse des
Kalibrierungsadapters an
den Schrauben auf beiden
Seiten der MultiRAE
Gaseinlässe aus.
S-, und O -Sensoren) und UEG-Sensoren zu testen. Wie bei der
2 2
ACHTUNG!
92
Stellen Sie sicher, dass die
Anschlüsse sicher in ihrer
Position sind, bevor Sie
das Kalibrierungsgas
durchlaufen lassen.
(Der Kalibrierungsadapter
hat an seiner Unterseite kleine
Nuten, damit das Gas nach
dem Passieren der Sensoren
abfließen kann.)
