6.2 Anschließen eines MultiRAE an einen PC zur Aktivierung des
P2P-Betriebs
Sobald der MultiRAE für die P2P-Kommunikation (Punkt-zu-Punkt) konfiguriert ist, müssen
Sie ihn an einen PC oder ein anderes Gerät anschließen.
Computer mit dem speziellen RS232-Reise-Ladegerät und dem Mini-USB-auf-DB9-Kabel an (das
Standard-MultiRAE-Reise-Ladegerät und das Mini-USB-auf-USB-PC-Kabel unterstützen P2P nicht).
Wenn Ihr Computer nicht über einen seriellen Port DB9/RS232 verfügt, verwenden Sie den
USB/Seriell Adapter (P/N: 410-0210-000), um das Mini-USB-/DB9-Kabel mit dem USB-Port eines
PCs zu verbinden.
Netzteil für das RS232 Reiseladegerät. Verbinden Sie entweder den AC-Adapter mit dem RS232
Reiseladegerät oder stecken Sie dessen USB A-Stecker in einen aktiven USB-Port am Computer, um
die Stromversorgung zu gewährleisten. Das RS232 Reiseladegerät ist ohne Stromquelle nicht
funktionsfähig.
Hinweis: Stecken Sie den USB- und das Wechselstromnetzteil nicht gleichzeitig ein, da dies zu

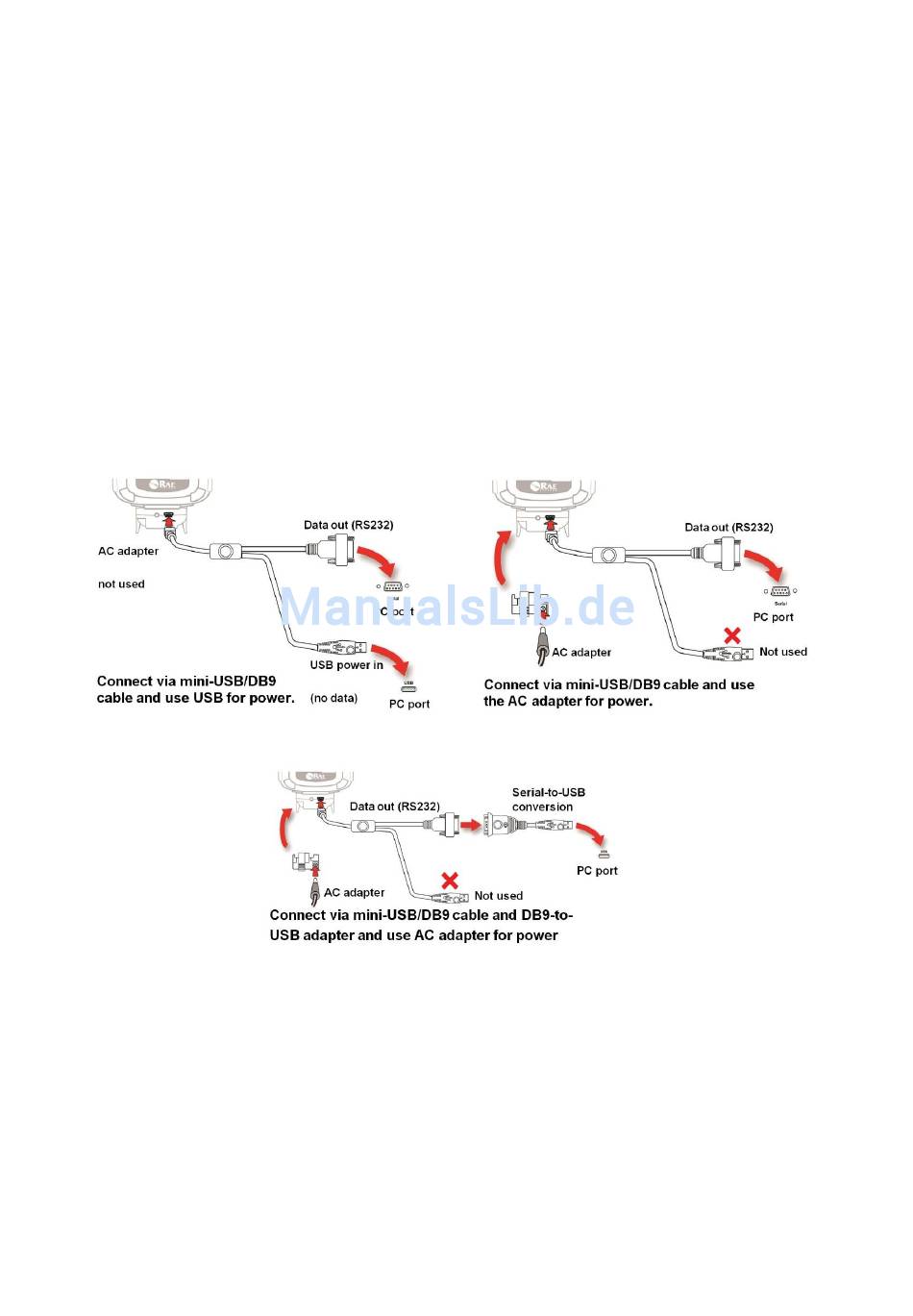

Störungen führen kann. Befolgen Sie eine der drei nachstehenden Grafiken zur Auswahl von Strom-
und Datenverbindungen.
Hinweis: Siehe Technischer Hinweis TN-190 von RAE Systems für weitere Informationen zur
Funktionsweise des P2P-Betriebs.
MultiRAE Bedienungsanleitung
32
Schließen Sie den MultiRAE am
