4 Benutzeroberfläche
Die Benutzeroberfläche des MultiRAE besteht aus Display, LEDs, einem Alarmsummer und
drei Tasten.

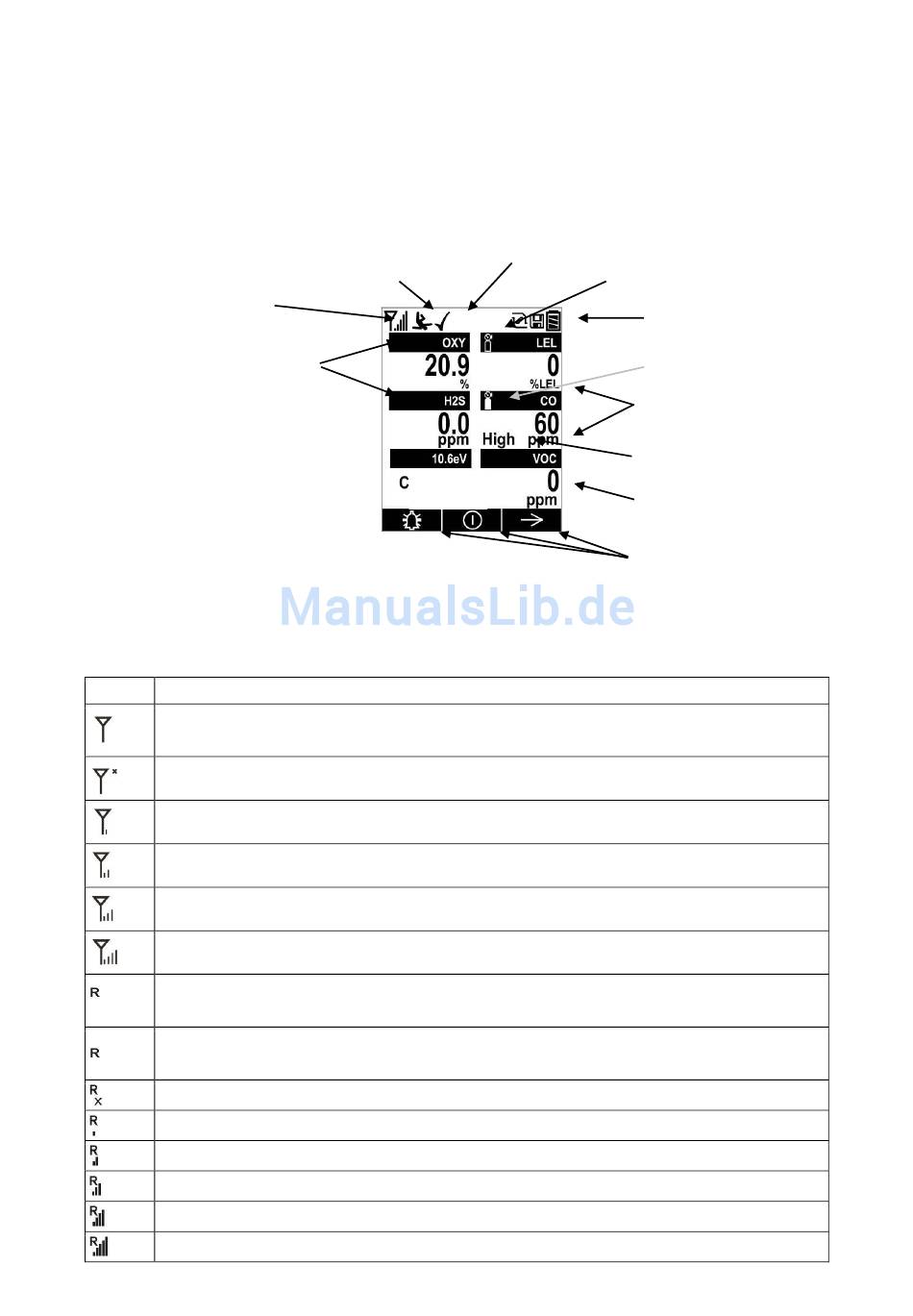

4.1 Display-Übersicht
Auf dem LCD-Display erhalten Sie optische Informationen, einschließlich Sensortypen, Messwerte,
Alarmstatus, Batteriezustand und anderen Angaben.
Ein-/Aus-Status der
Drahtlosverbindung
und Signalstärke
Sensortyp
4.1.1 Symbole für Mesh-Netz-Funkstatusanzeigen
An der Oberseite der meisten Bildschirmanzeigen befinden sich Statusanzeigen, die auf die
momentane Nutzung einer Funktion und/oder ihre Stärke oder Stufe hinweisen. WLAN-
Statussymbole werden auf Seite 17 dargestellt.
Symbol
Drahtlosstatus: Mesh-Funk ist eingeschaltet (blinkt, falls kein Netzwerk
gefunden wird)
Drahtlosstatus: Mesh-Funk ist ausgeschaltet
Mesh-Funksignal 0 % bis 20 %
Mesh-Funksignal 21 % bis 40 %
Mesh-Funksignal 41 % bis 80 %
Mesh-Funksignal 81 % bis 100 %
Roaming-Status: „R" blinkt, wenn ein Netzwerk gesucht wird (ersetzt durch
Antenne, wenn Roaming aus und Funk aktiviert ist)
Roaming-Status: „R" leuchtet durchgehend, wenn eine Netzwerkverbindung besteht
(ersetzt durch Antenne, wenn Roaming aus ist)
Roaming-Status: Stromzufuhr ist aus
Roaming-Status: Netzwerk erfasst, Signalstärke sehr niedrig (0 % bis 20 %)
Roaming-Status: Netzwerk erfasst, Signalstärke niedrig (21 % bis 40 %)
Roaming-Status: Netzwerk erfasst, Signalstärke mittel (41 % bis 60 %)
Roaming-Status: Netzwerk erfasst, Signalstärke gut (61 % bis 80 %)
Roaming-Status: Netzwerk erfasst, Signalstärke sehr gut (81 % bis 100 %)
MultiRAE Bedienungsanleitung
Totmann-Alarm aktiviert
Häkchen für: "Alle Sensoren gemäß
der Richtlinien getestet und kalibriert"
Funktionstest des Sensors
erforderlich
Funktion
15
Statusanzeigen
Sensor muss kalibriert
werden
Messeinheit
Alarmtyp
(High, Low, etc.)
Messwert
Soft-Tasten (Funktionen
je nach Tätigkeit
verschieden)
